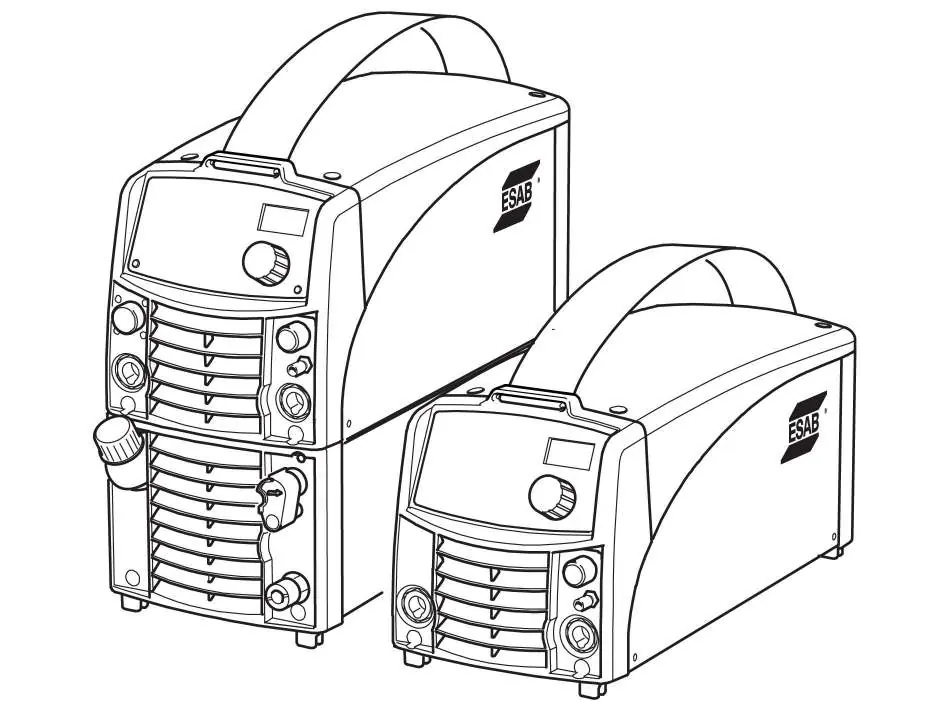

Bedienungsanleitung für ESAB Caddy Tig 1500i und Tig 2200i Schweißgerät
Schnellstart- und Bedienungsanleitung für das ESAB Caddy Tig 1500i und 2200i Schweißgerät. Enthält Informationen zu Installation, TIG- und MMA-Schweißbetrieb, Wartung und Fehlerbehebung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das ESAB Caddy Tig 1500i und 2200i sind Schweißstromquellen für das WIG-Schweißen (TIG) und das E-Hand-Schweißen (MMA) mit Gleichstrom (DC). S. 7
Wichtigste Schritte
- Reinigung der Belüftungsöffnungen S. 15
- Anschluss des Schweißbrenners S. 12
Erste Inbetriebnahme
- Netzanschluss herstellen und Schalter auf Position '1' stellen. S. 10, 14
Probleme und Lösungen
Brak łuku
Sprawdź przełącznik zasilania, połączenia obwodu spawania, ustawienie prądu i zasilanie sieciowe.
S. 16
Wyłącznik termiczny często się załącza
Upewnij się, że urządzenie nie jest przeciążone i jest czyste.
S. 16Wartung und Reset
- Automatyczny reset wyłączników termicznych następuje po spadku temperatury. S. 13
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Napięcie sieciowe | 230V, 10%, 1~ 50/60 Hz | Erforderliche Netzspannung | S. 8 |
| Gewicht (Tig 1500i) | 9,2 kg | Gerätegewicht | S. 9 |
Wo es im PDF steht
- Sicherheit S. 4, 5, 6
- Technische Daten S. 8, 9
- Fehlerbehebung S. 16
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für die Schweißstromquellen ESAB Caddy Tig 1500i und Tig 2200i. Das Gerät ist für das WIG-Schweißen (TIG) und das E-Hand-Schweißen (MMA) mit Gleichstrom (DC) konzipiert. Vor der Inbetriebnahme müssen alle Sicherheitsvorschriften gelesen und verstanden werden.
Sicherheit
Das Schweißen und Plasmaschneiden kann für den Bediener und andere Personen gefährlich sein. Beachten Sie folgende Punkte:
- Elektrischer Schlag: Führen Sie die Installation und Erdung gemäß den geltenden Normen durch. Berühren Sie keine spannungsführenden Teile.
- Gase und Dämpfe: Sorgen Sie für ausreichende Belüftung oder Absaugung.
- Lichtbogenstrahlung: Schützen Sie Augen und Haut mit einer geeigneten Schweißmaske und Schutzkleidung.
- Brandschutz: Entfernen Sie brennbare Materialien aus dem Arbeitsbereich.
- Lärm: Verwenden Sie Gehörschutz.
Installation
Die Installation sollte von Fachpersonal durchgeführt werden. Stellen Sie sicher, dass die Luftein- und -auslässe des Geräts nicht blockiert sind. Überprüfen Sie vor dem Anschluss die Netzspannung und stellen Sie sicher, dass eine ordnungsgemäße Erdung vorhanden ist.
Betrieb
Das Gerät unterstützt sowohl WIG- als auch MMA-Schweißen. Die Bedienung erfolgt über das Bedienfeld (TA33 oder TA34). Bei Überhitzung schaltet das Gerät automatisch ab und zeigt einen Fehlercode an; nach dem Abkühlen erfolgt ein automatischer Reset.
Wartung
Regelmäßige Wartung ist für einen sicheren Betrieb unerlässlich. Überprüfen Sie regelmäßig die Belüftungsöffnungen auf Verschmutzungen und reinigen Sie das Gerät bei Bedarf mit trockenem Druckluft. Reinigen und ersetzen Sie regelmäßig die Verschleißteile des Schweißbrenners.
Fehlerbehebung
Bei Problemen wie fehlendem Lichtbogen oder Unterbrechungen während des Schweißens sollten Sie zunächst die Netzverbindungen, die Schweißkabelanschlüsse und die Stromstärkeeinstellungen überprüfen. Stellen Sie sicher, dass das Gerät nicht überlastet ist.
Praktische Hilfe
Typische Probleme
Kein Lichtbogen
Überprüfen Sie, ob der Netzschalter eingeschaltet ist, die Schweißkabel korrekt angeschlossen sind, die Stromstärke korrekt eingestellt ist und die Netzstromversorgung funktioniert.
Unterbrechung des Schweißstroms
Prüfen Sie, ob die Thermoschutzschalter ausgelöst haben oder ob die Netzsicherungen durchgebrannt sind.
Thermoschutzschalter löst häufig aus
Stellen Sie sicher, dass das Gerät nicht überlastet ist (Nennwerte überschritten) und dass das Gerät sauber ist (Lüftungsschlitze frei).
Schlechte Schweißleistung
Überprüfen Sie die Anschlüsse des Schweißkreises, die Stromstärkeeinstellung, die verwendeten Elektroden und den Gasfluss.
Vor der Verwendung
- Überprüfen Sie die Netzspannung und die Absicherung.
- Stellen Sie sicher, dass das Gerät ordnungsgemäß geerdet ist.
- Kontrollieren Sie, ob die Luftein- und -auslässe frei sind.
- Stellen Sie sicher, dass die Schweißkabel fest angeschlossen sind.
- Überprüfen Sie die Gaszufuhr und den Regler (bei WIG-Schweißen).
Technische Daten in der Praxis
- Einschaltdauer (Duty Cycle)
- Der Prozentsatz eines 10-Minuten-Zeitraums, in dem das Gerät bei einer bestimmten Last schweißen kann, ohne zu überhitzen.
- VRD (Voltage Reduction Device)
- Reduziert die Leerlaufspannung auf ein sicheres Niveau, um das Risiko eines elektrischen Schlags zu verringern.
Abbildungen und Diagramme

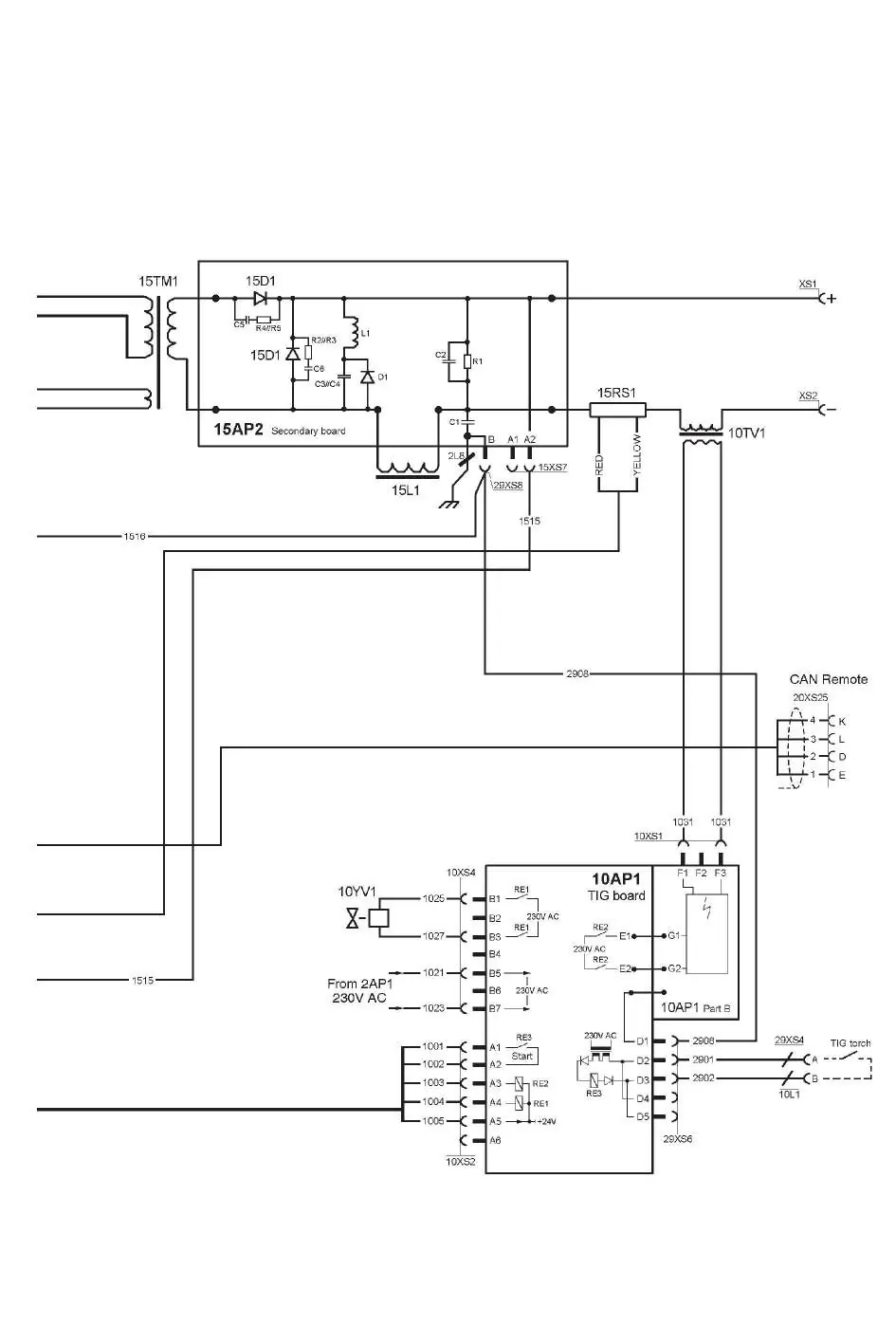

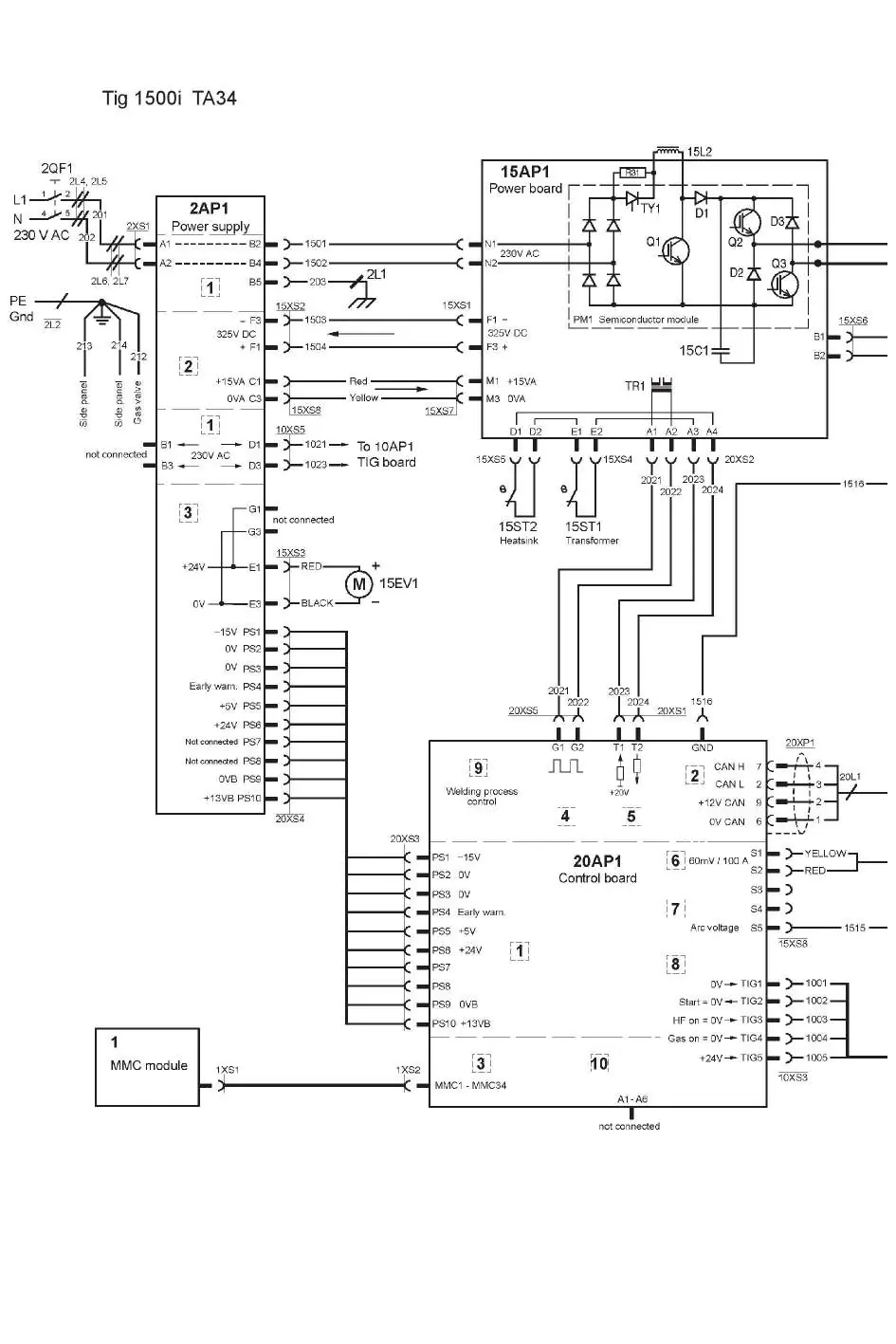

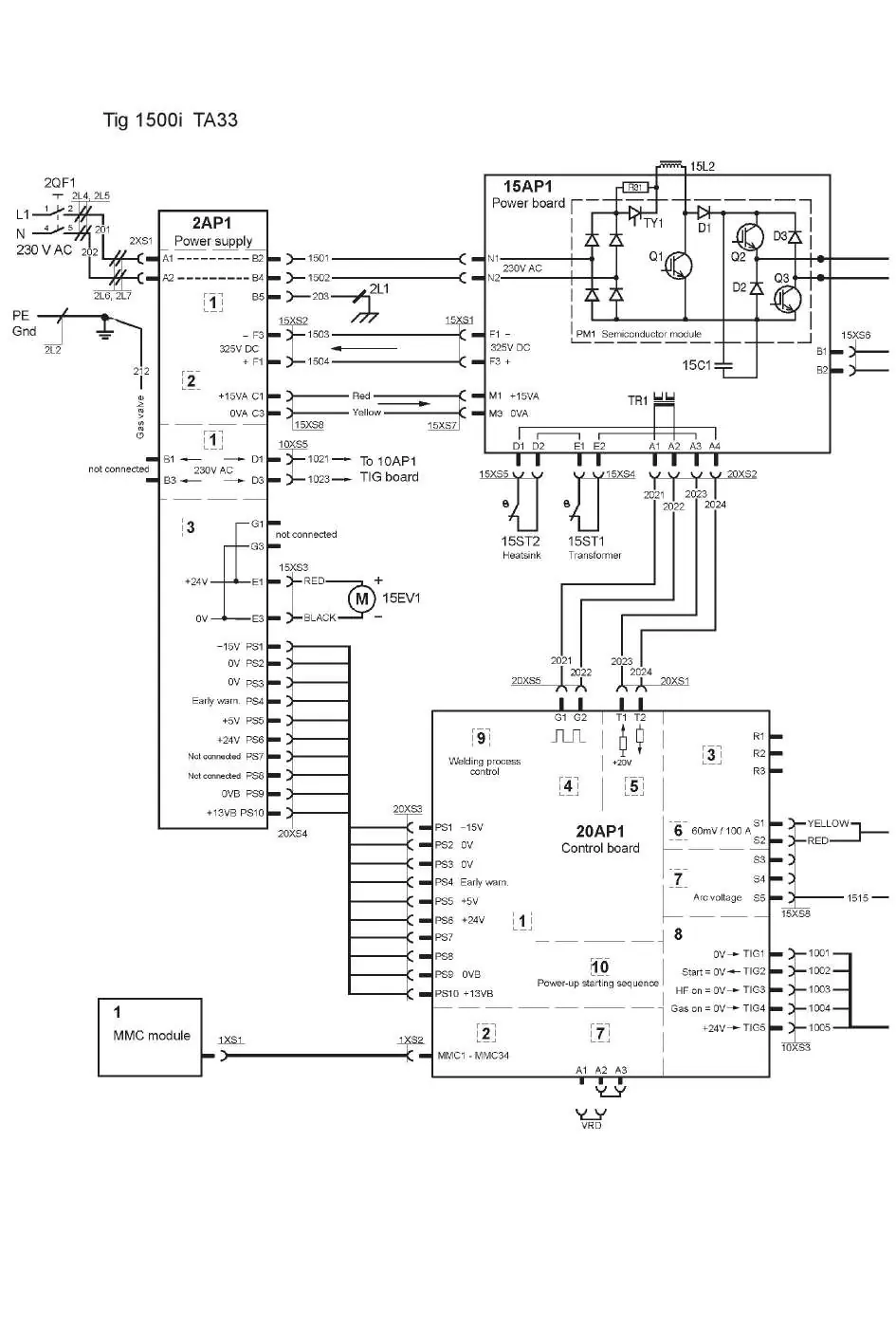

- Die Schaltpläne (Seiten 19-24) zeigen die interne Verkabelung der Stromquelle, einschließlich der Leistungsplatine, der Steuerplatine und der Anschlüsse für Zubehör.

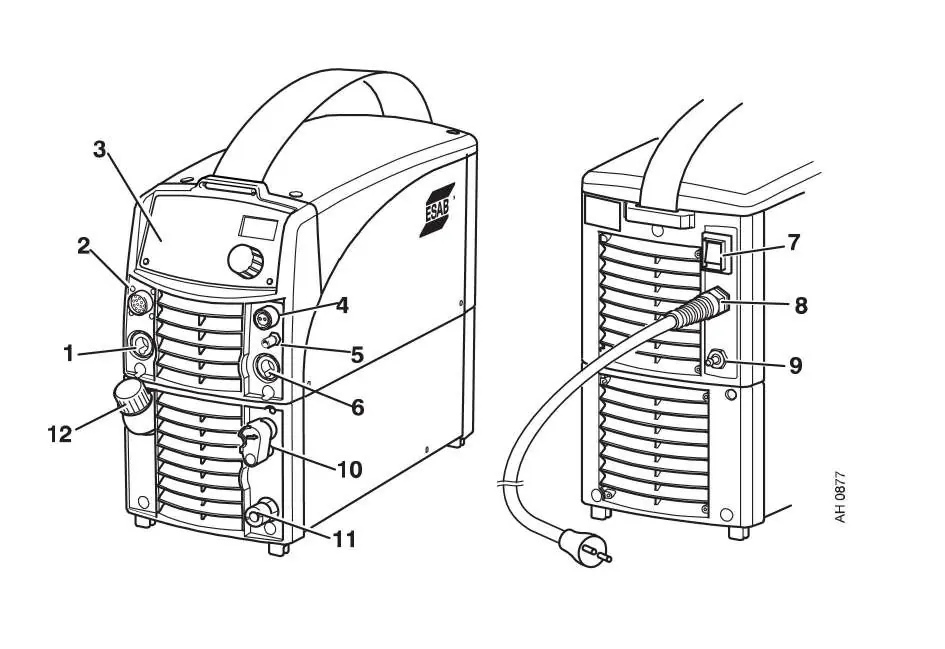

- Die Abbildung auf Seite 12 zeigt die physischen Anschlüsse am Gerät, wie z.B. den Anschluss für das Massekabel, den Schweißbrenner und die Gaszufuhr.
Modellkompatibilität
- Das Gerät ist für das WIG- und MMA-Schweißen ausgelegt.
- Die Kühlereinheit CoolMini ist nur für das Modell Tig 2200i geeignet.
- Bestimmte Fernbedienungen (z.B. MTA1, M1, AT1) erfordern das Bedienfeld TA34.
