Bedienungsanleitung für MIG-Schweißgerät Sealey MIGHTYMIG 150

Wichtige Informationen aus der Anleitung

Das Sealey MIGHTYMIG 150 ist ein professionelles MIG-Schweißgerät mit Hochleistungstransformator und Zwangsluftkühlung. Diese Anleitung enthält wichtige Sicherheitsvorkehrungen, Montageanweisungen, Wartungshinweise und eine Fehlerbehebungstabelle. Bitte beachten Sie, dass dieses Gerät für den Betrieb mit Gas oder im gaslosen Modus (Flux-Cored) ausgelegt ist. Vor der Inbetriebnahme müssen Benutzer die Sicherheitsanweisungen lesen, insbesondere in Bezug auf elektrische Sicherheit und den Schutz vor UV-Strahlung.

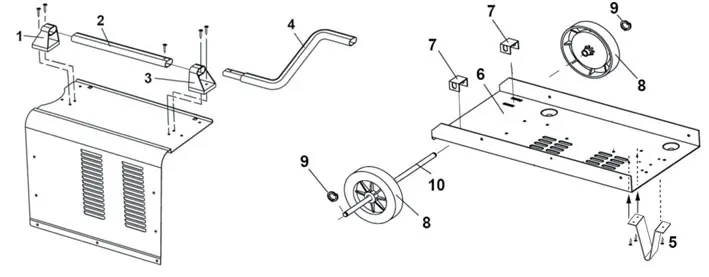

Montage

Das Gerät wird teilweise demontiert geliefert. Die Montage umfasst folgende Schritte:

• Räder: Achshalterungen in die Schlitze der Bodenwanne einsetzen, Achse durchführen, Räder aufschieben und mit Sicherungsringen (Circlips) sichern.
• Vorderfuß: Mit drei selbstschneidenden Schrauben an der Unterseite der Wanne befestigen.
• Griff: Hintere Halterung oben am Gehäuse befestigen, geraden Griff einschieben, vordere Halterung anbringen und Griffverlängerung sichern.

Vorbereitung und Drahtinstallation

Das Gerät ist für 0,9 kg Drahtspulen ausgelegt. Um den Draht einzulegen:

• Öffnen Sie das Seitenfach, um Zugang zum Drahtvorschubmechanismus zu erhalten.
• Entfernen Sie die Flügelmutter und Druckscheibe, setzen Sie die Drahtspule auf die Spindel und sichern Sie diese wieder.
• Führen Sie den Draht durch die Führung und die Drahtvorschubrolle in den Brenner.
• Stellen Sie die Drahtspannung über die Drahtverriegelungsschraube ein. Eine zu hohe Spannung verformt den Draht, eine zu niedrige führt zu ungleichmäßigem Vorschub.

Bedienung und Steuerung

Das Bedienfeld umfasst einen Ein-/Ausschalter, Stromstärkeschalter (MIN/MAX, 1/2) und einen Drahtgeschwindigkeitsregler. Die Stromstärkeschalter bieten vier Leistungsstufen. Die Drahtgeschwindigkeit sollte proportional zur gewählten Stromstärke eingestellt werden.

Umrüstung auf Gasbetrieb

Das Gerät wird im gaslosen Modus geliefert. Für das Schweißen mit Schutzgas (z. B. Edelstahl oder Aluminium) ist ein Umrüstsatz (Kit 120.802032) erforderlich. Dies beinhaltet den Austausch der Polarität (Masseklemme an Minus, Brenner an Plus) und den Anschluss einer Gasflasche mit Regler.

Wartung

Regelmäßige Wartung ist entscheidend für die Leistung:

• Drahtvorschub: Reinigen Sie die Rollen wöchentlich von Staub.
• Brenner: Reinigen Sie die Drahtseele (Liner) regelmäßig mit Druckluft.
• Verschleißteile: Kontaktspitzen und Gasdüsen müssen bei Verschleiß oder Verstopfung durch Schweißspritzer ausgetauscht werden.

Fehlerbehebung

Bei Problemen wie ungleichmäßigem Drahtvorschub, porösen Schweißnähten oder instabilem Lichtbogen prüfen Sie zunächst die Drahtspannung, die Sauberkeit der Düse und die korrekte Polarität. Überhitzungsschutz setzt sich nach ca. 15 Minuten Abkühlzeit automatisch zurück.
