Installationsanleitung für Enerdrive Wanderer Power System

Erfahren Sie, wie Sie das Enerdrive Wanderer Power System installieren und anschließen. Diese Anleitung enthält wichtige Informationen zur Montage, Verkabelung, Solar- und Batterieanbindung sowie technische Spezifikationen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Das Enerdrive Wanderer Power System ist ein All-in-One-Stromversorgungspaket. Die Installation erfordert die Montage des Systems, den Anschluss von Verbrauchern, Solarmodulen, der Startbatterie und der Hilfsbatterie gemäß den beiliegenden Schaltplänen. S. 1, 2, 3, 4

Wichtigste Schritte

  • Montage des Systems S. 2
  • Anschluss der Verbraucher S. 2, 3
  • Anschluss an die Hilfsbatterie S. 4, 5

Probleme und Lösungen

Falsche Messwerte am Simarine-System

Keine negativen Verbindungen direkt an die Batterie oder die Batterieseite des Shunts anschließen.

S. 3, 5
Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter Wert Hinweis Seiten
AC Output Power 1300W Dauerleistung (1600W für 10 Minuten) S. 8
Weight 21kg Gesamtgewicht des Systems S. 8

Wo es im PDF steht

  • Installation Guide S. 1, 2, 3, 4
  • Wiring Diagrams S. 6, 7
  • Specifications S. 8
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (6) Weniger anzeigen

Wichtige Informationen zur Installation

Das Enerdrive Wanderer Power System ist ein All-in-One-Stromversorgungspaket. Diese Anleitung beschreibt die Installation des vormontierten Systems. Für spezifische Details zu den einzelnen Komponenten (DC2DC-Lader, Wechselrichter/Ladegerät, Simarine-Monitor) lesen Sie bitte die jeweiligen Produkthandbücher.

Zusätzliches Montagefoto von Seite 4
Zusätzliches Montagefoto von Seite 4

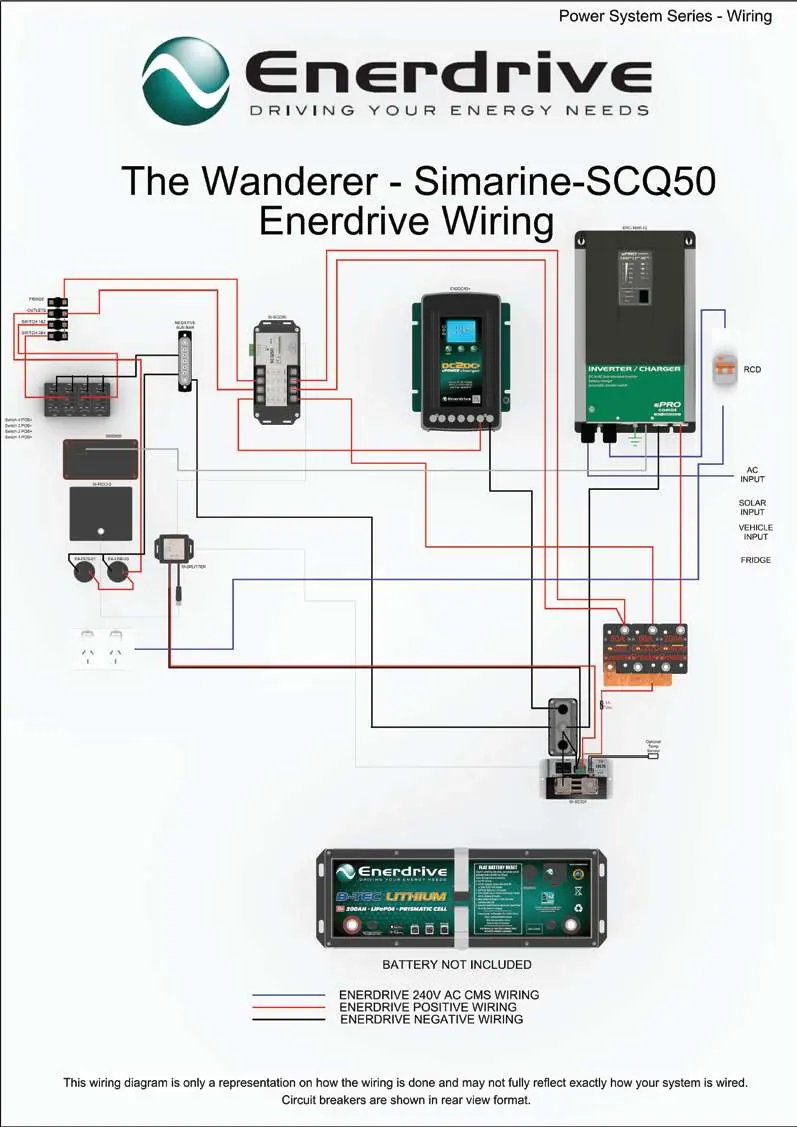

Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7

Montage

Wählen Sie einen Montageort, der das System vor Feuchtigkeit und übermäßigem Staub schützt. Die Batterie sollte so nah wie möglich am System platziert werden (idealerweise weniger als 1,5 m). Wenn der Abstand größer ist, muss ein Kabel mit größerem Durchmesser als die mitgelieferten 50mm² verwendet werden. Befestigen Sie das System fest an einer starren Struktur Ihres Fahrzeugs, die das Gewicht tragen kann.

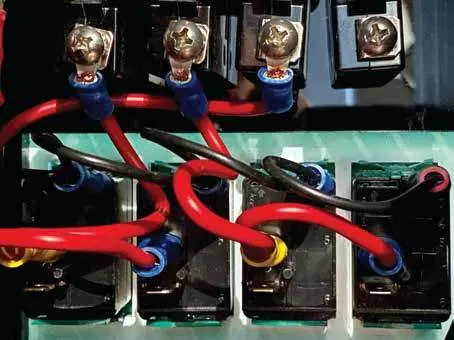

Anschluss der Verbraucher

Verbraucher wie Lichter oder Pumpen können über die vier Schalter (mit isolierten Flachsteckhülsen) oder direkt an den entsprechend beschrifteten Sicherungsautomaten (mit 4mm Ringkabelschuhen) angeschlossen werden. Die Schalter sind mit 20A belastbar. Bei größeren Lasten sollte ein Relais verwendet werden. Die Versorgung erfolgt am oberen Anschluss, die Last am unteren Anschluss. Negative Leitungen der Verbraucher werden direkt an die negative Sammelschiene angeschlossen.

Anschluss der Verbraucher
Anschluss der Verbraucher

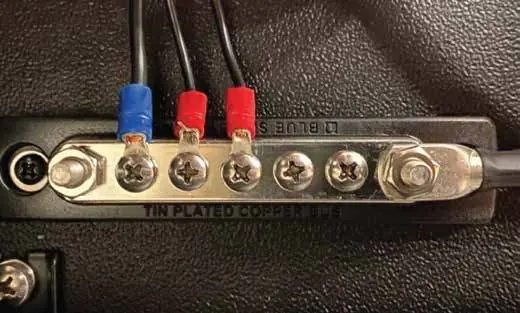

Negative Sammelschiene
Negative Sammelschiene

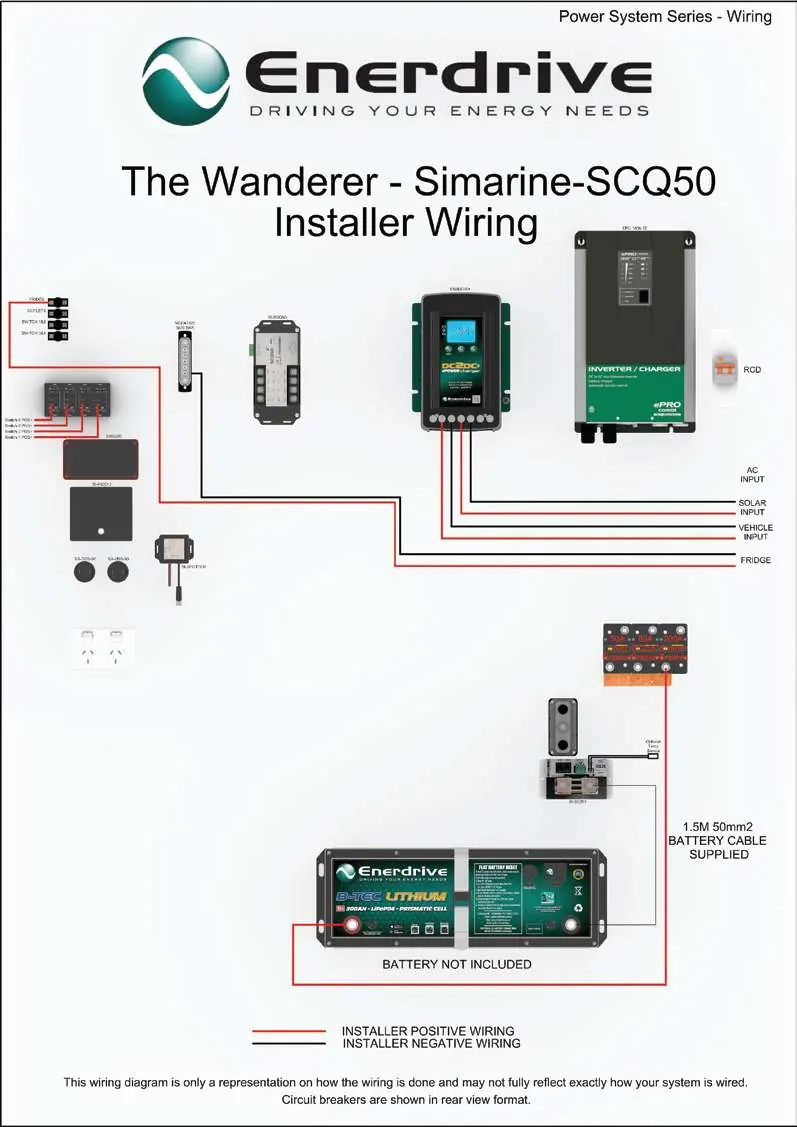

Schaltplan für die Installation
Schaltplan für die Installation

Solaranschluss

Wenn Sie Solarmodule (fest oder tragbar über Anderson-Stecker) anschließen, verbinden Sie diese direkt mit dem DC2DC+-Lader, da dieser über einen integrierten MPPT-Regler verfügt. Verwenden Sie mindestens 4mm² Kabel mit 6mm Ringkabelschuhen. Stellen Sie sicher, dass die Module während des Anschlusses abgedeckt oder getrennt sind.

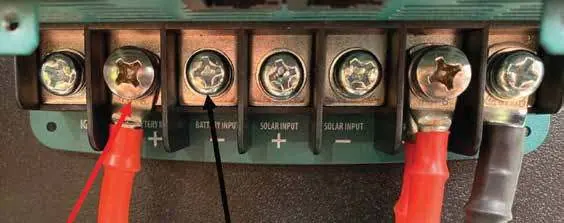

Anschluss an die Hauptbatterie (Startbatterie)

Verbinden Sie die Batterieeingangsanschlüsse des DC2DC+ mit der Startbatterie des Fahrzeugs. Eine 70A Midi-Sicherung muss so nah wie möglich an der Batterie installiert werden. Die Kabelgröße hängt von der Länge und Spannung (12V/24V) ab.

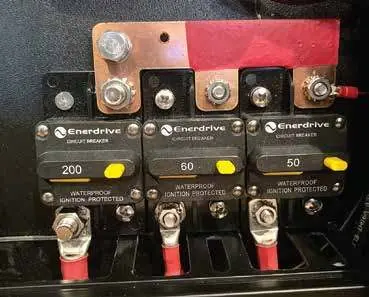

Anschluss an die Hilfsbatterie

Verbinden Sie das negative Kabel der Hilfsbatterie (mindestens 50mm²) mit dem Simarine-Shunt-Bolzen (der ohne angeschlossenes Kabel). Das positive Kabel der Hilfsbatterie wird an die Rückseite des Wechselrichter-Sicherungsautomaten angeschlossen.

Anschluss an die Hilfsbatterie
Anschluss an die Hilfsbatterie

Technische Daten

Das System umfasst einen DC-Lader mit 40-50A Ausgangsstrom und einen Wechselrichter/Ladegerät mit 60A Ausgangsstrom. Der Wechselrichter liefert 230V 50Hz mit einer Dauerleistung von 1300W (1600W für 10 Minuten). Das Gesamtgewicht beträgt 21 kg.

Praktische Hilfe

Typische Probleme

Falsche Messwerte am Simarine-System

Stellen Sie sicher, dass keine negativen Verbindungen direkt an die Batterie oder die Batterieseite des Shunts angeschlossen sind.

Spannungsabfall bei großer Entfernung

Wenn die Entfernung zur Batterie mehr als 1,5 m beträgt, verwenden Sie ein Kabel mit größerem Durchmesser als die mitgelieferten 50mm².

Vor der Verwendung

  • Stellen Sie sicher, dass die Montagefläche starr ist und das Gewicht tragen kann.
  • Entfernen Sie alle Rückstände nach der Montage, um Schäden zu vermeiden.
  • Überprüfen Sie, ob die Kabel für die Stromstärke der Sicherungsautomaten ausgelegt sind.
  • Stellen Sie sicher, dass Solarmodule während des Anschlusses abgedeckt oder getrennt sind.
  • AC-Verkabelung darf nur von einem zugelassenen Elektriker durchgeführt werden.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

DC Charger Output
40-50A maximaler Ausgangsstrom
Inverter AC Output
230V 50Hz, 1300W Dauerleistung
Solar Input Voltage
14.5-45VOC

Abbildungen und Diagramme

  • Das System umfasst einen DC2DC-Lader, einen Wechselrichter/Ladegerät und einen Simarine-Monitor.
  • Die Verkabelung muss gemäß den Schaltplänen für positive und negative Leitungen erfolgen.

Modellkompatibilität

  • Nur für 12V/24V Systeme geeignet (siehe Kabeltabelle).
  • AC-Verkabelung erfordert einen zugelassenen Elektriker.
