Bedienungsanleitung für Enerdrive B-TEC G2 Lithium-Batterie

Erfahren Sie alles über die Installation, das Laden, die Wartung und die Fehlerbehebung Ihrer Enerdrive B-TEC G2 Lithium-Batterie. Detaillierte Anleitung zu Anschlüssen, App-Nutzung und technischen Spezifikationen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Die Enerdrive B-TEC G2 ist eine LiFePO4-Batterie mit integriertem BMS und Bluetooth-Überwachung. Sie erfordert ein spezielles LiFePO4-Ladegerät und darf nicht in Reihe geschaltet oder zum Starten von Motoren verwendet werden. S. 1, 5, 10

Wichtigste Schritte

Reset-Verfahren bei Abschaltung S. 8
Parallelschaltung S. 11

Probleme und Lösungen

Batterie schaltet ab (Low Voltage Disconnect)

Lasten ausschalten, Ladegerät anschließen, Reset-Button-Verfahren durchführen.

S. 8

Weitere 2 Antworten anzeigen Weniger anzeigen

Technische Daten

Parameter	Wert	Hinweis	Seiten
Ladespannung	14.2 - 14.6V	Empfohlene Ladespannung für 12V Modelle	S. 5, 13
Erhaltungsladung (Float)	13.5 - 13.6V	Spannung für Erhaltungsladung	S. 5, 13

Wo es im PDF steht

Installation S. 4
Spezifikationen S. 13, 14

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Seite 4

Seite 8

Seite 11

Wichtige Informationen aus der Anleitung

Die Enerdrive B-TEC G2 Lithium-Batterie (LiFePO4) ist mit einem intelligenten Batteriemanagementsystem (BMS) ausgestattet, das eine Überwachung per Smartphone-App ermöglicht. Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise, um eine lange Lebensdauer und optimale Leistung zu gewährleisten.

Installation

Standort: Die Batterie muss an einem trockenen und kühlen Ort installiert werden.
Ausrichtung: Eine aufrechte Installation wird empfohlen.
Abstand: Halten Sie einen Freiraum von mindestens 25 mm um die Batterie ein.
Verbotene Bereiche: Nicht in Motorräumen, Bereichen mit hoher Hitze, feuchten Umgebungen (z. B. Bootsdecks) oder Gaskompartimenten installieren.

Anschlüsse

Es wird empfohlen, nicht mehr als vier Anschlüsse pro Batteriepol zu verwenden. Bei mehr Anschlüssen sollten Sicherungsblöcke und negative Sammelschienen verwendet werden. Achten Sie auf die korrekte Kabeldimensionierung gemäß der Inverter-Leistung (z. B. 35mm² für 1000W Inverter).

Ladevorgang

Verwenden Sie ausschließlich Ladegeräte mit einer LiFePO4-Einstellung. Die empfohlene Ladespannung liegt zwischen 14,2 V und 14,6 V, die Erhaltungsladung (Float) zwischen 13,5 V und 13,6 V. Laden Sie die Batterie nicht direkt über eine Lichtmaschine und verwenden Sie keine Ladegeräte mit "Pulse Stage" oder "Equalisation Mode".

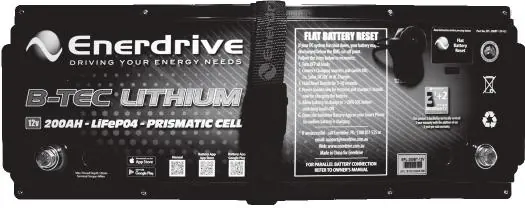

Reset-Verfahren

Wenn das System aufgrund einer Unterspannung abschaltet, kann ein Reset erforderlich sein:

Schalten Sie alle DC- und AC-Lasten aus.
Schließen Sie die Ladequelle an und schalten Sie diese ein.
Halten Sie den "Reset"-Knopf 5 Sekunden lang gedrückt, lassen Sie ihn los und drücken Sie ihn kurz erneut.
Warten Sie 7 Sekunden.
Die Stromversorgung wird wiederhergestellt und der Ladevorgang beginnt nach wenigen Sekunden.

Smartphone-App

Die App ermöglicht die Überwachung von Kapazität, Spannung, Strom, Ladezustand (SOC), Gesundheitszustand (SOH), Zellspannung, Temperatur und Alarmen. Der Bluetooth-Name kann in der App geändert werden (Passwort: 1234).

Sicherheitshinweise

Nicht zum Starten von Motoren verwenden.
Nicht in Reihe schalten.
Nicht ins Feuer werfen oder ins Wasser tauchen.
Nicht bei einer Entladung unter 20% SOC lagern; bei Abschaltung innerhalb von 14 Tagen aufladen.

Praktische Hilfe

Typische Probleme

System schaltet ab (Low Voltage Disconnect)

Lasten ausschalten, Ladequelle anschließen und das Reset-Verfahren durchführen.

Batterie lädt nicht

Prüfen, ob das Ladegerät auf LiFePO4 eingestellt ist und die Spannung korrekt ist.

App zeigt keine Daten

Bluetooth-Verbindung prüfen und sicherstellen, dass die App korrekt installiert ist.

Vor der Verwendung

Batterie auf äußere Schäden prüfen
Geeignetes Ladegerät mit LiFePO4-Profil sicherstellen
Kabelquerschnitte gemäß Inverter-Leistung wählen
Installationsort auf Trockenheit und Belüftung prüfen

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Nominalspannung: Die Nennspannung der Batterie (12V, 24V oder 36V).
Ladespannung: Empfohlener Bereich 14.2-14.6V für optimale Lebensdauer.
Entladetiefe (DOD): Empfohlen, die Batterie nicht unter 20% zu entladen.

Abbildungen und Diagramme

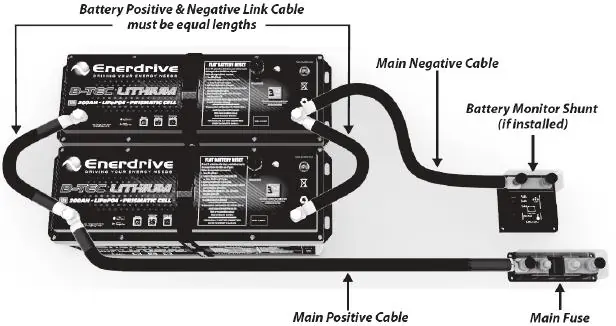

Diagramm zeigt den parallelen Anschluss von zwei Batterien mit Shunt und Sicherung.
Tabelle zeigt Kabelquerschnitte (AWG zu mm²).

Modellkompatibilität

Nicht in Reihe schalten.
Nicht direkt an Lichtmaschine laden.
Nur für stationäre Anwendungen, nicht zum Starten von Motoren.
