Installationsanleitung für CTEK Smartpass 120S Energiemanagementsystem
Schnellstart-Anleitung und technische Übersicht für das CTEK Smartpass 120S Energiemanagementsystem. Erfahren Sie mehr über Funktionen, Kompatibilität und Schutzmechanismen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

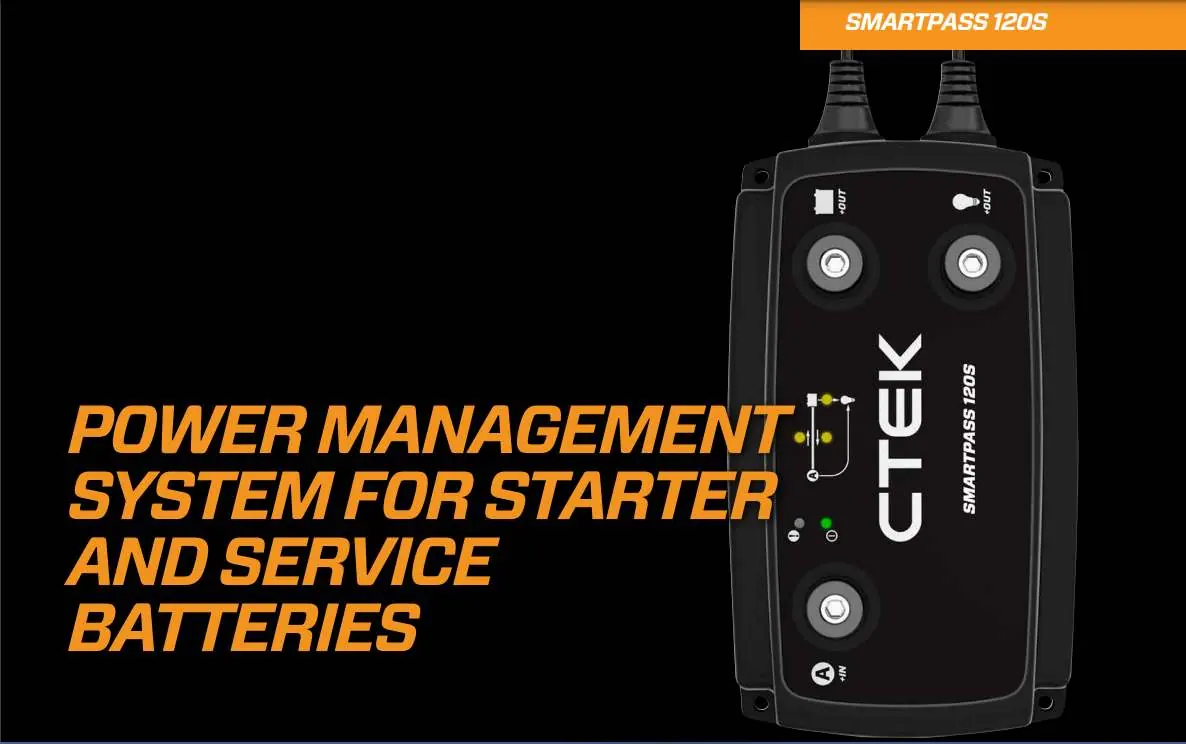

Das CTEK Smartpass 120S ist ein 120-A-Energiemanagementsystem, das für die effiziente Verteilung und Steuerung von Energie aus der Lichtmaschine an Servicebatterien und Verbraucher konzipiert ist. Es trennt kritische von nicht-kritischen Verbrauchern, um sicherzustellen, dass wichtige Systeme wie Funk, Notbeleuchtung und Navigationsgeräte stets mit Strom versorgt werden.
Funktionsweise und Merkmale
Das System arbeitet vollautomatisch und bietet folgende Hauptfunktionen:
- Batterietrennung: Ersetzt herkömmliche Dioden und VSR-Relais.
- Batteriewächter: Schützt die Servicebatterie vor Tiefentladung durch Abschaltung nicht-kritischer Verbraucher bei niedriger Spannung.
- Startunterstützung: Unterstützt den Startvorgang bei Bedarf.
- Übertemperaturschutz: Reduziert den Ladestrom automatisch, bevor die Batterietemperatur kritische Werte erreicht.
- Dynamischer Überstromschutz: Ermöglicht kurzzeitige Eingangs- und Ausgangsströme von bis zu 350 A für schnelles Laden.
Kompatibilität und technische Daten
Das Smartpass 120S ist für 12-V-Batterien mit einer Kapazität zwischen 28 und 800 Ah ausgelegt. Es ist vollständig kompatibel mit den CTEK-Ladegeräten D250SA und D250SE, wodurch ein kombiniertes 140-A-Energiemanagementsystem entsteht. Das Gerät ist gemäß IP65 spritzwasser- und staubgeschützt.
Praktische Hilfe
Typische Probleme
Der Batteriewächter hat diese Verbraucher möglicherweise getrennt, um die Servicebatterie vor Tiefentladung zu schützen.
Das Gerät verfügt über einen integrierten Übertemperaturschutz, der den Strom bei zu hoher Batterietemperatur drosselt.
Vor der Verwendung
- Stellen Sie sicher, dass die Batteriekapazität zwischen 28 und 800 Ah liegt.
- Prüfen Sie, ob das System mit 12-V-Batterien verwendet wird.
- Stellen Sie sicher, dass das Gerät für die Kombination mit D250SA oder D250SE vorgesehen ist, falls ein 140-A-System benötigt wird.
