Installationsanleitung für EcoFlow Smart Gateway (200A)

Detaillierte Installationsanleitung für das EcoFlow Smart Gateway (200A). Erfahren Sie alles über Montage, Verkabelung, Inbetriebnahme und Kompatibilität mit Schutzschaltern.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Das EcoFlow Smart Gateway (200A) ist ein System zur Energieverwaltung. Die Installation erfordert Fachkenntnisse und muss gemäß den lokalen elektrischen Vorschriften durch qualifiziertes Personal erfolgen. S. 1, 5, 6

Wichtigste Schritte

Montage des Panels S. 7, 8, 12
Verkabelung S. 10, 14, 17

Erste Inbetriebnahme

Inbetriebnahme über EcoFlow App S. 17, 21

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Hauptrelais-Fehler (Code 2005)

Manuelles Zurücksetzen der Relais am Gerät.

S. 16, 20

Wartung und Reset

Zurücksetzen der Relais bei Fehler 2005 S. 16, 20

Technische Daten

Parameter	Wert	Hinweis	Seiten
Abmessungen	905 x 385 x 188 mm	Geräteabmessungen	S. 6
Nettogewicht	29.7 kg	Gewicht des Geräts	S. 6
Max. Dauerstrom Grid	160 A	Maximale Strombelastbarkeit Grid Lugs	S. 6

Wo es im PDF steht

Sicherheitshinweise S. 5, 6
Technische Daten S. 6
Installation S. 7, 8, 9, 10
Inbetriebnahme S. 17

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Produktübersicht mit Komponentenbezeichnungen

Seite 9

Seite 12

Seite 14

Seite 20

Wichtige Informationen aus der Anleitung

Das EcoFlow Smart Gateway (200A) ist ein System zur Energieverwaltung. Diese Anleitung richtet sich an qualifiziertes Fachpersonal und beschreibt die Installation, Verkabelung und Inbetriebnahme. Vor der Installation müssen alle Stromquellen abgeschaltet werden. Das Gerät ist für den Wohnbereich konzipiert und muss gemäß den lokalen elektrischen Vorschriften installiert werden.

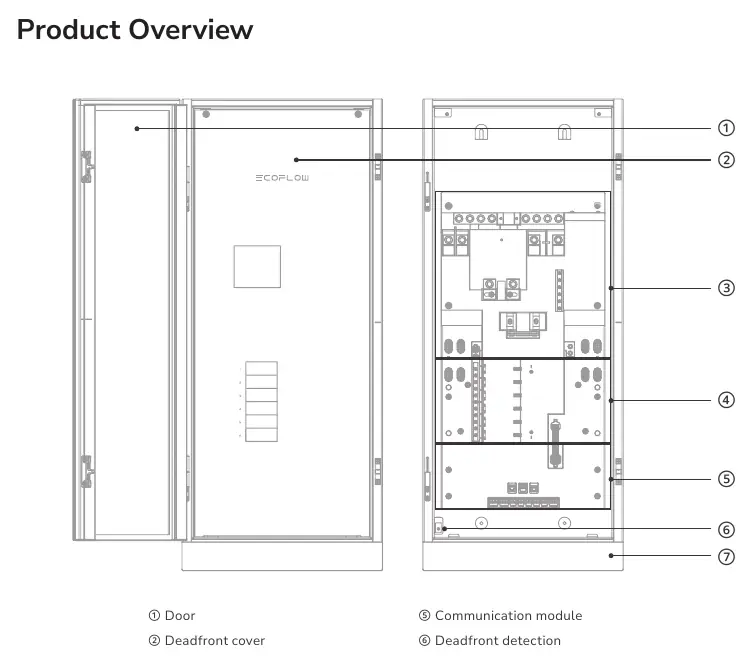

Produktübersicht

Das System besteht aus dem Hauptgehäuse, dem Hauptschutzschaltermodul, dem Abzweigschutzschaltermodul, dem Kommunikationsmodul und einer Antenne. Die Tür und die Abdeckung (Deadfront) sind separat verpackt.

Installation

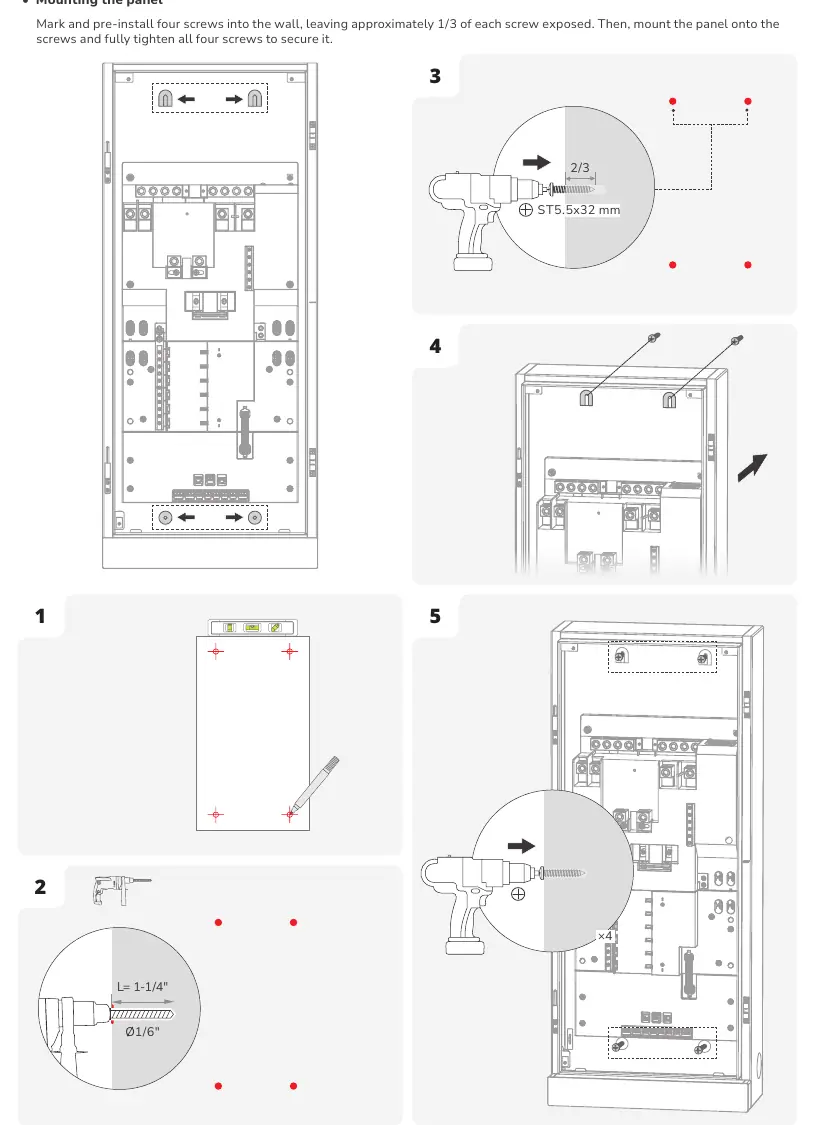

Montage

Das Panel ist für die Wandmontage (Surface Mounting) vorgesehen. Achten Sie auf einen Freiraum von 1,5 Zoll (ca. 3,8 cm) an der Seite des Türanschlags, damit sich die Tür um 90° öffnen lässt. Markieren Sie die Positionen und befestigen Sie das Panel mit den mitgelieferten Schrauben.

Verkabelung

Stellen Sie sicher, dass alle Haupt- und Abzweigschutzschalter auf OFF stehen. Die Verkabelung muss gemäß den Spezifikationen für Drahtstärke und Drehmoment erfolgen (siehe Tabelle im Handbuch). Verwenden Sie für die Kommunikation ein CAT6-Kabel (T568B, geschirmt, STP oder SFTP).

EcoFlow Smart Inlet Box Installation

Die Smart Inlet Box dient als Schnittstelle für Batterien. Die Installation umfasst die Standortplanung, das Anschrauben der Box an die Wand, die Verkabelung und den Anschluss an das Speichersystem. Die Box sollte nicht kopfüber montiert werden.

Inbetriebnahme

Die Inbetriebnahme erfolgt über die EcoFlow App. Laden Sie die App herunter, erstellen Sie ein Konto und fügen Sie das System manuell oder per Bluetooth hinzu. Die Konfiguration umfasst die Einrichtung der Internetverbindung (WLAN oder Ethernet) und die Durchführung der 5-stufigen Inbetriebnahme (Standort, Netzspannung, Frequenz, Stromstärken).

Kompatibilität von Schutzschaltern

Das Gerät wurde für die Verwendung mit spezifischen Schutzschaltern von Herstellern wie Eaton, Square D, Siemens und GE evaluiert. Bitte prüfen Sie die detaillierten Kompatibilitätstabellen im Handbuch, um sicherzustellen, dass die verwendeten Schutzschalter den Anforderungen entsprechen.

Sicherheitshinweise

Vor der Installation Stromversorgung von allen Quellen trennen.
Geeignete persönliche Schutzausrüstung (PSA) tragen.
Keine brennbaren oder explosiven Materialien in der Nähe lagern.
Das Gerät muss zuverlässig und dauerhaft geerdet sein.
Bei Beschädigungen der Kabel müssen diese durch qualifiziertes Personal ersetzt werden.

Herstellerinformationen

EcoFlow

Markenprofil

Herstellerwebsite Offizielle Website öffnen Support Support öffnen Herstellerhandbücher Handbücher öffnen

Praktische Hilfe

Typische Probleme

Hauptrelais-Fehler (Code 2005)

Führen Sie ein manuelles Zurücksetzen der Relais durch, indem Sie die GRID- und BATTERY-Schalter gemäß der Anleitung betätigen.

Vor der Verwendung

Stromversorgung vor der Installation ausschalten
Haupt- und Abzweigschutzschalter auf OFF stellen
Geeignete Schutzausrüstung (PSA) tragen
Verkabelung gemäß National Electrical Code (ANSI/NFPA 70) durchführen
Alle elektrischen Verbindungen auf korrekte Erdung prüfen

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Max. Dauerstrom Grid: 160 A
Betriebstemperatur: -30°C bis 50°C
Kommunikation: Bluetooth, WLAN, Ethernet, CAN, RS485

Abbildungen und Diagramme

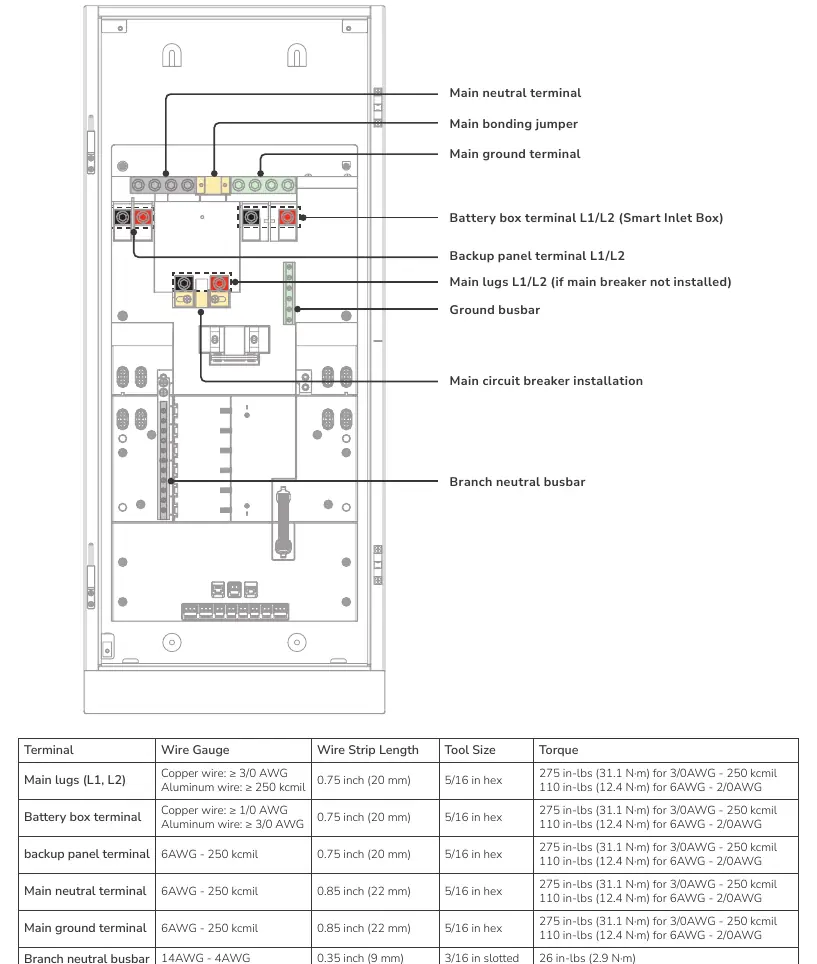

Die Verkabelungsdiagramme zeigen den Anschluss von Netz, Backup-Lasten, PV-Wechselrichtern und der Smart Inlet Box.

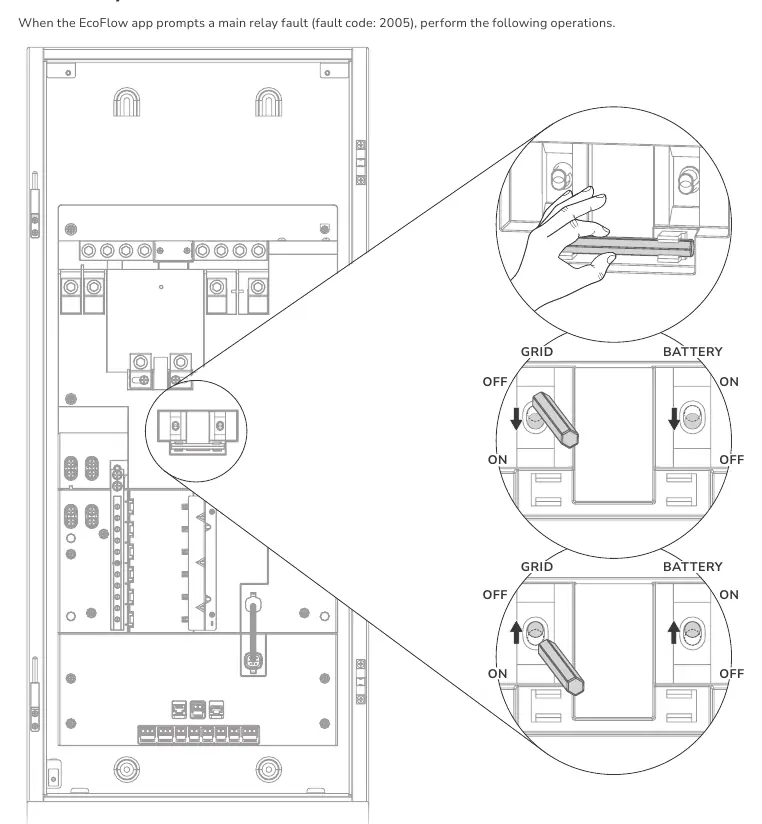

Die Abbildungen zur Relais-Rücksetzung zeigen die korrekte Schalterstellung für GRID und BATTERY.

Modellkompatibilität

Kompatibel mit Eaton (CSR), Square D (HOM, HOMT), Siemens (QP, QT) und GE (THQL, THHQL) Schutzschaltern.
Die Auswahl der Schutzschalter muss den lokalen elektrischen Vorschriften entsprechen.
