Installationsanleitung für Encelium CLM Connected Lighting Module
Erfahren Sie, wie Sie das Encelium CLM Connected Lighting Module installieren, verdrahten und konfigurieren. Diese Anleitung enthält Schritte zur Montage, elektrische Anschlusspläne für 0-10V- und DALI-Treiber sowie Informationen zum...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das Encelium Connected Lighting Module (CLM) ist ein drahtloses Gerät zur individuellen Steuerung von Leuchten. Diese Anleitung beschreibt die physische Installation, die elektrische Verdrahtung für verschiedene Treibertypen (0-10V und DALI) sowie die Inbetriebnahme und das Zurücksetzen des Geräts. Beachten Sie, dass das CLM für die Integration in das Encelium X-Lichtregelsystem konzipiert ist.

Sicherheitshinweise
- Montieren Sie das Gerät nicht in der Nähe von Gas- oder Elektroheizungen.
- Vermeiden Sie den Kontakt der Netzkabel mit heißen Oberflächen.
- Das Gerät sollte an Orten montiert werden, die vor unbefugtem Zugriff geschützt sind.
- Alle DALI-Kanäle sind intern mit der Steuereinheit verbunden; dies ist bei der Installation zu berücksichtigen.
- Verwenden Sie das Gerät nur für den vorgesehenen Zweck.
Montage
Das CLM wird direkt in die Leuchte oder eine Montageplatte eingesetzt.

- Verwenden Sie einen NEMA-Standard PG-7 (0,5 Zoll) Durchbruch.
- Der Durchmesser der Öffnung muss zwischen 21,82 und 23,01 mm liegen.
- Setzen Sie das CLM in den Durchbruch ein, bis die Befestigungsclips einrasten.
- Hinweis: Verdrahten Sie das CLM nicht, bevor es im Durchbruch installiert ist, da der Platz für die Installation sonst nicht ausreicht.
Verdrahtung
Für die Verdrahtung sind folgende Schritte erforderlich:

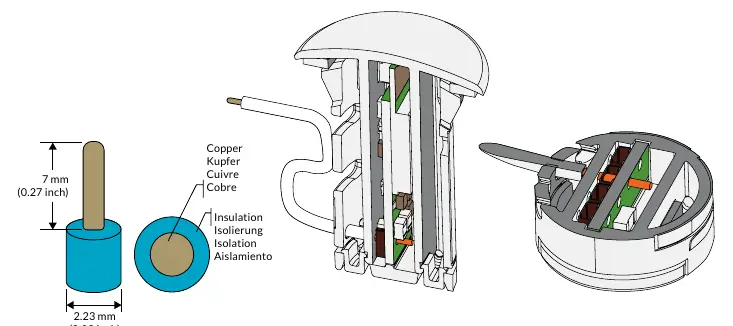

- Verwenden Sie Drähte zwischen 18 und 22 AWG (maximaler Gesamtdurchmesser 2,23 mm).
- Isolieren Sie die Drähte auf einer Länge von 7 mm ab (Toleranz ±0,5 mm).
- Führen Sie die Drähte durch die Klemmen, bis die Isolierung durch das CLM-Gehäuse geht und die Innenschicht berührt.
- Verwenden Sie die eingebaute Zugentlastung oder einen Kabelbinder für eine zuverlässige Verbindung.
Elektrische Anschlüsse
0-10V LED-Treiber
Stellen Sie sicher, dass der LED-Treiber die Funktion 'Dim-to-Off' unterstützt. Schließen Sie die Leitungen gemäß dem Schaltplan für 0-10V-Treiber an. Bei Verwendung von Nicht-AUX-Treibern ist eine externe Stromversorgung erforderlich.
DALI/DEXAL/Tunable White LED-Treiber
Für DALI-Systeme folgen Sie dem entsprechenden Schaltplan. DEXAL-Treiber verfügen über einen autarken DALI-Link.
End-of-Line (EOL) Funktionstest
Beim ersten Einschalten (die ersten 10 Male) führt das CLM automatisch einen Funktionstest durch. Die Leuchte schaltet dabei 2 bis 3 Mal von 100 % auf Aus. Dies bestätigt die Stromversorgung und die Kommunikation mit dem Treiber. Bei Tunable White-Treibern wird zudem die Farbtemperatur kurz durchlaufen.
Neuverdrahtung und Zurücksetzen

- Neuverdrahtung: Das CLM kann maximal 2 Mal neu verdrahtet werden. Schneiden Sie die Drähte ab (lassen Sie 25,4 bis 50,8 mm stehen) und drehen Sie den Draht vorsichtig beim Herausziehen.
- Zurücksetzen: Drücken Sie die Reset-Taste für 5 Sekunden, während das Gerät eingeschaltet ist, um es auf die Werkseinstellungen zurückzusetzen.
Herstellerinformationen
Encelium (Legrand)
Praktische Hilfe
Typische Probleme
Verwenden Sie keine Drähte mit zu großer Dicke (max. 2,23 mm Gesamtdurchmesser) und stellen Sie sicher, dass die Isolierung bis zur Innenschicht des CLM reicht.
Verdrahten Sie das CLM nicht vor der Montage im Knockout. Der Platz reicht sonst nicht aus, um das Gerät erfolgreich einzusetzen.
Das CLM kann maximal 2 Mal neu verdrahtet werden. Wiederholte Versuche können die Klemmen dauerhaft beschädigen.
Vor der Verwendung
- Stellen Sie sicher, dass die Montageöffnung einen Durchmesser von 21,82 bis 23,01 mm hat.
- Verwenden Sie nur Drähte zwischen 18 und 22 AWG.
- Isolieren Sie die Drähte exakt auf 7 mm ab.
- Prüfen Sie, ob der LED-Treiber 'Dim-to-Off' unterstützt (für 0-10V-Anwendungen).
- Stellen Sie sicher, dass das Gerät während des Zurücksetzens eingeschaltet ist.
Abbildungen und Diagramme
- Montage: Zeigt das Einsetzen in den Knockout und das Einrasten der Clips.
- Verdrahtung: Zeigt die korrekte Abisolierung und Einführung in die Klemmen.
- Schaltpläne: Detaillierte Anschlüsse für 0-10V-Treiber und DALI/DEXAL-Systeme.
Modellkompatibilität
- Kompatibel mit 0-10V LED-Treibern (müssen Dim-to-Off unterstützen).
- Kompatibel mit DALI/DEXAL/Tunable White LED-Treibern.
