Bedienungsanleitung für ELKO Display tidsbryter 16A

Vollständige Bedienungsanleitung für den ELKO Display tidsbryter 16A. Diese Anleitung enthält detaillierte Informationen zur Installation, Konfiguration der Nachlaufzeit, Anschlusspläne sowie Anweisungen zur Fehlerbehebung bei 'Error HEAt'.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der ELKO Display tidsbryter 16A ist ein Zeitschalter, der Lasten für eine einstellbare Zeit (1 Min. bis 8 Std.) einschaltet und danach automatisch abschaltet. S. 1

Wichtigste Schritte

  • Einstellen der Nachlaufzeit S. 1
  • Zugriff auf das Einstellungsmenü S. 1

Erste Inbetriebnahme

  • Nach der Installation das Display durch Drücken einer Taste aktivieren. Die Zeit kann dann über die Tasten konfiguriert werden. S. 1

Probleme und Lösungen

Error HEAt

Interne Überhitzung. Gerät aus- und wieder einschalten. Bei Wiederholung Fachmann rufen.

S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Nennspannung 230 V AC, 50 Hz Betriebsspannung S. 1
Nennlast (ohmsch) 16 A Maximale Strombelastung S. 1

Wo es im PDF steht

  • Installation und Bedienung S. 1
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Schaltplan für den Anschluss Seite 1 Bedienelemente und Display Seite 1 Demontage der Abdeckungen Seite 1

Wichtige Informationen aus der Anleitung

Der ELKO Display tidsbryter 16A ist ein Zeitschalter zur Steuerung von Lasten mit einer einstellbaren Nachlaufzeit von 1 Minute bis 8 Stunden. Die Installation darf ausschließlich von autorisiertem Fachpersonal durchgeführt werden, da bei unsachgemäßer Handhabung Lebensgefahr durch Stromschlag besteht. Vor Arbeiten an den Lasten muss der Stromkreis immer spannungsfrei geschaltet werden.

Produktbeschreibung

Das Gerät verfügt über ein Display zur Anzeige der verbleibenden Zeit und Bedientasten zur Konfiguration. Es kann ein externer Taster angeschlossen werden, um die Nachlaufzeit von einem anderen Ort aus zu starten oder zu beenden.

Installation

Montage:

Schaltplan für den Anschluss
Schaltplan für den Anschluss

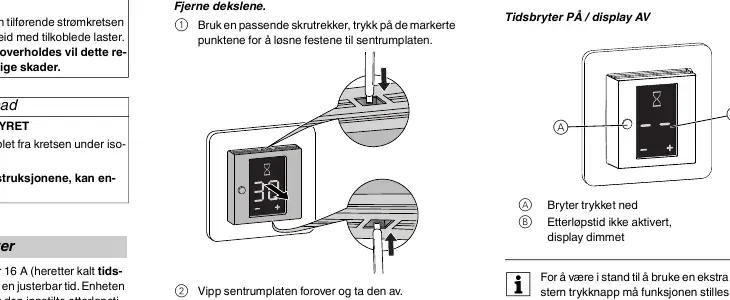

Demontage der Abdeckungen
Demontage der Abdeckungen
  • Installieren Sie den Zeitschalter in einer Unterputzdose.
  • Setzen Sie den Rahmen auf den Einsatz.
  • Drücken Sie den Schnappring ein, bis er fest am Rahmen anliegt.
  • Drücken Sie die Zentralplatte auf, bis sie hörbar einrastet.

Anschluss:

Der Anschluss erfolgt gemäß dem Schaltplan für L (Phase) und N (Neutralleiter). Ein externer Taster kann für die zweipolige Einschaltung des Zeitschalters verwendet werden.

Bedienung

Display aktivieren: Drücken Sie eine beliebige Bedientaste.

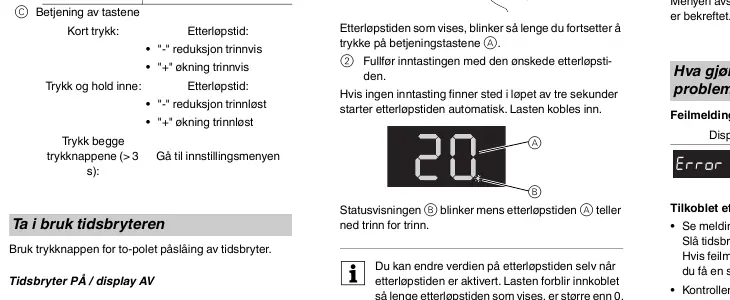

Bedienelemente und Display
Bedienelemente und Display

Nachlaufzeit einstellen:

  • Drücken Sie kurz auf "+" oder "-", um die Zeit schrittweise zu ändern.
  • Halten Sie "+" oder "-" gedrückt, um die Zeit stufenlos zu ändern.
  • Die Zeit startet automatisch nach drei Sekunden ohne Eingabe.

Nachlaufzeit beenden: Die Last schaltet automatisch ab, sobald die Zeit abgelaufen ist. Um die Last vorzeitig abzuschalten, stellen Sie die Zeit auf "--".

Einstellungen

Um in das Einstellungsmenü zu gelangen, halten Sie "+" und "-" gleichzeitig für drei Sekunden gedrückt. Hier können Sie folgende Parameter anpassen:

  • Min. Nachlaufzeit (LO): 1 Minute bis 8 Stunden (Standard: 1 Min).
  • Max. Nachlaufzeit (HI): Bis zu 8 Stunden (Standard: 4 Std).
  • Funktion externer Taster: Deaktiviert (--), Auslöser (ON) oder Umschaltung (OFF).

Fehlerbehebung

Bei der Meldung "Error HEAt" liegt eine interne Überhitzung vor. Schalten Sie den Zeitschalter aus und wieder ein. Wenn der Fehler erneut auftritt, muss die Ursache von einem Fachmann untersucht werden. Prüfen Sie bei Funktionsstörungen zudem die Stromversorgung, die Last und die Verkabelung des externen Tasters.

Technische Daten

  • Nennspannung: 230 V AC, 50 Hz
  • Nennlast (ohmsch): 16 A
  • Schaltleistung (ohmsch): 3600 W
  • Schutzart: IP 20
  • Betriebstemperatur: -10°C bis +35°C

Praktische Hilfe

Typische Probleme

Display zeigt 'Error HEAt'

Interne Überhitzung. Gerät aus- und wieder einschalten. Wenn der Fehler bestehen bleibt, Fachmann hinzuziehen.

Angeschlossene Last schaltet nicht ein

Stromversorgung prüfen, Gerät aus- und wieder einschalten, Last prüfen, Verkabelung des externen Tasters prüfen.

Vor der Verwendung

  • Installation durch autorisiertes Fachpersonal sicherstellen
  • Stromkreis vor Arbeiten an Lasten spannungsfrei schalten
  • Verkabelung gemäß Schaltplan prüfen
  • Nachlaufzeit im Einstellungsmenü konfigurieren
  • Funktion des externen Tasters (falls vorhanden) aktivieren

Technische Daten in der Praxis

Nennlast (ohmsch)
Maximale ohmsche Last von 16 A (3600 W).
Nachlaufzeit
Einstellbarer Zeitraum von 1 Minute bis 8 Stunden.

Abbildungen und Diagramme

  • Der Schaltplan zeigt den Anschluss von Phase (L) und Neutralleiter (N) sowie die Verbindung zum externen Taster (A) und der Last (B).

Modellkompatibilität

  • Geeignet für ohmsche Lasten bis 16 A.
  • Geeignet für LED-Lampen bis 100 W.
  • Geeignet für Motoren bis 500 VA.
