Bedienungsanleitung für ELKO Bewegungsmelder mit Schalter 10A
Erfahren Sie, wie Sie den ELKO Bewegungsmelder mit Schalter 10A installieren und bedienen. Diese Anleitung enthält Informationen zu Betriebsmodi, Einstellungen, technischer Spezifikation und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die Installation und Bedienung des ELKO Bewegungsmelders mit Schalter 10A. Das Gerät erkennt bewegliche Wärmequellen und schaltet ohmsche, induktive oder kapazitive Lasten. Die Installation darf ausschließlich von qualifizierten Elektrofachkräften durchgeführt werden, da Lebensgefahr durch Stromschlag besteht.
Betriebsmodi
Automatikmodus
Dies ist der Standardmodus. Das Licht wird automatisch eingeschaltet, wenn eine Bewegung erkannt wird und die Umgebungshelligkeit unter dem eingestellten Wert liegt.
Manueller Modus
Ermöglicht das manuelle Ein- und Ausschalten der Last unabhängig von der Helligkeit. Nach Ablauf der eingestellten Nachlaufzeit wechselt das Gerät automatisch zurück in den Automatikmodus.
Sekundärmodus
In diesem Modus sendet der Sensor einen Befehl an ein Primärgerät, wenn eine Bewegung erkannt wird.
Einstellungen
- Nachlaufzeit: Einstellbar von 1 Sekunde bis 30 Minuten.
- Helligkeitsschwelle: Einstellbar von 5 bis 500 Lux.
- Testmodus: Dient zur Überprüfung der Installation und der Bewegungserkennung ohne Last.
Installation und Anschluss
Vor der Installation muss die Stromversorgung unterbrochen werden. Der Sensor unterstützt den Anschluss von mechanischen Tastern als Nebenstellen, um das Licht manuell zu schalten oder die Nachlaufzeit neu zu starten.
Fehlerbehebung
- Last schaltet nicht ein: Erhöhen Sie die Helligkeitsschwelle.
- Last ist dauerhaft eingeschaltet: Verringern Sie die Nachlaufzeit.
Technische Daten
- Nennspannung: 230 V AC, 50 Hz
- Nennstrom: 10 A
- Anschlussklemmen: Schraubklemmen für max. 2 x 2,5 mm²
- Nebenstellen: Mechanische Taster, unbegrenzte Anzahl
Praktische Hilfe
Typische Probleme
Last schaltet nicht ein
Erhöhen Sie die Helligkeitsschwelle über das Potentiometer.
Last ist dauerhaft eingeschaltet
Verringern Sie die Nachlaufzeit über das Potentiometer.
Vor der Verwendung
- Sicherstellen, dass die Stromversorgung unterbrochen ist
- Geeigneten Montageort wählen (keine Licht- oder Wärmequellen im Erfassungsbereich)
- Schraubklemmen für den Anschluss vorbereiten
- Prüfen, ob die Last (ohmsche, induktive, kapazitive) innerhalb der Spezifikationen liegt
Technische Daten in der Praxis
- Nachlaufzeit
- Zeit, die das Licht nach der letzten Bewegungserkennung eingeschaltet bleibt (1s - 30min).
- Helligkeitsschwelle
- Lichtintensität, unterhalb derer der Sensor bei Bewegung schaltet (5 - 500 Lux).
- Nennstrom 10A
- Maximale Strombelastbarkeit des Schalters.
Abbildungen und Diagramme
- Die Abbildungen zeigen den Anschlussplan mit L (Phase) und N (Neutralleiter).

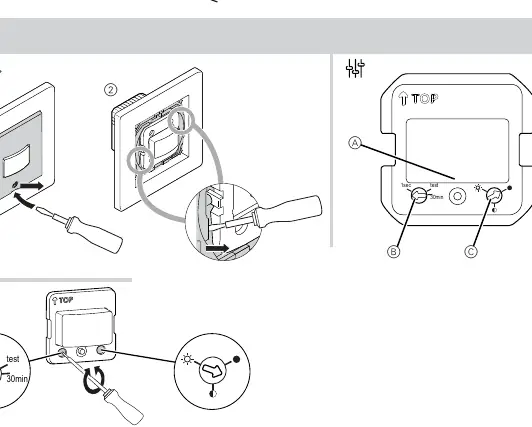

- Die Potentiometer für Zeit und Helligkeit befinden sich hinter der Abdeckung.
Modellkompatibilität
- Unterstützt den Anschluss von mechanischen Tastern als Nebenstellen.
- Geeignet für ohmsche, induktive und kapazitive Lasten.
