Bedienungsanleitung für ELKO SmartSwitch Push 10A
Erfahren Sie, wie Sie den ELKO SmartSwitch Push 10A installieren und bedienen. Diese Anleitung enthält wichtige Informationen zu elektrischen Anschlüssen, Lasttypen, Sicherheitswarnungen und Steuerungsoptionen für Ihr Smart-Home-System.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Der ELKO SmartSwitch Push 10A ist ein Relais-Schalter zur Steuerung von ohmschen, induktiven oder kapazitiven Lasten. Dieses Dokument dient als Installations- und Betriebshilfe. Bitte beachten Sie, dass die elektrische Installation ausschließlich durch qualifiziertes Fachpersonal durchgeführt werden darf, um das Risiko von Stromschlägen, Explosionen oder Lichtbögen zu vermeiden.
Produktbeschreibung und Steuerungsoptionen
Der SmartSwitch Push 10A bietet drei verschiedene Möglichkeiten zur Steuerung:
- Hjemmekontroll (Home Control): Steuerung über die Wiser Home App (erfordert Wiser Hub).
- Quick Home Connect: Drahtlose Verbindungslösung für Zigbee-Geräte ohne Hub oder Smartphone-App.
- Direkte Bedienung: Manuelle Steuerung vor Ort. Es können beliebig viele mechanische Taster angeschlossen werden.

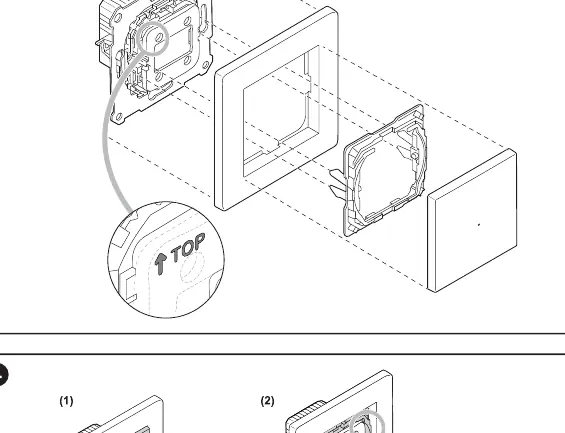

Elektrische Installation
Die Installation muss gemäß den lokalen Sicherheitsstandards und Verdrahtungsvorschriften erfolgen. Stellen Sie sicher, dass das Gerät während der Isolationswiderstandsprüfung vom Stromkreis getrennt ist.
Anschluss
Der Anschluss erfolgt über Schraubklemmen (max. 2 x 2,5 mm², 0,5 Nm). Das Gerät benötigt einen Neutralleiter (N) und einen Phasenleiter (L). Ein optionaler mechanischer Taster kann an den entsprechenden Eingang angeschlossen werden.
Technische Daten
- Nennspannung: 230 V AC, 50 Hz
- Nennstrom: 10 A (cos φ = 0.6)
- Standby-Verbrauch: max. 0,4 W
- Umgebungstemperatur: 5 bis 25 °C (kurzzeitig bis 35 °C)
- Kommunikationsprotokoll: Zigbee 3.0
- Schutz: 16 A Leitungsschutzschalter erforderlich
Wartung und Entsorgung
Für detaillierte Informationen zur Konfiguration und zum Pairing mit einem Wiser-System scannen Sie bitte den QR-Code auf dem Gerät oder in der vollständigen Online-Anleitung. Das Gerät darf nicht im Hausmüll entsorgt werden, sondern muss an einer offiziellen Sammelstelle für Elektroschrott abgegeben werden.
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht auf Befehle.
Prüfen Sie die Stromversorgung und die Zigbee-Verbindung. Stellen Sie sicher, dass der Wiser Hub (falls verwendet) ordnungsgemäß funktioniert.
Last schaltet nicht.
Überprüfen Sie die Verdrahtung gemäß Schaltplan und stellen Sie sicher, dass die angeschlossene Last innerhalb der Spezifikationen (ohmsche, induktive oder kapazitive Last) liegt.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromversorgung vor der Installation unterbrochen ist.
- Prüfen Sie, ob die Lastkapazität den technischen Daten entspricht.
- Stellen Sie sicher, dass ein 16 A Leitungsschutzschalter vorhanden ist.
- Vergewissern Sie sich, dass die Umgebungstemperatur zwischen 5 und 25 °C liegt.
Technische Daten in der Praxis
- Nennstrom 10 A
- Maximale Strombelastbarkeit des Relais bei cos φ = 0.6.
- Anschlussklemmen
- Schraubklemmen für Kabelquerschnitte bis 2 x 2,5 mm².
Abbildungen und Diagramme
- Der Schaltplan zeigt den Anschluss von Phase (L) und Neutralleiter (N) an das Gerät.
- Die Last wird zwischen den Ausgang des Relais und den Neutralleiter geschaltet.
- Der Anschluss für den optionalen mechanischen Taster ist separat gekennzeichnet.
Modellkompatibilität
- Kompatibel mit ohmschen, induktiven und kapazitiven Lasten.
- Wiser Home App erfordert zwingend einen Wiser Hub.
- Quick Home Connect ermöglicht Zigbee-Steuerung ohne Hub.
