Bedienungsanleitung für Elgato Wave Panels Starter Set

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage der Elgato Wave Panels. Es gibt zwei Hauptmethoden zur Befestigung: mittels tesa-Klebestreifen für glatte Wände oder mittels Schrauben für strukturierte Wände. Bitte beachten Sie, dass die Paneele nicht für die Deckenmontage geeignet sind und nicht in Bereichen mit starkem Luftzug installiert werden sollten.

Lieferumfang

Das Set enthält:

• 6 EasyClick-Rahmen
• 3 Paneele mit Muster
• 3 Paneele ohne Muster
• 10 Clips
• 12 Schrauben, Dübel und Unterlegscheiben
• 12 tesa-Klebestreifen

Montage der EasyClick-Rahmen

Die EasyClick-Rahmen werden durch einfaches Zusammenstecken verbunden. Fügen Sie die Rahmenteile zusammen, bis sie einrasten, um die hexagonale Grundform zu bilden.

Montage an glatten Wänden

Für glatte Oberflächen werden die mitgelieferten tesa-Klebestreifen verwendet:

1. Reinigen Sie die Rahmenoberfläche mit Alkohol oder silikonfreiem Glasreiniger. Reinigen Sie die Wand mit einem staubfreien Tuch.
2. Kleben Sie die weiße Seite der tesa-Streifen auf die EasyClick-Rahmen. Die blaue Seite muss zur Wand zeigen.
3. Drücken Sie den Rahmen fest an die Wand.
4. Hinweis: tesa-Streifen sind nicht für Vinyltapeten, Anti-Haft-Oberflächen oder poröse Materialien (Styropor, Stoff) geeignet.
5. Zum Entfernen halten Sie den Rahmen fest, ohne zu drücken, und ziehen die tesa-Streifen parallel zur Wand ca. 25 cm nach unten.

Montage an strukturierten Wänden

Für strukturierte Wände ist eine mechanische Befestigung erforderlich:

1. Montieren Sie ein Paneel mit einer einzelnen Schraube und lassen Sie es hängen.
2. Verwenden Sie eine Wasserwaage oder einen Laser, um die Ausrichtung präzise zu bestimmen.
3. Wählen Sie geeignete Befestigungsmaterialien basierend auf der Wandbeschaffenheit.
4. Kombinieren Sie Klebestreifen, Clips und Schrauben, um maximale Stabilität bei minimalem Bohrbedarf zu erreichen.

Verbindung und Akustikschaum

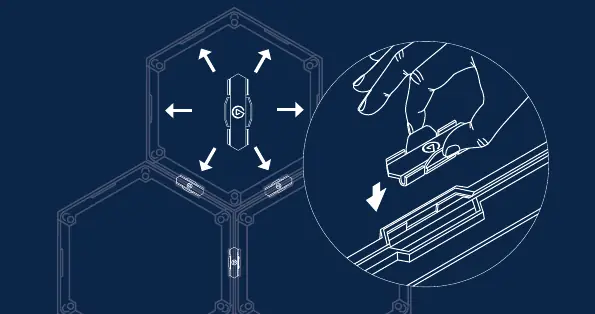

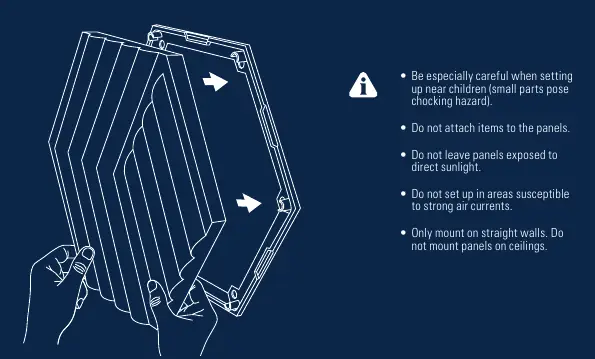

Nachdem die Rahmen montiert sind, können Sie die Akustikschaumstoffe in die Rahmen einsetzen. Nutzen Sie die Clips, um mehrere Rahmen miteinander zu verbinden und so ein stabiles Gesamtsystem zu schaffen.

Sicherheitshinweise

• Kinder: Seien Sie besonders vorsichtig in der Nähe von Kindern, da Kleinteile eine Erstickungsgefahr darstellen.
• Umgebung: Installieren Sie die Paneele nicht in Bereichen mit starkem Luftzug.
• Sonneneinstrahlung: Setzen Sie die Paneele nicht direktem Sonnenlicht aus.
• Montageort: Nur an geraden Wänden montieren. Eine Montage an der Decke ist nicht zulässig.
• Belastung: Befestigen Sie keine Gegenstände an den Paneelen.
