Kurzanleitung für Eco-Worthy 12V 300Ah LiFePO4 Lithium-Batterie
Erfahren Sie, wie Sie Ihre Eco-Worthy 12V 300Ah LiFePO4-Batterien sicher in Reihe oder parallel schalten. Diese Anleitung enthält wichtige Regeln für die Konfiguration von Sammelschienen und Schutzschaltern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Kurzanleitung enthält sicherheitsrelevante Spezifikationen für die Installation und den Betrieb von Eco-Worthy LiFePO4-Batterien. Bei der Verwendung von Batterien in Reihen- oder Parallelschaltung müssen die angegebenen Grenzwerte strikt eingehalten werden, um die persönliche Sicherheit zu gewährleisten und Schäden am System zu vermeiden.

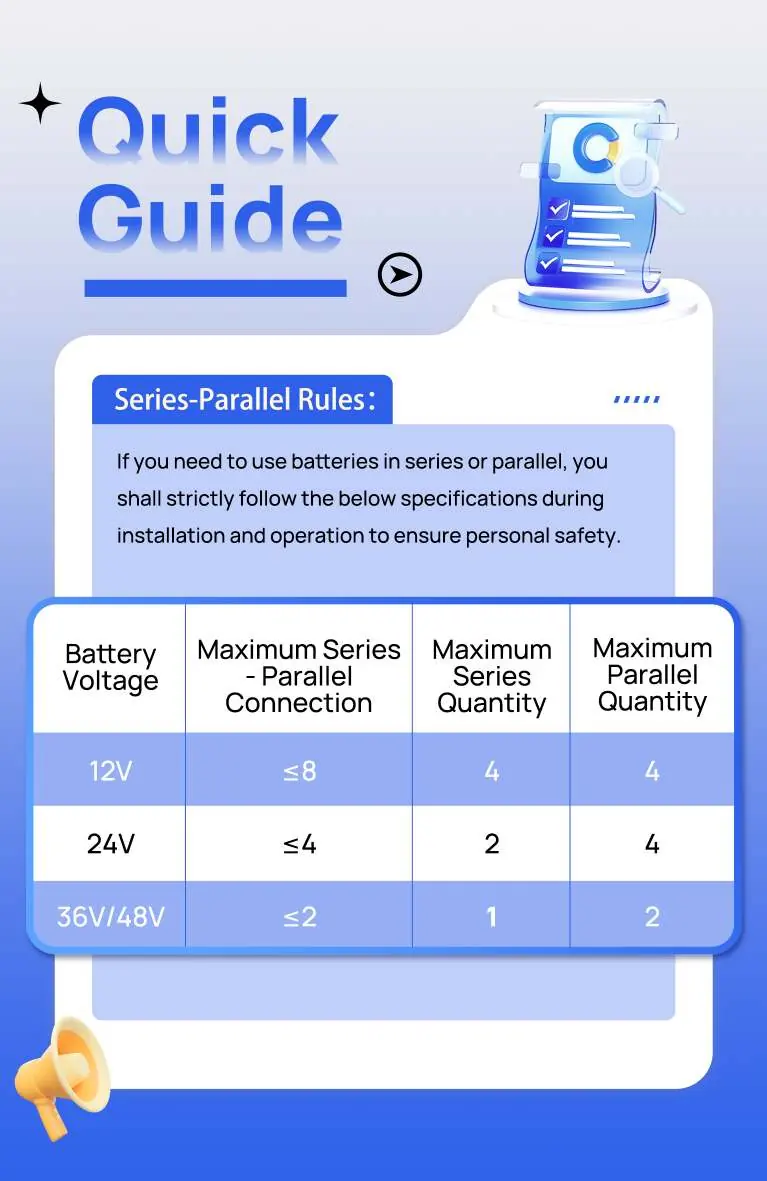

Reihen- und Parallelschaltung
Die Konfiguration der Batterien hängt von der Nennspannung ab. Bitte beachten Sie die folgenden maximalen Grenzwerte für die Anzahl der Batterien:
- 12V Batterien: Maximal 8 in Reihen-Parallel-Kombination, maximal 4 in Reihe, maximal 4 parallel.
- 24V Batterien: Maximal 4 in Reihen-Parallel-Kombination, maximal 2 in Reihe, maximal 4 parallel.
- 36V/48V Batterien: Maximal 2 in Reihen-Parallel-Kombination, maximal 1 in Reihe, maximal 2 parallel.
Konfiguration von Sammelschienen (Busbars)
Wenn Batterien parallel geschaltet werden, ist eine ungleichmäßige Stromverteilung in den Zweigen unvermeidlich, was zu Sicherheitsrisiken führen kann. Um die Sicherheit zu gewährleisten, wird bei einer Parallelschaltung von 3 oder mehr Batterien dringend die Verwendung einer Sammelschiene (Busbar) empfohlen. Die Sammelschiene gleicht den Strom in jedem parallelen Zweig aus.
Schutzschalter und Trennschalter
Für Systeme, die aus Batterien mit einer Einzelkapazität von 100Ah oder höher bestehen, gelten folgende Empfehlungen für die Konfiguration von Schutzschaltern:
- Bei Reihenschaltung: Es wird empfohlen, einen Schutzschalter im Hauptstromkreis zu installieren.
- Bei Parallelschaltung: Es wird empfohlen, in jedem Zweigstromkreis zusätzliche Schutzschalter zu installieren.
Praktische Hilfe
Typische Probleme
Ungleichmäßige Stromverteilung bei Parallelschaltung
Verwenden Sie bei 3 oder mehr parallel geschalteten Batterien eine Sammelschiene (Busbar), um den Strom auszugleichen.
Sicherheitsrisiko bei hohen Kapazitäten (>=100Ah)
Installieren Sie Schutzschalter im Hauptstromkreis (bei Reihenschaltung) oder in jedem Zweigstromkreis (bei Parallelschaltung).
Vor der Verwendung
- Prüfen Sie die Nennspannung Ihrer Batterie (12V, 24V, 36V oder 48V).
- Stellen Sie sicher, dass die Anzahl der Batterien die maximal zulässigen Grenzwerte für Reihen- und Parallelschaltung nicht überschreitet.
- Installieren Sie bei 3 oder mehr parallel geschalteten Batterien eine Sammelschiene.
- Verwenden Sie bei Batterien ab 100Ah geeignete Schutzschalter für den Haupt- oder Zweigstromkreis.
Technische Daten in der Praxis
- Maximum Series Quantity
- Maximale Anzahl an Batterien, die in Reihe geschaltet werden dürfen.
- Maximum Parallel Quantity
- Maximale Anzahl an Batterien, die parallel geschaltet werden dürfen.
Abbildungen und Diagramme

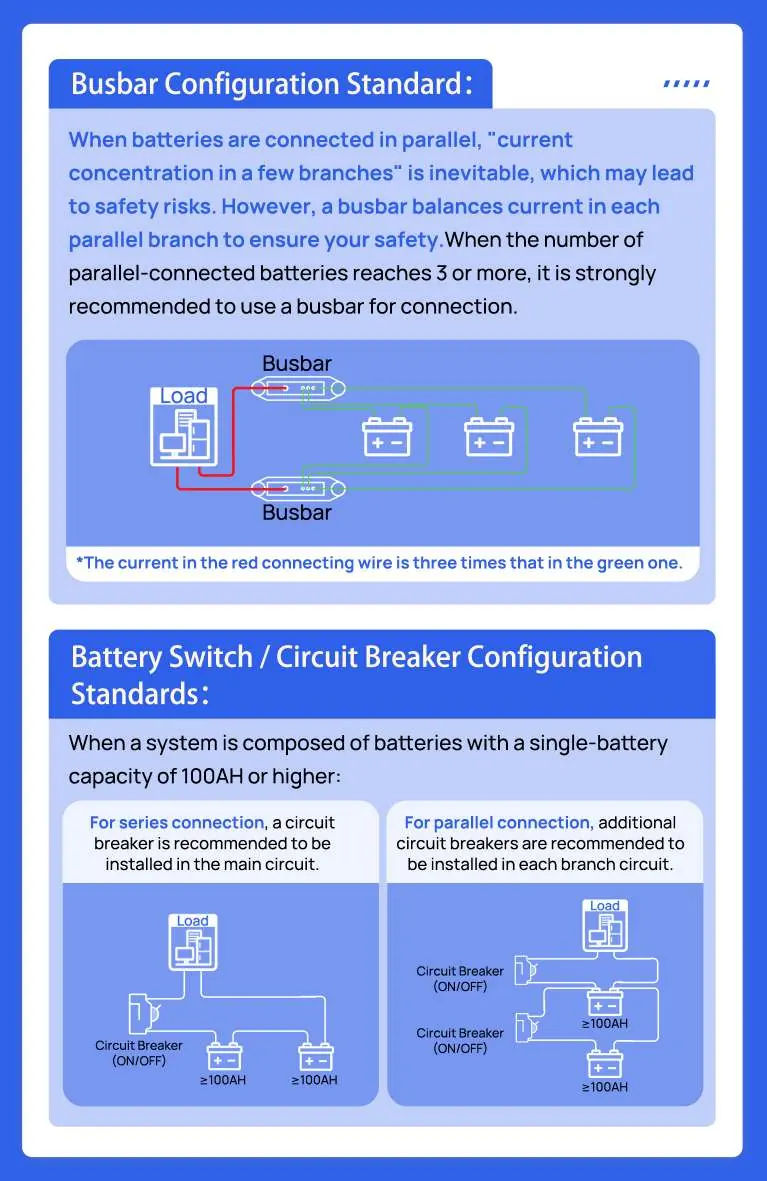

- Das Diagramm für die Sammelschiene zeigt die korrekte Verbindung der Batterien mit dem Lastkreis über Busbars, um den Stromfluss auszugleichen.
- Die Diagramme für Schutzschalter zeigen die Platzierung im Hauptstromkreis bei Reihenschaltung und in den einzelnen Zweigen bei Parallelschaltung.
Modellkompatibilität
- Die Regeln gelten spezifisch für LiFePO4-Batterien.
- Die Konfigurationsvorgaben für Schutzschalter gelten für Batterien mit einer Einzelkapazität von 100Ah oder höher.
