Installationsanleitung für DrayTek VigorAP 1062C Access Point

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der schnellen Inbetriebnahme des DrayTek VigorAP 1062C. Das Gerät ist ein 802.11ax Decken-Access-Point. Bitte beachten Sie, dass das Gerät nur für den Innenbereich in einer Umgebungstemperatur von 0 bis +40 Grad Celsius geeignet ist. Vor der Installation sollte die Hardware vollständig geprüft werden.

Lieferumfang

Stellen Sie sicher, dass folgende Komponenten enthalten sind:

• VigorAP 1062C Haupteinheit
• Schnellstartanleitung
• Kits & Schrauben für T-Schienen-Montage
• Schrauben für Deckenmontage
• RJ-45 Ethernet-Kabel
• Deckenmontagehalterung

Geräteübersicht

Das Gerät verfügt über folgende Anschlüsse und Anzeigen:

• Ethernet-Port: Unterstützt PoE (Power over Ethernet) und Gigabit-Geschwindigkeiten (2.5G). Dient zur Verbindung mit dem Router oder Switch.
• Power Jack: Anschluss für ein optionales Netzteil (DC IN).
• Factory Reset: Loch für den Werksreset. Zum Zurücksetzen eine Büroklammer für 5 Sekunden in das Loch drücken, bis das Gerät neu startet und die LED blau blinkt.
• LED-Anzeigen: Blau (Boot-Modus/TFTP), Grün (AP-Modus/Normalbetrieb), Rot (Systemfehler).

Installation

Der VigorAP 1062C kann an verschiedenen Deckenarten montiert werden:

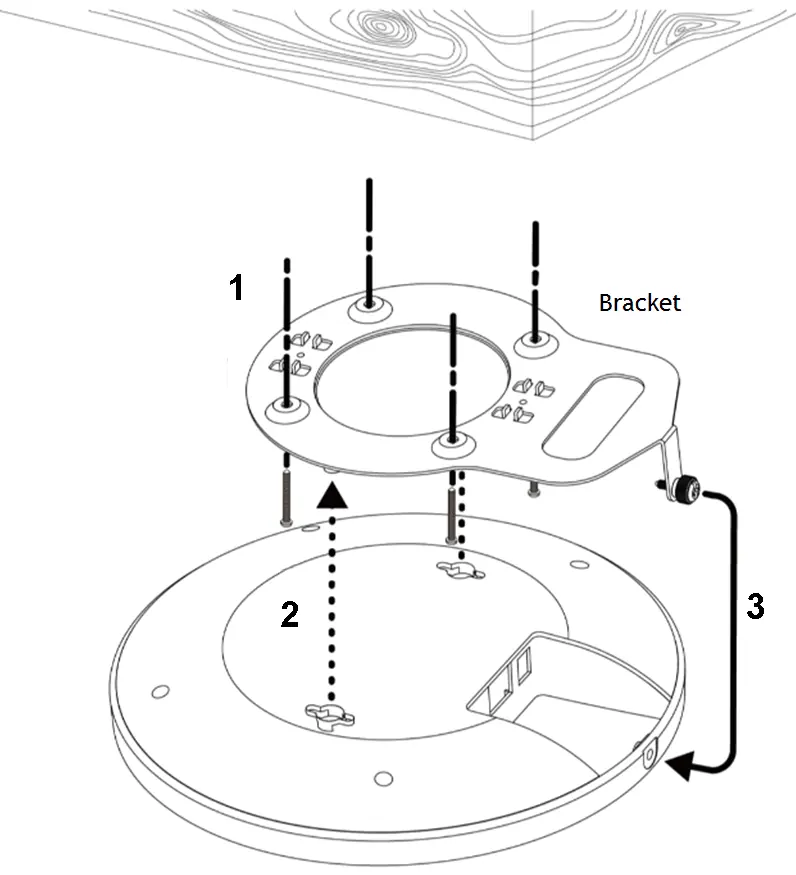

• Holzdecke: Halterung mit vier Schrauben direkt an der Decke befestigen. Danach das Gerät mit zwei Schrauben an der Unterseite der Halterung fixieren und mit der mitgelieferten Schraube sichern.

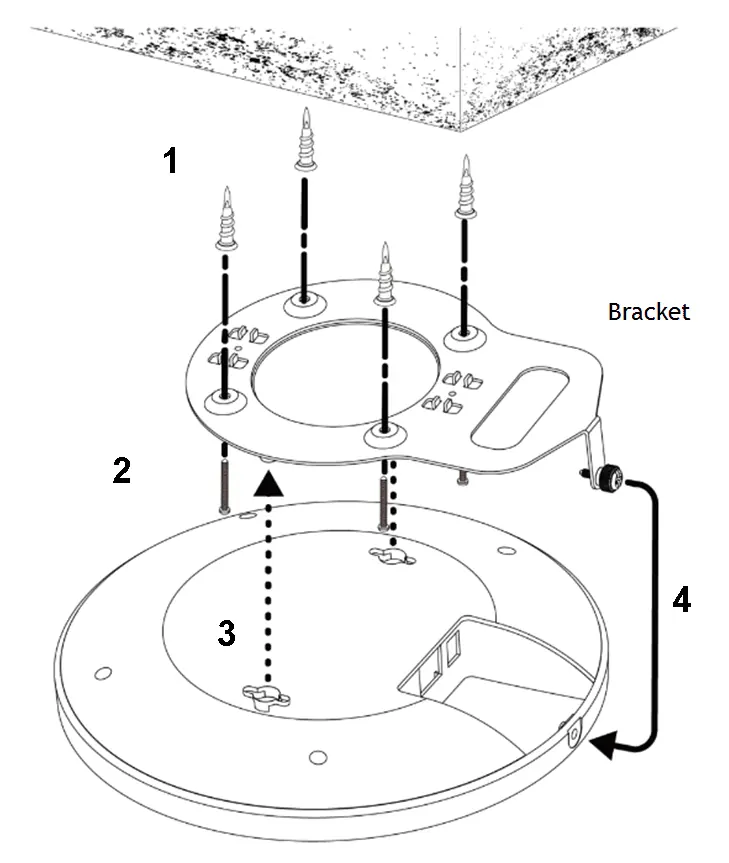

• Gipsplattendecke: Löcher bohren, Dübel einsetzen, Halterung mit vier Schrauben befestigen. Gerät wie bei der Holzdecke montieren.

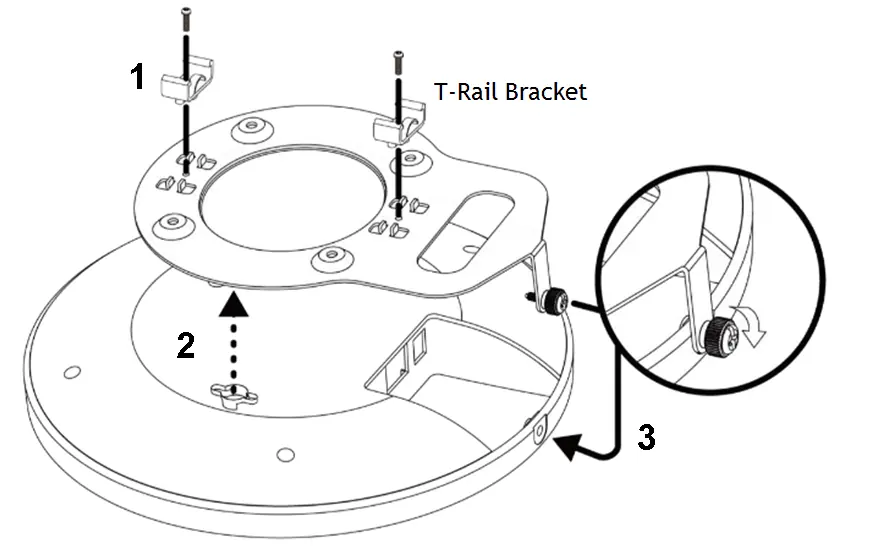

• Abgehängte Decke (T-Schiene): T-Schienen-Halterungen an der Unterseite des Geräts befestigen. Das Gerät anschließend direkt an die T-Schiene der Decke klemmen.

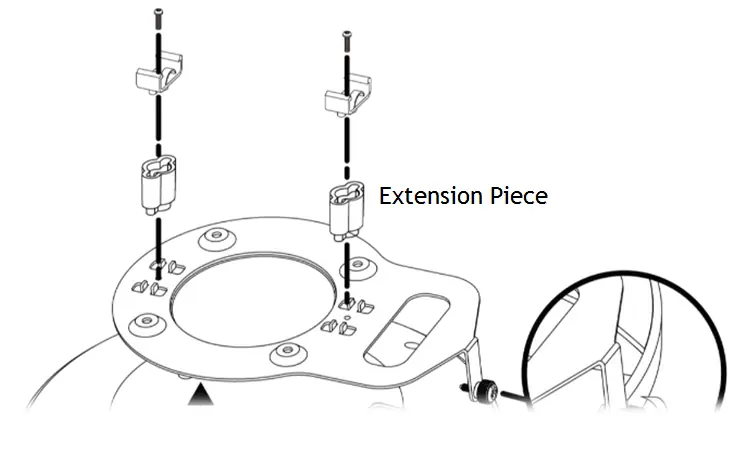

Hinweis: Falls ein größerer Abstand zur Decke benötigt wird, können die beiliegenden Erweiterungsstücke verwendet werden.

Hardware-Anschluss

Es gibt zwei Möglichkeiten, das Gerät anzuschließen:

• Über PoE-Switch: Verbinden Sie den Ethernet-Port des VigorAP mit einem PoE-fähigen Switch. Das Gerät wird direkt über das Netzwerkkabel mit Strom versorgt.
• Über Router und Netzteil: Verbinden Sie den Ethernet-Port mit dem Router und schließen Sie ein kompatibles Netzteil an den Power Jack an.

Konfiguration

Es gibt zwei Methoden zur Konfiguration:

• Weboberfläche: Verbinden Sie Ihren PC mit dem Netzwerk. Öffnen Sie einen Browser und geben Sie http://192.168.1.2 ein. Melden Sie sich mit dem Standard-Benutzernamen admin und Passwort admin an. Sie werden aufgefordert, das Passwort aus Sicherheitsgründen zu ändern.
• DrayTek Wireless App: Laden Sie die App über den QR-Code in der Anleitung herunter. Nutzen Sie die App, um den Connect-Prozess zu starten und das Gerät über die SSID-Verbindung zu konfigurieren.

Kundendienst

Bei Problemen wenden Sie sich bitte an Ihren Händler oder DrayTek. Support-Anfragen können per E-Mail an [email protected] gesendet werden. Firmware-Updates und weitere Dokumentationen finden Sie auf der offiziellen DrayTek-Website.
