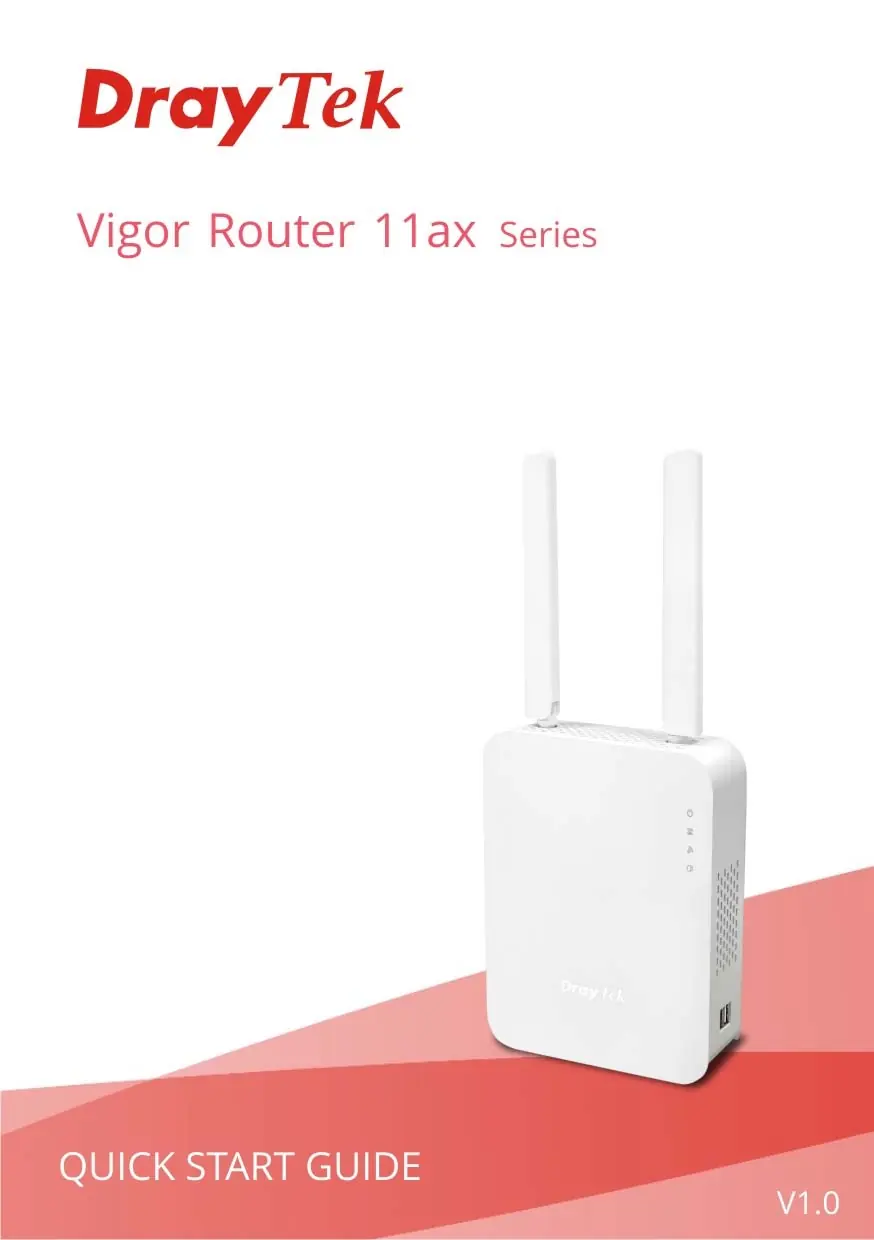

Schnellstartanleitung für DrayTek Vigor Router 11ax Serie
Erfahren Sie, wie Sie Ihren DrayTek Vigor Router der 11ax-Serie installieren und konfigurieren. Diese Schnellstartanleitung enthält Informationen zur Hardware-Verbindung, Wandmontage und Einrichtung über den Quick Start Wizard.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der schnellen Inbetriebnahme der DrayTek Vigor Router der 11ax-Serie. Sie deckt die Hardware-Installation, die Wandmontage sowie die grundlegende Software-Konfiguration über den Web-Browser ab. Stellen Sie sicher, dass Sie die Sicherheitshinweise beachten, insbesondere den Betriebstemperaturbereich von 0 bis +40 Grad Celsius und den Verzicht auf das Stapeln der Geräte.
Lieferumfang
Überprüfen Sie den Inhalt der Verpackung auf Vollständigkeit:
- Router
- Schnellstartanleitung
- RJ-45 Ethernet-Kabel
- RJ-11 oder RJ-45 Kabel (je nach Annex-Typ)
- Länderspezifisches Netzteil
Hardware-Installation
Befolgen Sie diese Schritte für eine korrekte Verbindung:
- Verbinden Sie die DSL-Schnittstelle mit dem Telefonanschluss mittels des DSL-Kabels.
- Verbinden Sie einen der LAN-Ports mit Ihrem Computer mittels eines RJ-45-Kabels.
- Schließen Sie das Netzteil an den Router und eine Steckdose an.
- Schalten Sie den Router ein.
- Überprüfen Sie die ACT- und WAN/DSL-LEDs, um sicherzustellen, dass die Netzwerkverbindung besteht.
Wandmontage
Der Router verfügt über Schlüsselloch-Montageschlitze an der Unterseite:
- Bohren Sie zwei Löcher mit einem empfohlenen Durchmesser von 6,5 mm (1/4 Zoll).
- Der Abstand zwischen den Löchern muss genau 100,75 mm betragen.
- Verwenden Sie geeignete Dübel und Schrauben, um den Router an der Wand zu befestigen.
Software-Konfiguration
Nach der Hardware-Installation können Sie den Router konfigurieren:
- Öffnen Sie einen Webbrowser auf Ihrem PC.
- Geben Sie die Standard-IP-Adresse 192.168.1.1 ein.
- Melden Sie sich mit dem Standard-Benutzernamen "admin" und dem Passwort "admin" an.
- Nutzen Sie den "Quick Start Wizard" im Web-Konfigurator, um die Internetverbindung einzurichten.
- Wählen Sie die entsprechende WAN-Schnittstelle (WAN1 für DSL, WAN2 für Ethernet, WAN3 für 3G/4G-Modem) und folgen Sie den Anweisungen Ihres Internetdienstanbieters (ISP).
Sicherheitshinweise
- Das Gerät ist nur für den Innenbereich bestimmt.
- Nicht in feuchten Umgebungen (z. B. Badezimmer) aufstellen.
- Vor direkter Sonneneinstrahlung und Wärmequellen schützen.
- Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.
Praktische Hilfe
Typische Probleme
Router reagiert nicht
Überprüfen Sie die Stromversorgung und ob die ACT-LED blinkt.
Keine Internetverbindung
Überprüfen Sie die WAN/DSL-LED und stellen Sie sicher, dass die ISP-Daten im Quick Start Wizard korrekt eingegeben wurden.
WLAN funktioniert nicht
Überprüfen Sie den Status der WLAN-LED und stellen Sie sicher, dass die WLAN-Funktion aktiviert ist.
Vor der Verwendung
- Router auf Transportschäden prüfen
- Passendes Netzteil für die Region wählen
- DSL- oder Ethernet-Kabel bereithalten
- PC für die Konfiguration vorbereiten
- Sicherstellen, dass der Aufstellort trocken und belüftet ist
Technische Daten in der Praxis
- Betriebstemperatur
- 0 bis +40 Grad Celsius
- Maximale Leistungsaufnahme
- 27,6 Watt
- Wandmontageabstand
- 100,75 mm zwischen den Bohrlöchern
Abbildungen und Diagramme
- Anschlussdiagramm zeigt die Verbindung von DSL-Leitung, PC, Stromadapter und Router.
- Wandmontageskizze verdeutlicht den Abstand der Bohrlöcher und die Montage an der Wand.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Geräte nicht stapeln.
- 5150MHz~5350MHz ist für die Nutzung in Innenräumen vorgesehen.
