Installationsanleitung für DrayTek VigorAP 1060C Access Point

Wichtige Informationen aus der Anleitung

Diese Anleitung unterstützt Sie bei der Installation und Einrichtung des DrayTek VigorAP 1060C. Das Gerät ist für die Decken- oder Wandmontage konzipiert und kann über PoE oder ein Netzteil mit Strom versorgt werden. Die Konfiguration erfolgt entweder über einen Vigor-Router mit AP-Management, die Weboberfläche oder die DrayTek Wireless App.

Lieferumfang

• VigorAP 1060C Hauptgerät
• Montagebasis (für Wand- und Deckenmontage)
• Schraubensets (für Wand- und Deckenmontage)
• Deckenmontagebasen für 9/16" und 15/16" T-Schienen
• RJ-45 Ethernet-Kabel
• Kabelbinder und Schnellstartanleitung

Panel-Erklärung

Das Gerät verfügt über eine LED-Anzeige, einen Ethernet-Port (unterstützt PoE und 2.5Gbps), einen Stromanschluss (12V 2.5A) sowie eine Factory-Reset-Taste. Die LED zeigt den Systemstatus an (z.B. blau blinkend für normalen Betrieb).

Installation

Deckenmontage (Holzdecke)

1. Markieren Sie die Position für die zwei Befestigungslöcher.
2. Bohren Sie die Löcher und setzen Sie die Schrauben ein.
3. Befestigen Sie die Montagebasis fest an der Decke.
4. Schieben Sie den Access Point in die Halterung der Montagebasis.

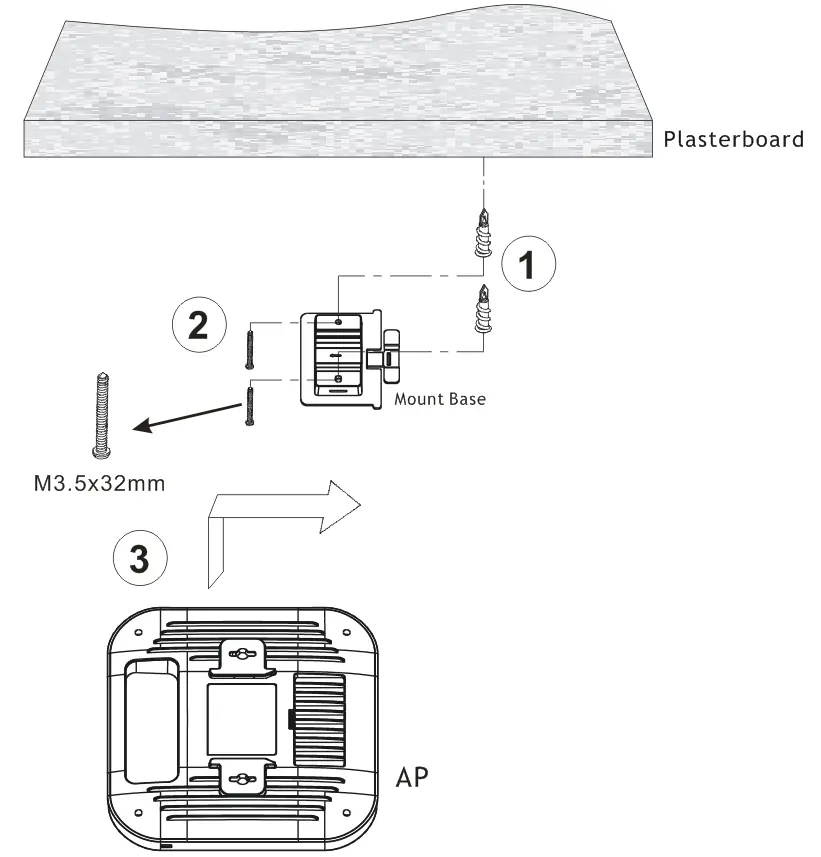

Deckenmontage (Gipskartondecke)

1. Setzen Sie zwei Dübel fest in die Gipskartondecke ein.
2. Befestigen Sie die Montagebasis mit den passenden Schrauben in den Dübeln.
3. Schieben Sie den Access Point in die Halterung.

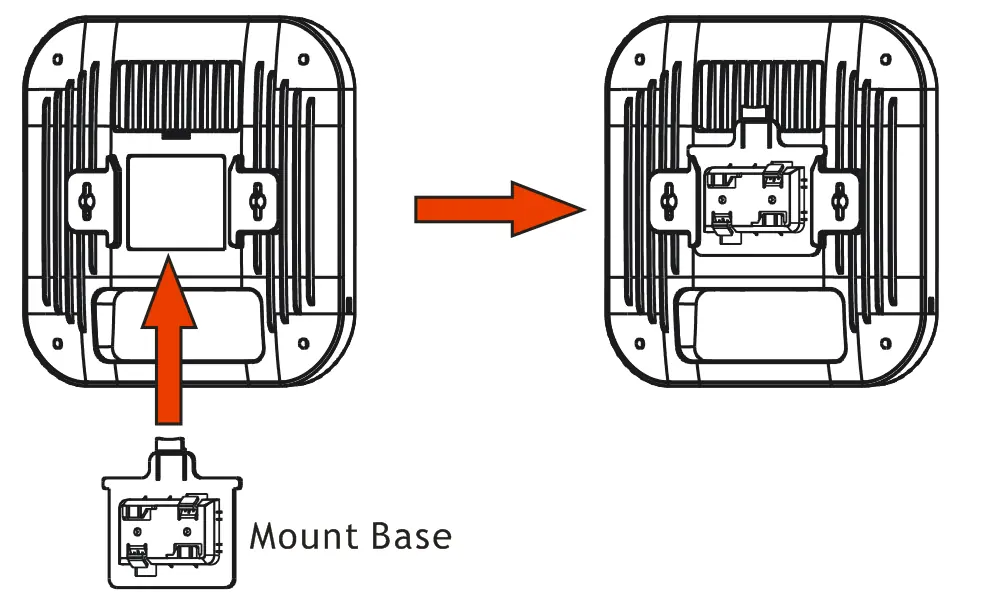

Abgehängte Decke (Leichtbau-Stahlrahmen)

1. Schieben Sie die Montagebasis in den Schlitz des Access Points.
2. Halten Sie den Access Point fest und haken Sie die Montagebasis an den T-Schienen der Deckenkonstruktion ein.

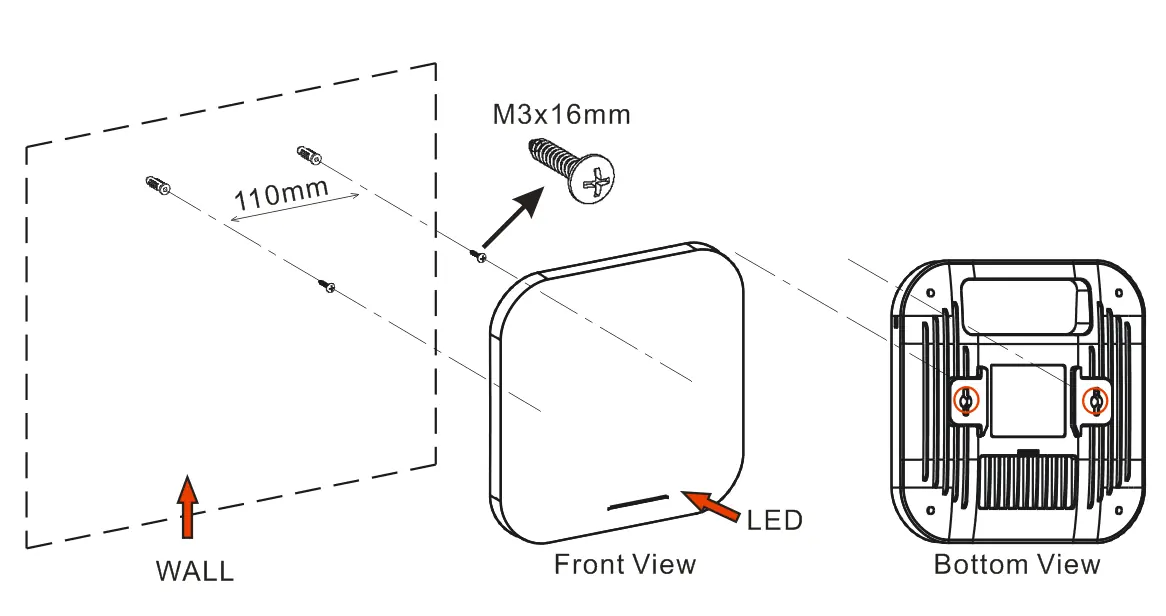

Wandmontage

1. Bohren Sie zwei Löcher im Abstand von 110 mm.
2. Setzen Sie Dübel ein und schrauben Sie die Schrauben ein, bis sie bündig mit der Wand sind.
3. Hängen Sie den Access Point mit den Schlüsselloch-Schlitzen auf der Unterseite in die Schraubenköpfe ein.

Verbindung und Konfiguration

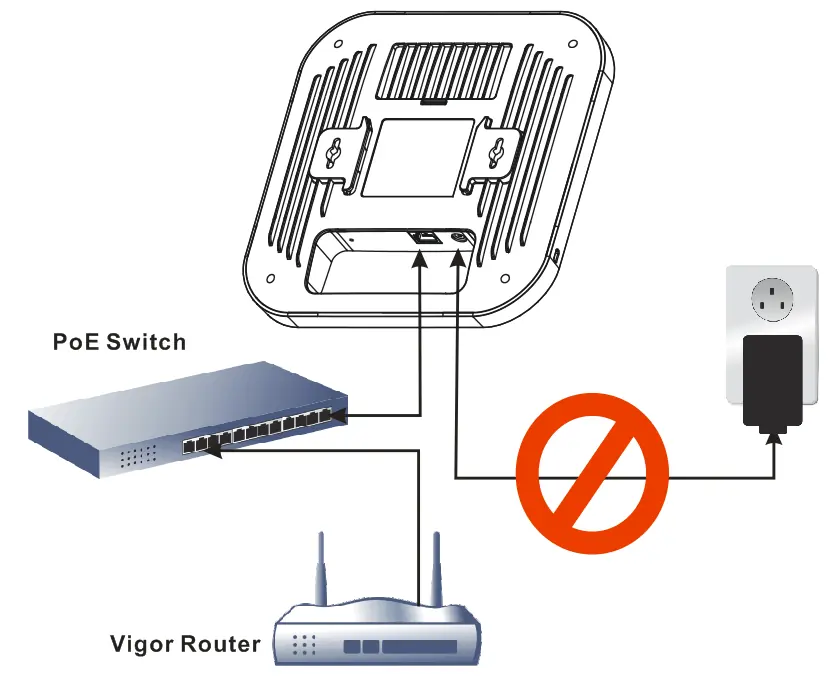

Anschluss: Verbinden Sie den VigorAP über den LAN-Port mit einem PoE-Switch oder nutzen Sie ein externes Netzteil. Bei Verwendung eines PoE-Switches erfolgt die Stromversorgung direkt über das Ethernet-Kabel.

Konfiguration:

• Über Vigor-Router: Nutzen Sie das AP-Management-Menü (Central Management >> AP >> Status) im Router-Interface, um den AP zu finden und zu verwalten.

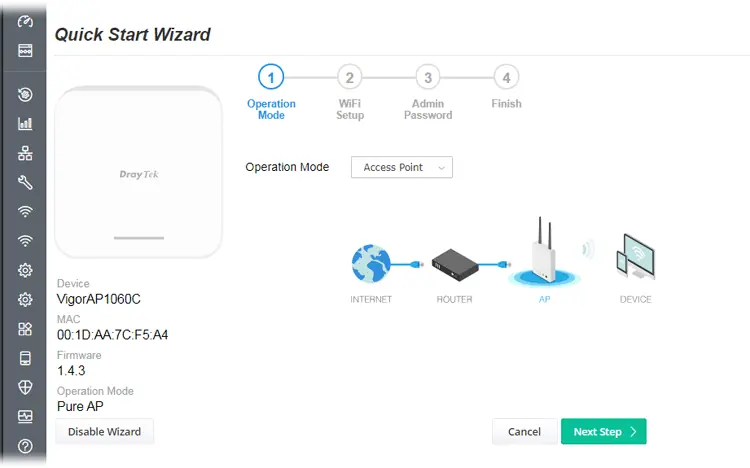

• Weboberfläche: Geben Sie die IP-Adresse des APs in einen Browser ein (Standard: 192.168.1.2, falls kein DHCP-Server vorhanden ist). Standard-Login ist admin/admin.
• DrayTek Wireless App: Scannen Sie den QR-Code auf der Verpackung oder in der Anleitung, um die App herunterzuladen und den AP über das Smartphone zu konfigurieren.

Sicherheit und Wartung

Das Gerät sollte in einem geschützten Bereich bei Temperaturen zwischen 0 und +40 Grad Celsius betrieben werden. Vermeiden Sie direkte Sonneneinstrahlung und Feuchtigkeit. Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.
