Installationsanleitung für Dometic NRX 130S Kühlschrank
Detaillierte Installationsanleitung für den Dometic NRX 130S Kühlschrank. Erfahren Sie alles über die korrekte Belüftung, den elektrischen Anschluss (DC/AC), den Wechsel des Türanschlags und die fachgerechte Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung dient der fachgerechten Installation und Inbetriebnahme der Dometic NRX-Kühlschrankserie. Eine korrekte Installation ist entscheidend für die Lebensdauer und Kühlleistung des Geräts. Achten Sie besonders auf die Belüftungsanforderungen und die elektrischen Anschlusswerte.

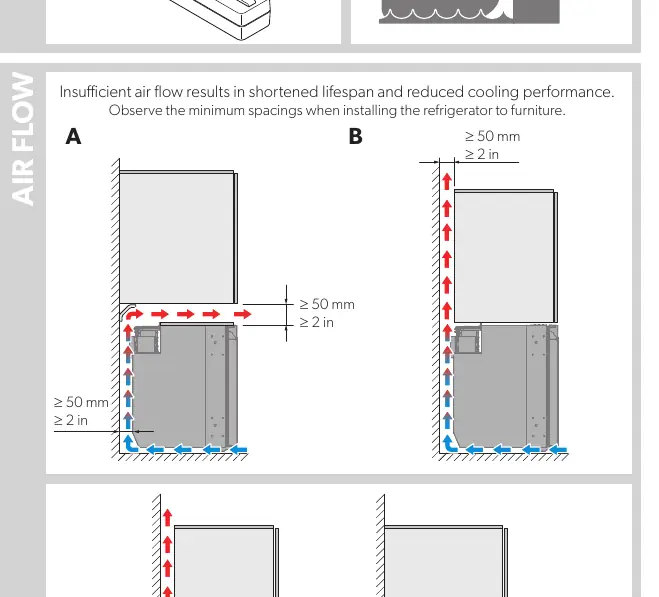

Belüftung und Einbau
Eine unzureichende Luftzirkulation führt zu einer verkürzten Lebensdauer und verminderter Kühlleistung. Beachten Sie bei der Installation in Möbeln zwingend die Mindestabstände von 50 mm (2 in) zu allen Seiten, um einen ausreichenden Luftstrom zu gewährleisten.
Elektrischer Anschluss
Das Gerät kann je nach Modell und Konfiguration mit Gleichstrom (DC) oder Wechselstrom (AC) betrieben werden:
- DC-Betrieb (12/24 V): Verwenden Sie Kabel mit einem ausreichenden Querschnitt (mindestens 4 mm²). Achten Sie auf die korrekte Absicherung (15 A für 12 V und 24 V).
- AC-Betrieb (100-240 V): Der Anschluss erfolgt über das mitgelieferte Netzkabel. Stellen Sie sicher, dass die Steckdose für den Betrieb in Ihrem Land geeignet ist.

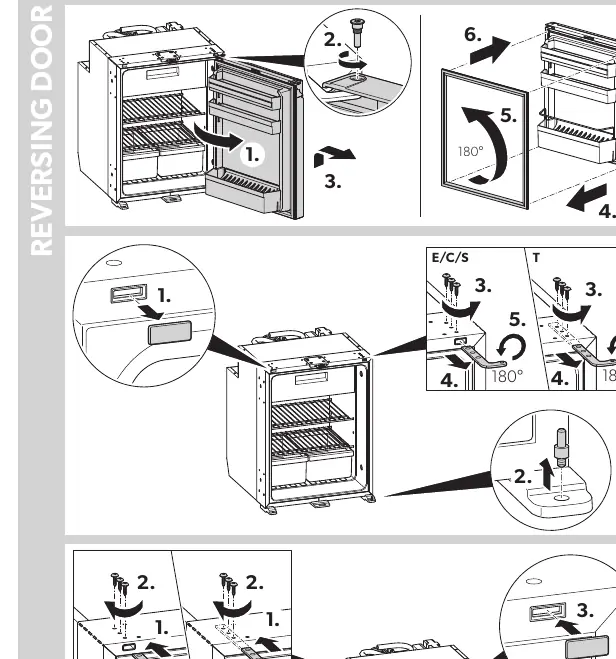

Türanschlag wechseln
Der Türanschlag kann je nach Einbausituation gewechselt werden. Folgen Sie den Schritten in der Anleitung:
- Entfernen Sie die Scharnierabdeckungen und lösen Sie die Schrauben.
- Demontieren Sie die Tür vorsichtig.
- Setzen Sie die Scharniere auf der gegenüberliegenden Seite ein.
- Montieren Sie die Tür neu und stellen Sie sicher, dass sie korrekt schließt und abdichtet.
Montage und Befestigung

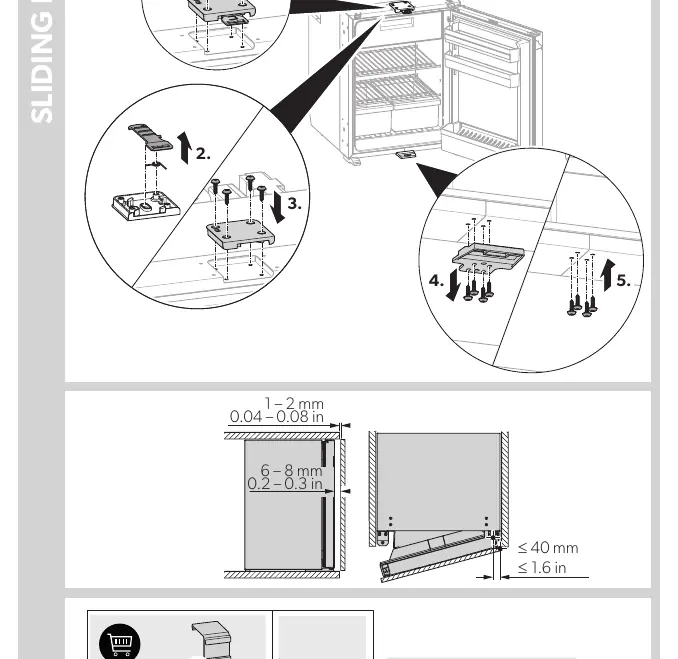

Der Kühlschrank muss sicher im Möbelstück befestigt werden. Nutzen Sie die vorgesehenen Befestigungspunkte am Rahmen. Bei Modellen mit Schleppscharnier (Sliding Hinge) ist auf den korrekten Abstand zwischen Möbeltür und Kühlschranktür zu achten (ca. 1-2 mm bzw. 6-8 mm je nach Konfiguration).

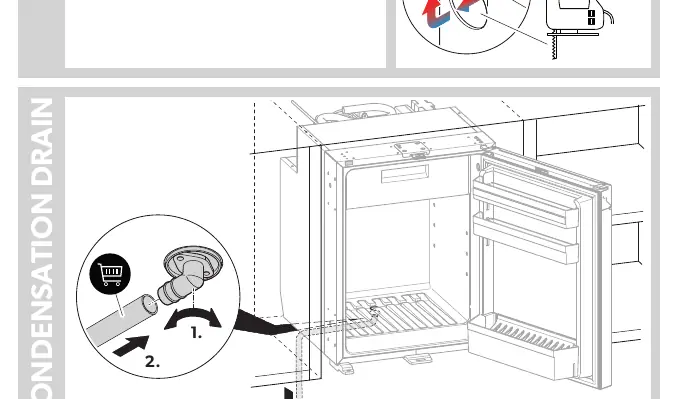

Kondenswasserablauf
Stellen Sie sicher, dass der Kondenswasserablauf frei ist und das Wasser ungehindert abfließen kann. Überprüfen Sie regelmäßig, ob der Ablaufschlauch korrekt positioniert ist.
Herstellerinformationen
Dometic
Praktische Hilfe
Typische Probleme
Verminderte Kühlleistung
Überprüfen Sie die Belüftung. Stellen Sie sicher, dass die Mindestabstände von 50 mm eingehalten werden.
Kühlschrank schaltet nicht ein
Überprüfen Sie die Spannungsversorgung (12/24V DC oder 100-240V AC) und die Sicherung (15A).
Vor der Verwendung
- Mindestabstand von 50 mm zu allen Seiten einhalten.
- Kabelquerschnitt für DC-Betrieb prüfen (mind. 4 mm²).
- Sicherung für 12V/24V Betrieb (15A) installieren.
- Kondenswasserablauf auf freien Durchfluss prüfen.
- Türdichtung auf korrekten Sitz nach dem Einbau prüfen.
Technische Daten in der Praxis
- 100-240 V AC
- Betriebsspannung für Wechselstrom (Netzanschluss).
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Luftzirkulation: Warme Luft muss oben entweichen können.
- Die Türanschlag-Grafiken zeigen die Demontage der Scharniere und das Umsetzen auf die andere Seite.
- Die Befestigungsgrafiken zeigen die Verschraubung des Rahmens im Möbelstück.
Modellkompatibilität
- Geeignet für den Einbau in Fahrzeuge (Wohnmobile, Boote).
- Nicht für den Betrieb bei extremer Neigung (>30°) über längere Zeit (>2h) geeignet.
