Anleitung zum Wechseln der Dekorplatte und des Türschlosses Dometic REF 10-Series
Erfahren Sie, wie Sie die Dekorplatte wechseln und das Türschloss bei Ihrem Dometic REF 10-Series Kühlschrank austauschen. Schritt-für-Schritt-Anleitung für verschiedene Modelle.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zum Wechseln der Dekorplatte und des Türschlosses für die Dometic REF 10-Series Kühlschränke. Es ist wichtig, die Materialstärke der Dekorplatte zu beachten, da diese den Montageprozess beeinflusst. Die Anleitung deckt verschiedene Modelle der 10-Serie ab.

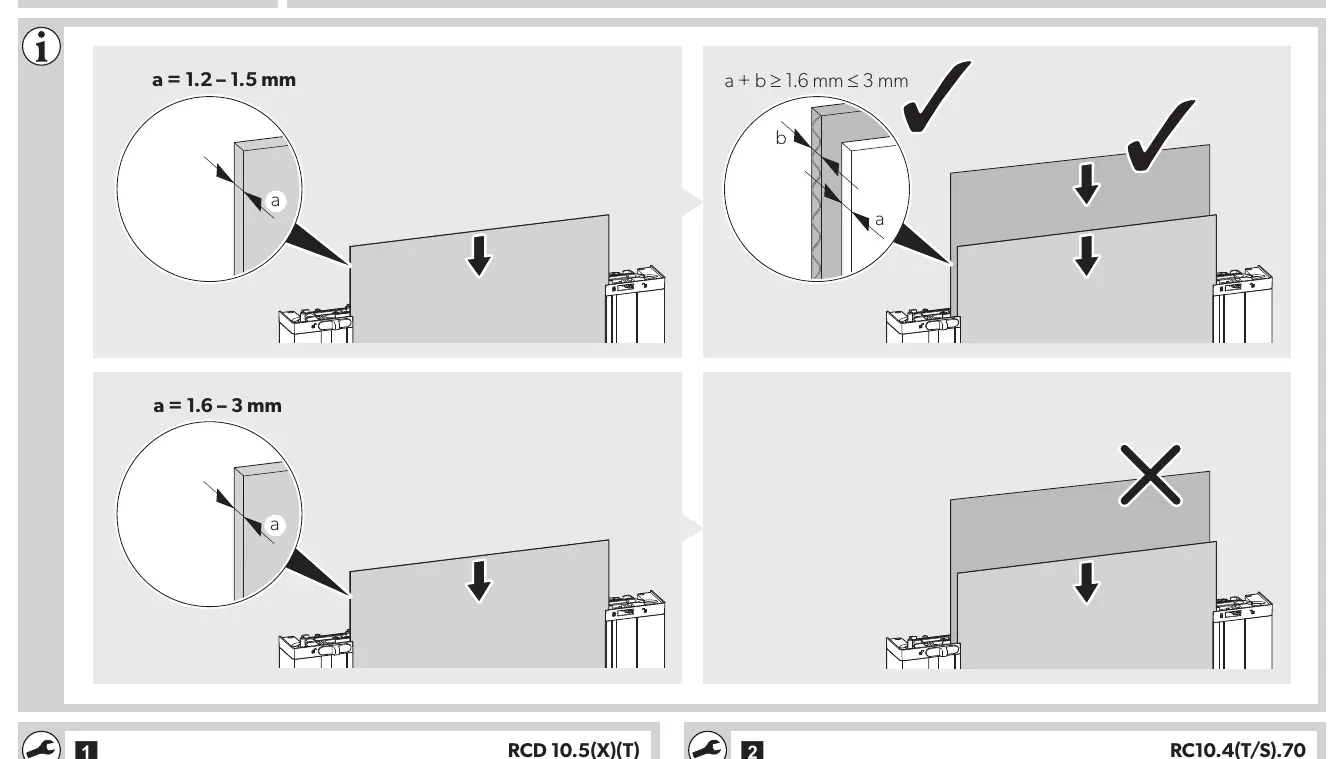

Dekorplatte wechseln
Die Dekorplatte muss eine Stärke zwischen 1,2 mm und 3 mm aufweisen. Achten Sie auf die korrekte Ausrichtung beim Einschieben in die Türführung.
- Bei einer Plattenstärke von 1,2–1,5 mm wird die Platte direkt eingeschoben.
- Bei einer Plattenstärke von 1,6–3 mm ist auf die korrekte Positionierung der Dichtung und der Platte zu achten (a + b ≥ 1,6 mm ≤ 3 mm).
- Entfernen Sie die seitlichen Leisten, um die Platte zu entnehmen oder einzusetzen.

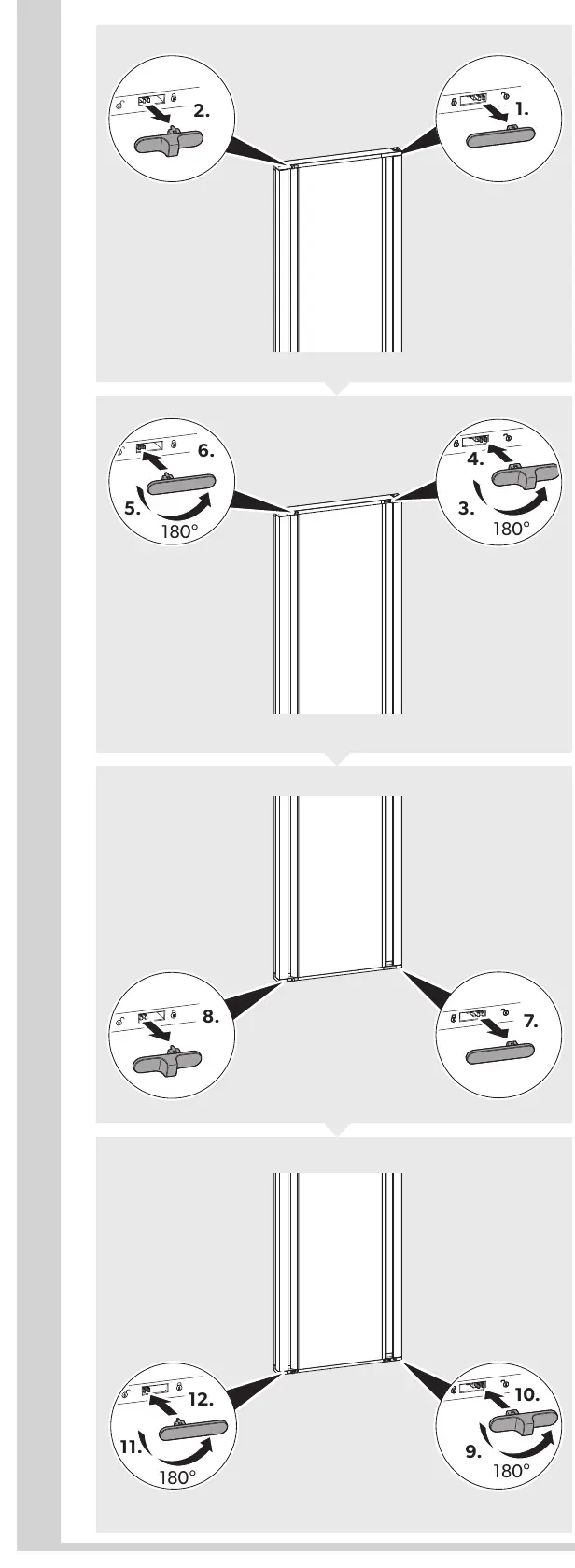

Türschloss wechseln
Das Türschloss kann für verschiedene Anschlagrichtungen angepasst werden.
- Entfernen Sie die Abdeckungen oder Sicherungen des Schlosses.
- Lösen Sie den Verriegelungsmechanismus.
- Drehen Sie das Schloss um 180 Grad, um die gewünschte Öffnungsrichtung zu erreichen.
- Setzen Sie das Schloss wieder ein und sichern Sie es.
Herstellerinformationen
Dometic
Praktische Hilfe
Typische Probleme
Prüfen Sie, ob die Materialstärke innerhalb des zulässigen Bereichs von 1,2 mm bis 3 mm liegt.
Stellen Sie sicher, dass das Schloss nach der Drehung um 180 Grad korrekt in der Führung sitzt und vollständig eingerastet ist.
Vor der Verwendung
- Identifizieren Sie Ihr spezifisches Modell der REF 10-Serie.
- Messen Sie die Dicke der neuen Dekorplatte (muss zwischen 1,2 mm und 3 mm liegen).
- Stellen Sie sicher, dass die seitlichen Leisten der Tür entfernt wurden, bevor Sie die Platte wechseln.
