Installationsanleitung für Dometic RTX 1000 und RTX 2000 Standklimaanlage
Installationsanleitung für die Dometic RTX 1000 und RTX 2000 Standklimaanlage. Schritt-für-Schritt-Anleitung zur Montage, Dachausschnitt, Abdichtung und elektrischen Verkabelung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung beschreibt die fachgerechte Installation der Dometic RTX 1000 und RTX 2000 Standklimaanlagen. Die Installation erfordert präzise Arbeiten am Fahrzeugdach sowie den elektrischen Anschluss an das 12V-Bordnetz. Stellen Sie sicher, dass Sie alle Anweisungen und Sicherheitshinweise vor Beginn der Arbeiten gelesen haben.
Vorbereitung und Dachausschnitt

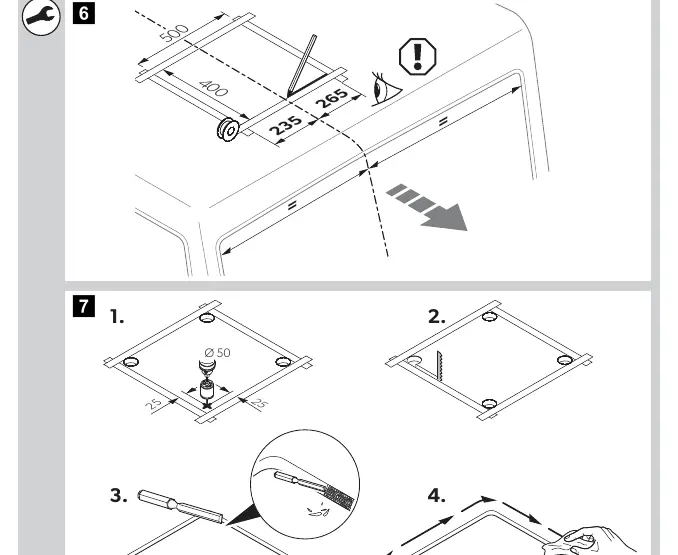

Für die Montage ist ein Dachausschnitt erforderlich. Beachten Sie die folgenden Schritte:
- Markieren Sie den Ausschnitt gemäß den Vorgaben (500 x 400 mm).
- Achten Sie auf die korrekte Positionierung und die Einhaltung der Abstände zu anderen Fahrzeugaufbauten.
- Verwenden Sie geeignetes Werkzeug, um den Ausschnitt sauber auszuführen.
- Entgraten Sie die Schnittkanten und schützen Sie diese vor Korrosion.
Abdichtung

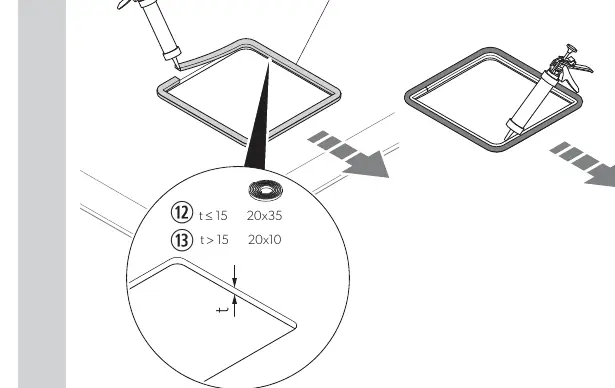

Eine korrekte Abdichtung ist entscheidend, um Undichtigkeiten zu vermeiden:
- Reinigen Sie die Dachfläche gründlich von Schmutz und Fett.
- Tragen Sie das Dichtmittel gemäß den Vorgaben auf.
- Beachten Sie die unterschiedlichen Dichtungsstärken je nach Dachbeschaffenheit (t ≤ 15 mm oder t > 15 mm).
Montage der Klimaanlage
Die Montage erfolgt durch das Dach:

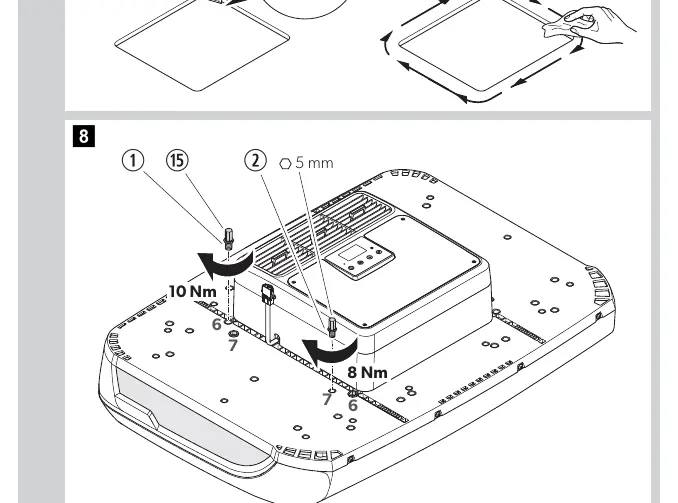

- Setzen Sie die Klimaanlage vorsichtig in den vorbereiteten Ausschnitt ein.
- Verwenden Sie die mitgelieferten Befestigungselemente.
- Ziehen Sie die Schrauben mit den vorgeschriebenen Drehmomenten an: 10 Nm für die Hauptbefestigung, 8 Nm für die Sicherung.
- Überprüfen Sie die korrekte Ausrichtung der Einheit.
Elektrischer Anschluss

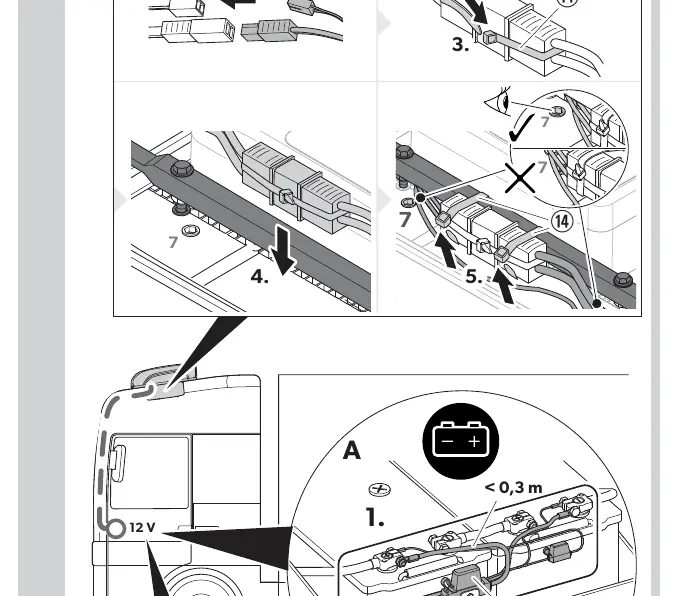

Der elektrische Anschluss muss sicher und gemäß den Vorgaben erfolgen:
- Verbinden Sie das Gerät mit dem 12V-Bordnetz.
- Achten Sie auf die korrekte Polung und den Leitungsquerschnitt.
- Stellen Sie sicher, dass die Verbindung zum Akku kurz gehalten wird (Abstand < 0,3 m).
- Verwenden Sie die mitgelieferten Stecker und achten Sie auf eine zugentlastete Verlegung der Kabel.
Herstellerinformationen
Dometic
Praktische Hilfe
Typische Probleme
Undichtigkeit am Dach
Überprüfen Sie die korrekte Anwendung des Dichtmittels und ob die Dichtungsstärke (t ≤ 15 mm oder t > 15 mm) passend zur Dachdicke gewählt wurde.
Klimaanlage sitzt nicht fest
Stellen Sie sicher, dass die Schrauben mit dem korrekten Drehmoment (10 Nm bzw. 8 Nm) angezogen wurden.
Elektrische Verbindung fehlerhaft
Prüfen Sie die 12V-Verbindung zum Akku und stellen Sie sicher, dass der Abstand zum Akku weniger als 0,3 m beträgt.
Vor der Verwendung
- Dachausschnitt auf korrekte Maße (500 x 400 mm) prüfen.
- Dachstärke messen, um die richtige Dichtung zu wählen.
- Schnittkanten am Dach entgraten und gegen Korrosion schützen.
- 12V-Stromversorgung und Leitungsquerschnitt sicherstellen.
- Drehmomentschlüssel für die Montage bereitstellen (10 Nm, 8 Nm, 5 Nm).
Technische Daten in der Praxis
- t ≤ 15 mm / t > 15 mm
- Unterscheidung der Dachdicke für die Wahl der richtigen Dichtung.
Abbildungen und Diagramme
- Die Maße x, L1, L2 und L3 dienen der Berechnung der benötigten Schraubenlängen basierend auf der Dachdicke.
- Die Pfeile zeigen die korrekte Platzierung der Dichtungen und Befestigungsschrauben.
Modellkompatibilität
- Nur für 12V-Systeme geeignet.
- Universal 3 Modellreihe.
