Installations- und Bedienungsanleitung für Dometic NRX Kühlschrank
Detaillierte Installations- und Bedienungsanleitung für die Dometic NRX Kühlschrank-Serie. Erfahren Sie alles über korrekte Belüftung, elektrischen Anschluss (DC/AC), Türanschlagwechsel und Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Diese Anleitung enthält wichtige technische Spezifikationen und Installationsschritte für die Dometic NRX-Kühlschrankserie. Eine korrekte Installation ist entscheidend für die Lebensdauer und Kühlleistung des Geräts.

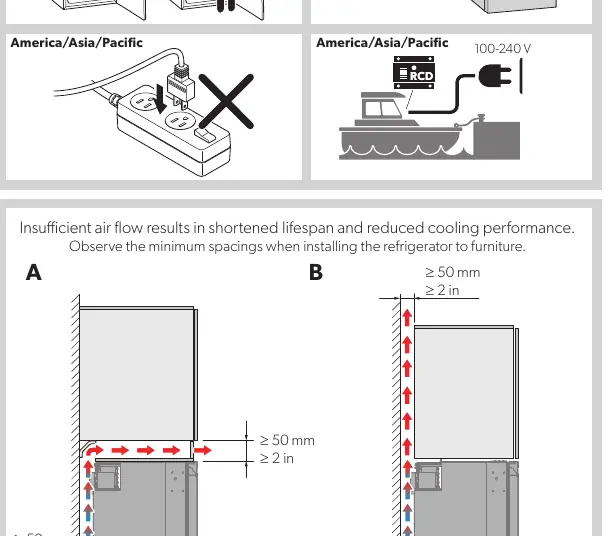

- Belüftung: Eine unzureichende Luftzirkulation führt zu einer verkürzten Lebensdauer und reduzierter Kühlleistung. Halten Sie bei der Installation in Möbeln einen Mindestabstand von 50 mm (2 Zoll) zu allen Seiten ein.

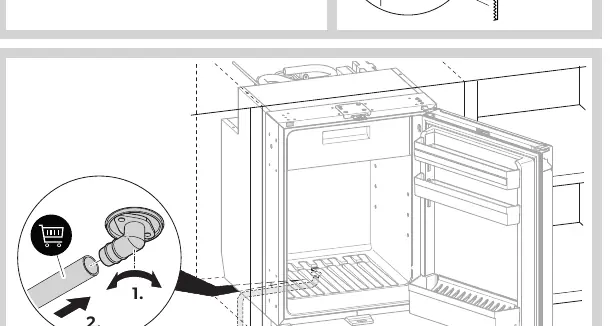

- Kondenswasserablauf: Stellen Sie sicher, dass der Kondenswasserablauf korrekt installiert ist, um Feuchtigkeitsansammlungen zu vermeiden.
Elektrischer Anschluss
Das Gerät kann mit Gleichstrom (DC) oder Wechselstrom (AC) betrieben werden.

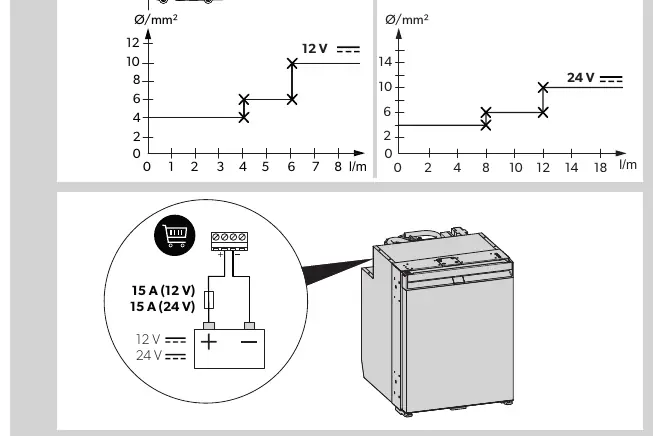

- DC-Betrieb (12/24V): Verwenden Sie Kabel mit einem Querschnitt von mindestens 4 mm². Achten Sie auf die korrekte Absicherung (15A für 12V und 24V).
- AC-Betrieb (100-240V): Der Anschluss erfolgt über den vorgesehenen AC-Stecker.

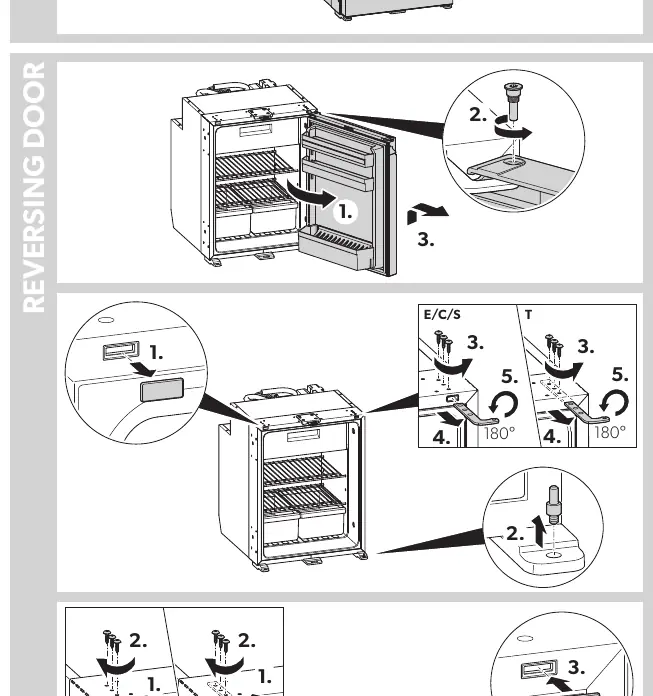

Türanschlag wechseln
Die Tür des Kühlschranks kann für einen Links- oder Rechtsanschlag umgebaut werden. Befolgen Sie die Schritte in der Anleitung sorgfältig, um die Dichtigkeit der Tür zu gewährleisten. Achten Sie darauf, die Scharniere und den Schließmechanismus korrekt zu positionieren.
Einbau und Befestigung

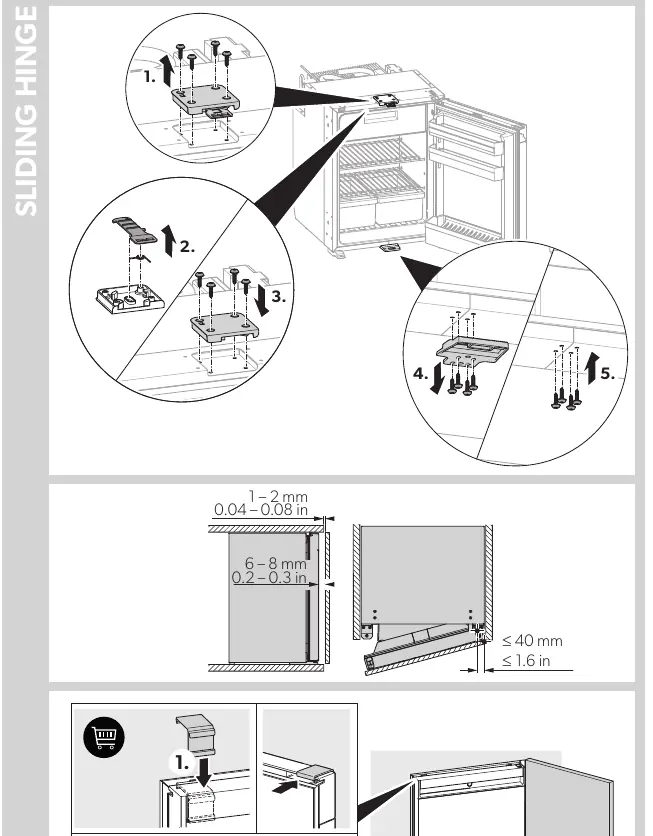

Die Montage erfolgt durch die Befestigung des Rahmens am Möbelstück. Achten Sie darauf, dass das Gerät fest sitzt und die Scharniere (insbesondere bei Verwendung des Schiebe-Scharniers) korrekt eingestellt sind, um ein reibungsloses Öffnen und Schließen zu ermöglichen.
Herstellerinformationen
Dometic
Praktische Hilfe
Typische Probleme
Reduzierte Kühlleistung oder verkürzte Lebensdauer
Stellen Sie sicher, dass die Mindestabstände von 50 mm für die Belüftung eingehalten werden.
Fehlerhafter Türschluss
Überprüfen Sie die Einstellung der Scharniere und des Schiebe-Scharniers gemäß den Montageanweisungen.
Vor der Verwendung
- Mindestabstand von 50 mm (2 Zoll) zur Belüftung einhalten
- Kabelquerschnitt für DC-Anschluss prüfen (mind. 4 mm²)
- Sicherung für 12V/24V DC auf 15A prüfen
- Kondenswasserablauf auf korrekte Montage prüfen
- Spannungsversorgung (12/24V DC oder 100-240V AC) verifizieren
Technische Daten in der Praxis
- Mindestabstand
- 50 mm (2 Zoll) für ausreichende Luftzirkulation erforderlich.
- DC-Sicherung
- 15A Absicherung für 12V und 24V Systeme erforderlich.
- Kabelquerschnitt
- Mindestens 4 mm² für DC-Verkabelung.
Abbildungen und Diagramme
- Die Belüftungsdiagramme zeigen die notwendigen Abstände zu Möbelwänden.
- Die DC-Anschlussdiagramme illustrieren die Verkabelung und Absicherung.
- Die Türanschlag-Diagramme zeigen die Demontage und Montage der Scharniere für den Seitenwechsel.
Modellkompatibilität
- Geeignet für 12/24V DC und 100-240V AC Stromversorgung.
- Modelle NRX 0035 bis 0130 und 1035 bis 1130 abgedeckt.
