Installationsanleitung für Dometic RMD10-Serie Absorber-Kühlschrank

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die fachgerechte Installation der Dometic RMD10-Serie Absorber-Kühlschränke. Sie enthält wichtige Anweisungen für die Montage, den Gas- und Elektroanschluss sowie Sicherheitshinweise, die für einen sicheren Betrieb unerlässlich sind. Das Gerät ist für den Einbau in Campingwagen und Wohnmobile vorgesehen.

Sicherheitshinweise

• Explosionsgefahr: Das Absorptionsaggregat steht unter hohem Druck und darf niemals geöffnet werden.
• Brandgefahr: Nur Propan- oder Butangas verwenden (kein Erdgas). Zur Lecksuche niemals offene Flammen verwenden.
• Gesundheitsgefahr: Bei sichtbaren Beschädigungen darf das Gerät nicht in Betrieb genommen werden. Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
• Transport: Das Gerät nur am Gehäuse halten, nicht an den Gasleitungen oder dem Absorptionsaggregat.

Vorbereitung der Installation

Der Kühlschrank muss in einer Nische installiert werden, die eine sichere Befestigung bei Fahrzeugbewegung gewährleistet. Beachten Sie folgende Punkte:

• Neigung: Das Fahrzeug muss waagerecht stehen; die Neigung des Kühlschranks darf 3° nicht überschreiten.
• Abstände: Ein Mindestabstand von 5 mm zum Boden ist erforderlich, damit die Tür korrekt öffnet.
• Belüftung: Eine ausreichende Zu- und Abluftführung ist zwingend erforderlich, um Überhitzung zu vermeiden.

Installation des Kühlschranks

Der Kühlschrank muss zugänglich für Servicearbeiten montiert werden. Die Belüftungs- und Entlüftungsöffnungen in der Außenwand müssen mit einem Gitter versehen sein. Wenn der Mindestabstand zwischen den Öffnungen nicht eingehalten werden kann, muss eine Dachventilator-Lösung installiert werden.

Gasanschluss

Der Anschluss darf nur durch Fachpersonal unter Einhaltung geltender Normen erfolgen.

• Schlauchverbindungen sind nicht zulässig.
• Verwenden Sie ausschließlich metallgedichtete Schraubverbindungen.
• Der Gasfilter (weiß) in der Zuleitung darf nicht entfernt werden.
• Nach der Installation muss eine Leck- und Flammprüfung durch einen autorisierten Spezialisten durchgeführt werden.

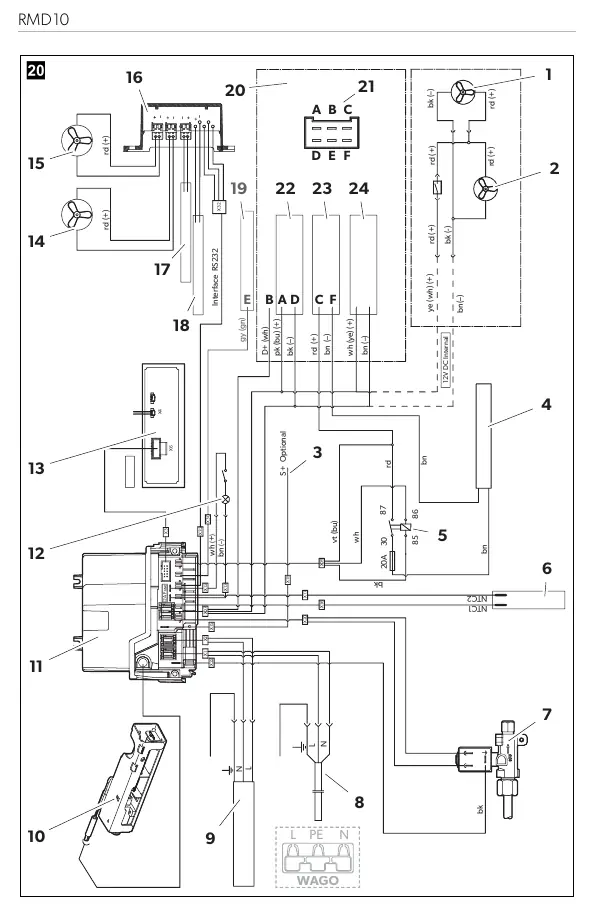

Elektroanschluss

Die elektrische Installation muss durch Fachpersonal erfolgen.

• Sicherstellen, dass die Anschlüsse trocken sind.
• Die Zuleitung zum Heizelement muss mit einer 20 A-Sicherung geschützt werden.
• Die Zuleitung zur Elektronik muss mit einer 2 A-Sicherung geschützt werden.
• Das Gerät verfügt über eine CI-Bus-Schnittstelle zur Steuerung über ein kompatibles Fahrzeugdisplay.

Technische Daten

Die RMD10-Serie ist für eine Anschlussspannung von 230 V~ / 50 Hz und 12 V= ausgelegt. Der Gasverbrauch liegt bei 580 g/24 h. Die Klimaklasse ist SN.
