Installationsanleitung für Dometic RML 10.4, RML 10.4S, RML 10.4T Absorber-Kühlschrank

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für die Absorber-Kühlschränke der Dometic 10-Serie (RML 10.4, RML 10.4S, RML 10.4T). Die Installation darf nur von qualifiziertem Fachpersonal durchgeführt werden. Eine unsachgemäße Installation kann zu Leistungseinbußen, Sicherheitsrisiken oder Schäden am Gerät führen.

Sicherheitshinweise

• Explosionsgefahr: Öffnen Sie niemals das Absorberaggregat. Betreiben Sie das Gerät nur mit dem auf dem Typenschild angegebenen Druck.
• Brandgefahr: Verwenden Sie keine brennbaren Materialien wie Silikon-Dichtmittel für den zugdichten Einbau. Verwenden Sie nur Propan- oder Butangas.
• Gesundheitsgefahr: Bei Beschädigung des Gerätekreislaufs (Ammoniakgeruch) Gerät ausschalten, offene Flammen vermeiden und den Raum gut lüften.

Vorbereitung der Installation

Der Kühlschrank muss waagerecht eingebaut werden (max. 3° Neigung). Er muss in einer Nische installiert werden, die für Wartungsarbeiten zugänglich ist. Ein Mindestabstand von 5 mm zum Boden ist erforderlich, damit die Tür korrekt öffnet.

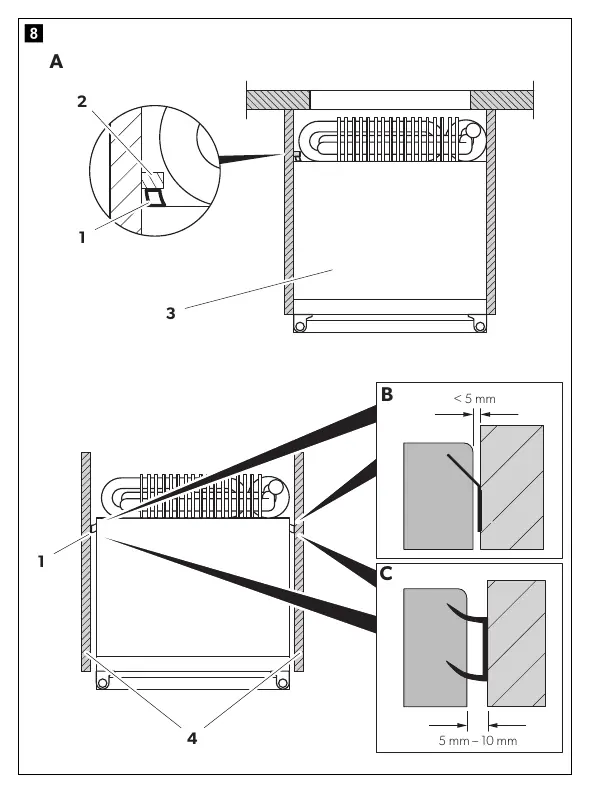

Zugdichter Einbau

Gasbetriebene Kühlschränke in Wohnwagen oder Wohnmobilen müssen zugdicht eingebaut werden, um zu verhindern, dass Verbrennungsluft aus dem Innenraum entnommen wird oder Abgase in den Wohnraum gelangen. Es stehen drei Versionen zur Verfügung:

• Stopbalken hinter dem Kühlschrank: Flexible Dichtlippe an eine Anschlagleiste hinter dem Gerät kleben.
• Seitlicher Spaltabstand bis 5 mm: Dichtlippen an die Seite des Möbelstücks kleben.
• Seitlicher Spaltabstand 5-10 mm: Doppellippige Dichtung an die Seite des Möbelstücks kleben.

Be- und Entlüftungsöffnungen

In der Außenwand müssen eine Belüftungs- und eine Entlüftungsöffnung mit Lüftungsgitter (LS230 oder LS330) vorgesehen werden. Der Abstand zwischen den Öffnungen muss mindestens 1050 mm betragen. Falls dies nicht möglich ist, muss ein Dachlüfter installiert werden.

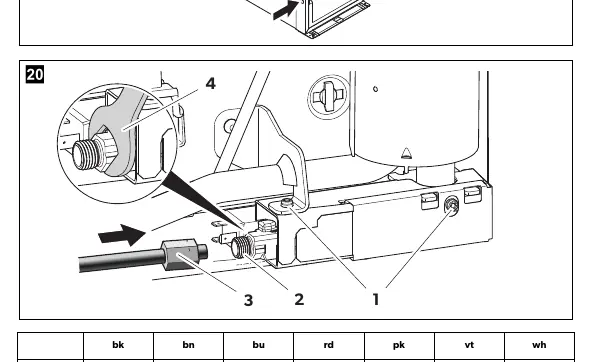

Anschluss an die Gasversorgung

Der Anschluss darf nur durch eine Fachkraft erfolgen. Es ist eine metallisch dichtende Schraubverbindung zu verwenden. Ein Schlauchanschluss ist nicht zulässig. Nach der Installation muss eine Dichtheitsprüfung und eine Flammprobe durchgeführt werden.

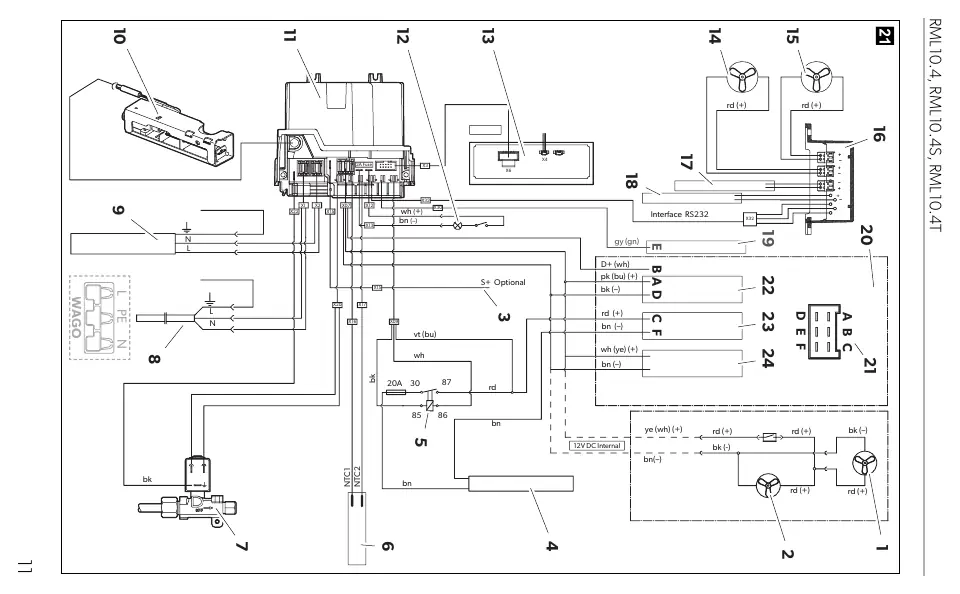

Anschluss an Gleichstrom (DC) und Wechselstrom (AC)

Die elektrische Installation muss den geltenden Vorschriften entsprechen. Die Versorgungsleitungen für das Heizelement (20 A Sicherung) und die Elektronik (2 A Sicherung) müssen getrennt abgesichert werden. Die Elektronik nutzt das D+-Signal, um den laufenden Motor zu erkennen.

Technische Daten

Die Geräte sind für 230 V AC und 12 V DC ausgelegt. Der Gasanschlussdruck beträgt 30 mbar. Die Klimaklasse ist SN.
