Installations- und Bedienungsanleitung für Sole-Wasser-Wärmepumpe Dimplex SI 130TU
Detaillierte Installations- und Bedienungsanleitung für die Sole-Wasser-Wärmepumpe Dimplex SI 130TU. Enthält wichtige Informationen zu Montage, elektrischem Anschluss, Inbetriebnahme, Wartung und technischen Daten.
Inhaltsverzeichnis

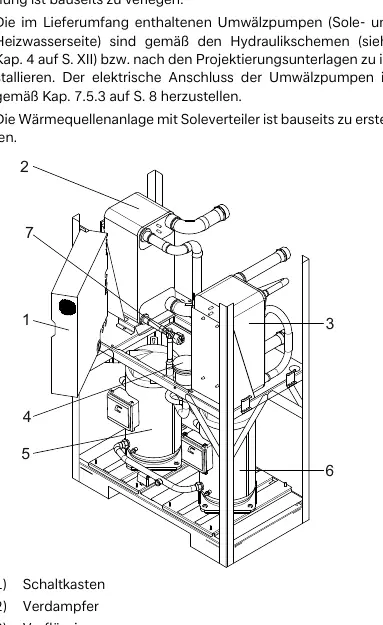

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an Fachpersonal für die Installation und Wartung der Sole-Wasser-Wärmepumpe Dimplex SI 130TU. Arbeiten an der Wärmepumpe dürfen nur von autorisiertem Kundendienst durchgeführt werden. Die Einhaltung der länderspezifischen Vorschriften und VDE-Normen ist zwingend erforderlich. Ein Durchflussschalter ist bei externer Ansteuerung zwingend vorzusehen, um den Verdichter bei fehlendem Volumenstrom zu schützen.
Beschreibung des Geräts
Die SI 130TU ist eine anschlussfertige Sole-Wasser-Wärmepumpe für die Innenaufstellung. Sie verfügt über ein Blechgehäuse, einen Schaltkasten und einen integrierten Wärmepumpenmanager. Der Kältekreis ist hermetisch geschlossen und verwendet das Kältemittel R410A.

Transport und Aufstellung
Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° gekippt werden. Nach dem Transport müssen die Transportsicherungen am Boden beidseitig entfernt werden. Die Aufstellung muss in einem frostfreien, trockenen Raum auf einer ebenen, glatten und waagerechten Fläche erfolgen. Ein Wartungsabstand von ca. 1 m vor dem Gerät ist einzuhalten.

Montage und Installation
Vor dem Anschluss der heizwasserseitigen Leitungen muss die Heizungsanlage gespült werden, um Verunreinigungen zu entfernen. Im Soleeintritt der Wärmepumpe muss zwingend der beiliegende Schmutzfänger montiert werden. Die Solekonzentration muss mindestens 25 % betragen (Frostschutz auf Monoethylenglykol- oder Propylenglykolbasis). Der maximale Prüfdruck beträgt 6,0 bar.

Elektrischer Anschluss
Alle elektrischen Arbeiten müssen von einer Elektrofachkraft unter Beachtung der VDE-Vorschriften und TAB durchgeführt werden. Last- und Signalleitungen müssen getrennt in den Schaltkasten eingeführt werden. Ein Rechtsdrehfeld ist zu beachten, da sonst der Anlauf der Wärmepumpe verhindert wird. Die Steuerspannung für den Wärmepumpenmanager muss an Dauerspannung liegen.

Inbetriebnahme
Die Inbetriebnahme erfolgt über den Wärmepumpenmanager. Vorab müssen alle Anschlüsse geprüft, die Anlagen gefüllt und entlüftet sowie alle Schieber geöffnet sein.
Pflege und Reinigung
Um Betriebsstörungen durch Ablagerungen zu vermeiden, ist auf eine saubere Installation zu achten. Der Schmutzfänger im Soleeintritt sollte einen Tag nach Inbetriebnahme gereinigt werden. Bei Verschmutzung des Verflüssigers ist eine Reinigung durch einen Fachmann mit 5 %-iger Phosphorsäure oder Ameisensäure möglich.
Störungsbehebung
Störungen werden im Display des Wärmepumpenmanagers angezeigt. Wenn eine Störung nicht selbst behoben werden kann, ist der autorisierte Kundendienst zu verständigen. Vor dem Öffnen des Geräts müssen alle Stromkreise spannungsfrei geschaltet werden; nach dem Abschalten ist eine Wartezeit von mindestens 5 Minuten einzuhalten.
Technische Daten
Die Wärmepumpe hat Abmessungen von 1890 x 1350 x 750 mm und ein Gewicht von 824 kg. Die Schutzart beträgt IP 21. Der maximale Betriebsdruck liegt bei 3,0 bar.
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Rechtsdrehfeld prüfen; bei falscher Verdrahtung wird der Anlauf verhindert.
Störungen und Fehlersuche in der Anleitung des Wärmepumpenmanagers prüfen.
Verflüssiger durch Fachmann reinigen lassen (z.B. mit 5 %-iger Phosphorsäure).
Vor der Verwendung
- Transportsicherungen am Boden entfernt?
- Heizungsanlage gespült und entlüftet?
- Schmutzfänger im Soleeintritt montiert?
- Alle Schieber im Sole- und Heizkreislauf geöffnet?
- Wärmepumpenmanager konfiguriert?
- Elektrische Anschlüsse auf Rechtsdrehfeld geprüft?
Technische Daten in der Praxis
- Max. Betriebsdruck
- 3,0 bar (Wärmequelle/Wärmesenke).
- Solekonzentration
- Mindestens 25 % Frostschutzmittel.
Abbildungen und Diagramme
- Abb. 7.4: Kabeleinführung Schaltkasten - Last- und Signalleitungen müssen getrennt eingeführt werden.
- Abb. 7.2/7.3: Fühlerkennlinien für die Temperaturfühler zur korrekten Konfiguration.
Modellkompatibilität
- Nicht für Nutzung über 2000 m über NN bestimmt.
- Nur für Innenaufstellung geeignet.
- Solekonzentration bei Soleeintrittstemperatur von -10 °C auf 30 % anpassen.
