Installationsanleitung für Wasser-Wasser-Wärmepumpe Dimplex WI 120TU
Schnelle Installationsanleitung für die Dimplex WI 120TU Wasser-Wasser-Wärmepumpe. Enthält detaillierte Schaltpläne, hydraulische Anschlüsse und Verdrahtungspläne für den WPM Econ5+ Regler.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für die Wasser-Wasser-Wärmepumpe Dimplex WI 120TU. Es richtet sich an qualifiziertes Fachpersonal und enthält essenzielle Schaltpläne für die elektrische Verdrahtung sowie hydraulische Schemata. Die Anleitung konzentriert sich auf die korrekte Verbindung der Wärmepumpe mit dem Wärmepumpenmanager (WPM Econ5+) und dem elektrischen Verteilungssystem.
Elektrischer Anschluss
Die Anleitung enthält einen detaillierten Schaltplan für die Verbindung zwischen der Wärmepumpe (+A100/+A200) und der Elektroverteilung (+A300). Wichtige Komponenten sind:
- Sicherung Wärmepumpenmanager
- Sicherung Wärmepumpe (-X1)
- Schütz EVU-Sperre (-K22)
- Anschlussklemmen für Stromversorgung und Steuerung
Hydraulisches Schema
Das Dokument bietet ein hydraulisches Schema (hydraulic 1), das die Anordnung der Pumpen, Ventile und Sensoren im System darstellt. Dies umfasst die Einbindung von Heizungsumwälzpumpen, Mischern und Warmwasserbereitung.
Verdrahtung WPM Econ5+

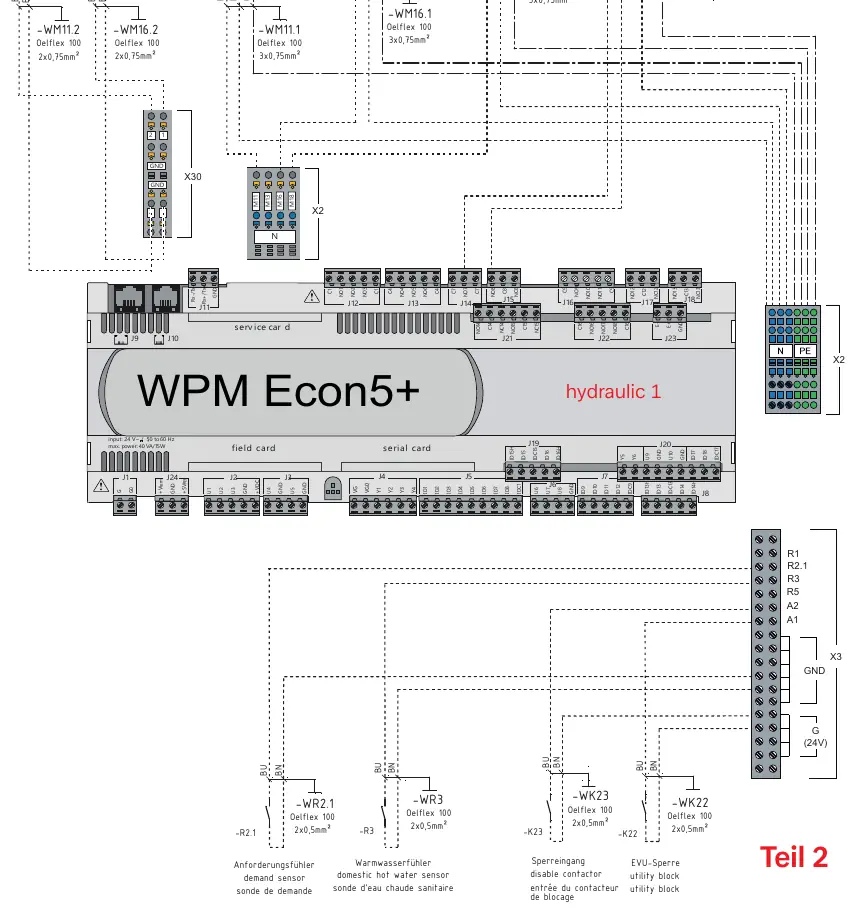

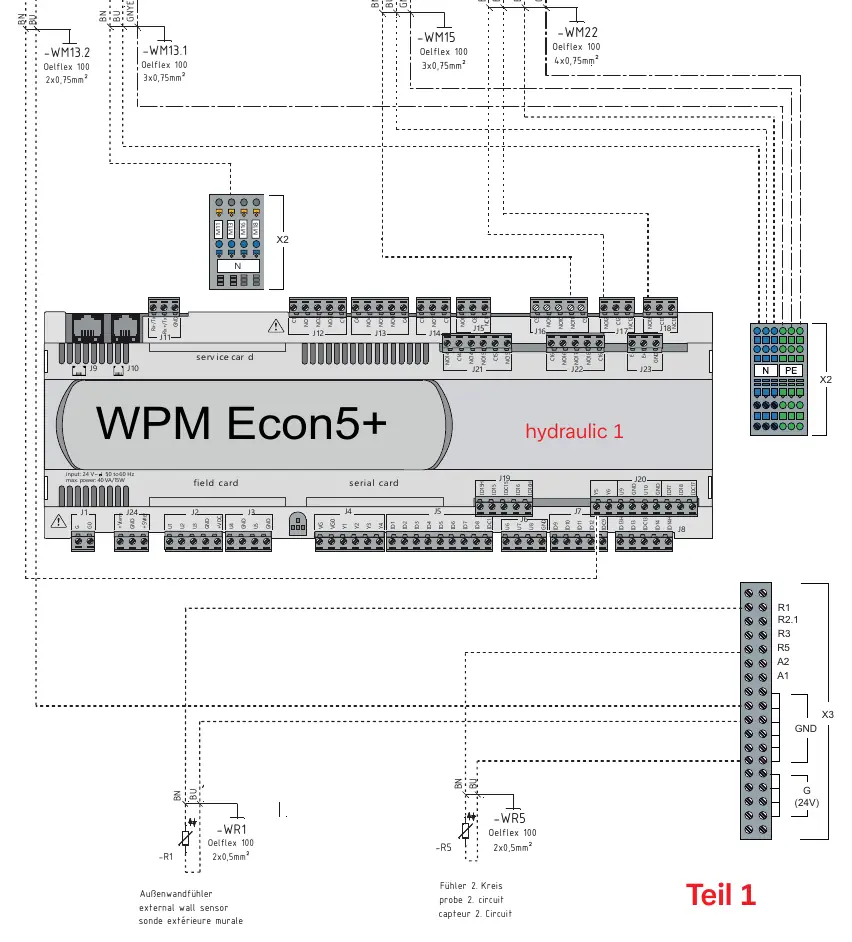

Die Verdrahtungspläne (Teil 1 und Teil 2) zeigen die detaillierte Belegung des WPM Econ5+ Reglers. Dies beinhaltet:
- Anschluss der Heizungsumwälzpumpe (-M13)
- Anschluss der Pumpe 2. Kreis (-M15)
- Anschluss Mischer 2. Kreis (-M22)
- Anschluss Primärkreispumpe (-M11)
- Anschluss Zusatzumwälzpumpe (-M16)
- Anschluss Pumpe Warmwasser (-M18)
- Anschluss Mischer Hauptkreis (-M21)
- Anschluss der Sensoren (Außenwandfühler -R1, Fühler 2. Kreis -R5, Anforderungsfühler -R2.1, Warmwasserfühler -R3)
- Anschluss der EVU-Sperre und Sperreingänge
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Überprüfen Sie die korrekte Verdrahtung der PWM- und 0-10V-Signale am WPM Econ5+ gemäß den Schaltplänen.
Stellen Sie sicher, dass der Kontakt am Sperreingang (-WK22/-WK23) korrekt am WPM Econ5+ angeschlossen ist.
Vor der Verwendung
- Spannungsversorgung gemäß Schaltplan prüfen
- Alle Sensorverbindungen (-R1, -R3, -R5, -R2.1) auf festen Sitz prüfen
- Hydraulische Anschlüsse auf Dichtheit und korrekte Fließrichtung prüfen
- Konfiguration des WPM Econ5+ Reglers gemäß Anlagenschema sicherstellen
- Sicherungen für Wärmepumpe und Manager prüfen
