Installationsanleitung für Luft-Wasser-Wärmepumpe Dimplex LA 1118BW
Schnelle Installationsanleitung für die Dimplex Luft-Wasser-Wärmepumpe LA 1118BW und LA 1118BWC. Enthält detaillierte Schaltpläne, Hydraulikschemata und Anschlussbelegungen für den Wärmepumpenmanager WPM Econ5S.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument dient als Kurzanleitung für die Installation der Luft-Wasser-Wärmepumpen Dimplex LA 1118BW und LA 1118BWC. Es enthält essenzielle Schaltpläne für die elektrische Verbindung sowie Hydraulikschemata für die Einbindung in das Heizsystem. Die Anleitung richtet sich an Fachpersonal und setzt Kenntnisse in der Elektro- und Heizungsinstallation voraus.
Elektrische Installation
Die elektrische Installation umfasst die Verbindung zwischen der Wärmepumpe (+A100), dem Wärmepumpenmanager (+A200) und der Elektroverteilung (+A300). Wichtige Punkte sind:
- RS485-Verbindung: Die Kommunikation zwischen Wärmepumpe und Manager erfolgt über die RS485-Schnittstelle (J25). Verwenden Sie hierfür ein geschirmtes Kabel (J-Y(ST)Y LG 4x0,28mm²).
- Spannungsversorgung: Die Absicherung der Wärmepumpe (-X1), der Heizungen und des Wärmepumpenmanagers muss gemäß den lokalen Vorschriften und dem Schaltplan erfolgen.
- EVU-Sperre: Der Anschluss für die EVU-Sperre (-K22) ist im Schaltplan vorgesehen, um den Betrieb bei Bedarf durch den Energieversorger zu unterbrechen.
Hydraulische Installation
Die Anleitung bietet zwei hydraulische Konfigurationsmöglichkeiten (Hydraulic 1 und Hydraulic 2), abhängig von der Anlagenkomplexität:
- Hydraulik 1: Standardkonfiguration für die Einbindung der Wärmepumpe in den Heizkreislauf.
- Hydraulik 2: Erweiterte Konfiguration, die zusätzliche Mischerkreise (Mischer 2. Kreis, Mischer Hauptkreis/3. Kreis) und Pumpen (Pumpe 2. Kreis, Pumpe 3. Kreis) berücksichtigt.
Anschluss am Wärmepumpenmanager WPM Econ5S
Der Wärmepumpenmanager WPM Econ5S steuert die Anlage. Die Anschlüsse umfassen:
- Sensoren: Anschluss für den Außenwandfühler (-WR1) sowie Fühler für den 2. und 3. Heizkreis (-WR5, -WR13).
- Smart-Grid: Eingänge für Smart-Grid-Funktionen (-WN27.1, -WN27.2) zur intelligenten Steuerung.
- Sperreingänge: Anschluss für EVU-Sperre und Sperreingang (-WK22, -WK23).
- Pumpen und Mischer: Direkte Ansteuerung der Pumpen (-M15, -M20) und Mischer (-M21, -M22) über die entsprechenden Ausgänge.
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Fehlerhafte Kommunikation zwischen Wärmepumpe und Manager
Überprüfen Sie die RS485-Verbindung (J25) und stellen Sie sicher, dass die Abschirmung korrekt aufgelegt ist.
Mischer oder Pumpen reagieren nicht
Prüfen Sie die korrekte Verdrahtung der Mischer (-M21, -M22) und Pumpen (-M15, -M20) am WPM Econ5S gemäß Schaltplan.
Vor der Verwendung
- Spannungsversorgung für Wärmepumpe, Manager und Heizungen gemäß Schaltplan sicherstellen
- RS485-Kommunikationskabel zwischen Wärmepumpe und Manager korrekt anschließen
- Außenwandfühler (-WR1) korrekt am WPM Econ5S anschließen
- Hydraulische Leitungen auf Dichtheit und korrekte Fließrichtung prüfen
- Sicherungen für alle Komponenten installieren
Abbildungen und Diagramme
- Schaltplan für die elektrische Verbindung zwischen Wärmepumpe, Manager und Elektroverteilung

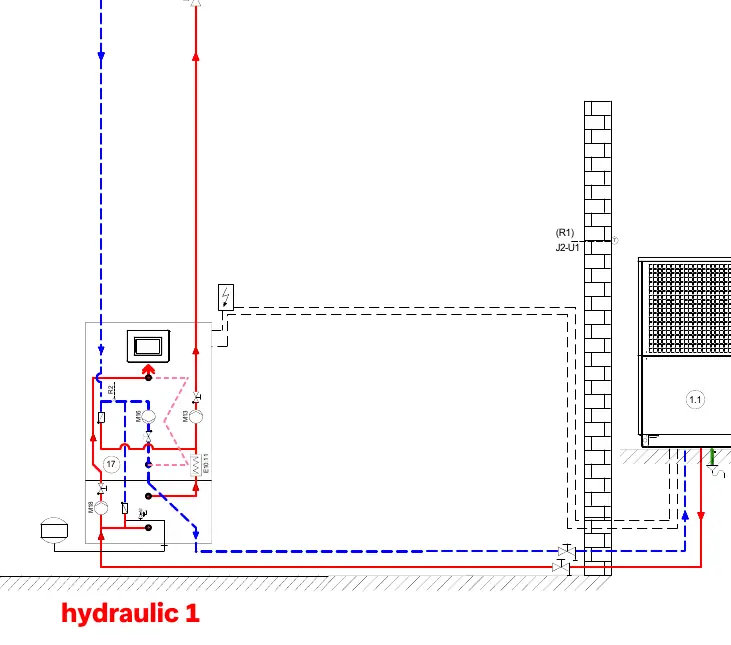

- Hydraulikschema 1 für Standard-Anlagenkonfigurationen

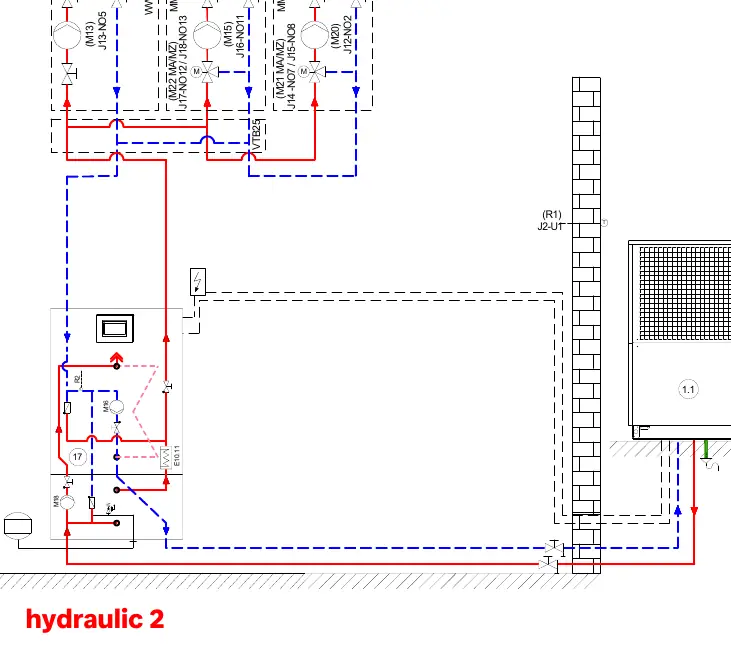

- Hydraulikschema 2 für erweiterte Anlagen mit mehreren Heizkreisen

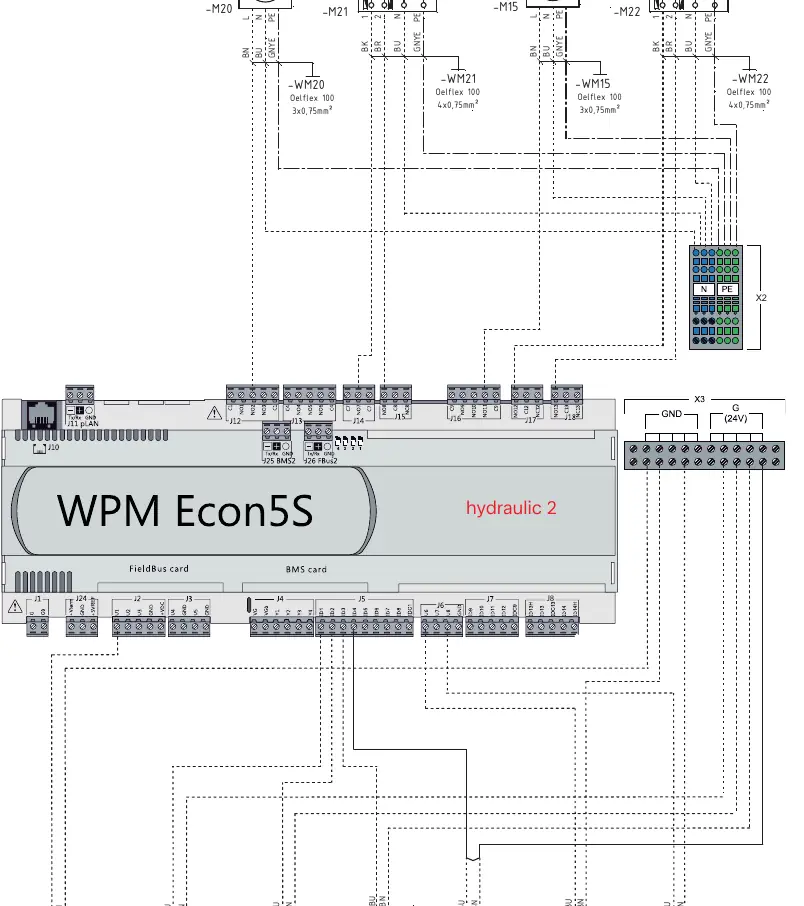

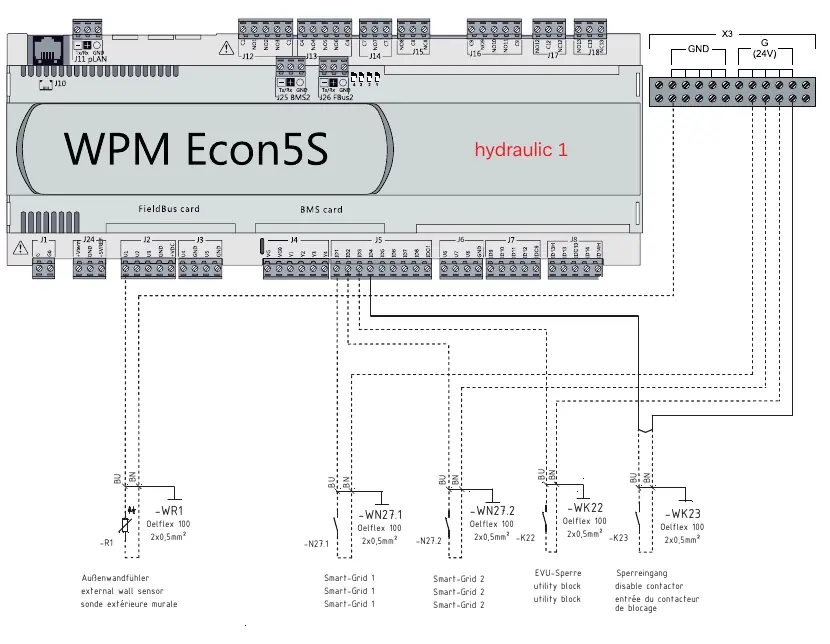

- Anschlussbelegung am WPM Econ5S für Sensoren, Smart-Grid und Mischer/Pumpen
Modellkompatibilität
- Kompatibel mit WPM Econ5S Wärmepumpenmanager
- Geeignet für Anlagen mit bis zu 3 Heizkreisen (je nach Konfiguration)
