Installationsanleitung für Luft-Wasser-Wärmepumpe Dimplex LA 1118CP
Schnellstart- und Installationsanleitung für die Dimplex LA 1118CP Luft-Wasser-Wärmepumpe. Enthält detaillierte Schaltpläne, hydraulische Anschlüsse und Konfigurationsbeispiele für verschiedene Heizkreise und Funktionsmodule.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsleitfaden für die Luft-Wasser-Wärmepumpe Dimplex LA 1118CP. Es enthält essenzielle Schaltpläne für die elektrische und hydraulische Installation sowie spezifische Anschlussbelegungen für verschiedene Systemkonfigurationen.
Wichtiger Hinweis zur Funktionscodierung: Die Anschlussbelegungen auf den Steuerungsplatinen sind farblich und numerisch codiert, um die Zuordnung der Funktionen zu erleichtern:
- Funktion 0 (grau): Allgemein (+A400)
- Funktion 1 (gelb): Warmwasser (+A420)
- Funktion 2 (grün): 2. Heizkreis (+A412)
- Funktion 3 (rot): Bivalenter Betrieb (+A441)
Elektrischer Schaltplan
Der elektrische Gesamtplan auf Seite 1 zeigt die Verbindung zwischen der Wärmepumpe (+A100), dem Wärmepumpenmanager (+A200) und der Elektroverteilung (+A300). Achten Sie auf die korrekte Verkabelung der RS485-Schnittstelle sowie der Spannungsversorgung (230V) und der EVU-Sperre.

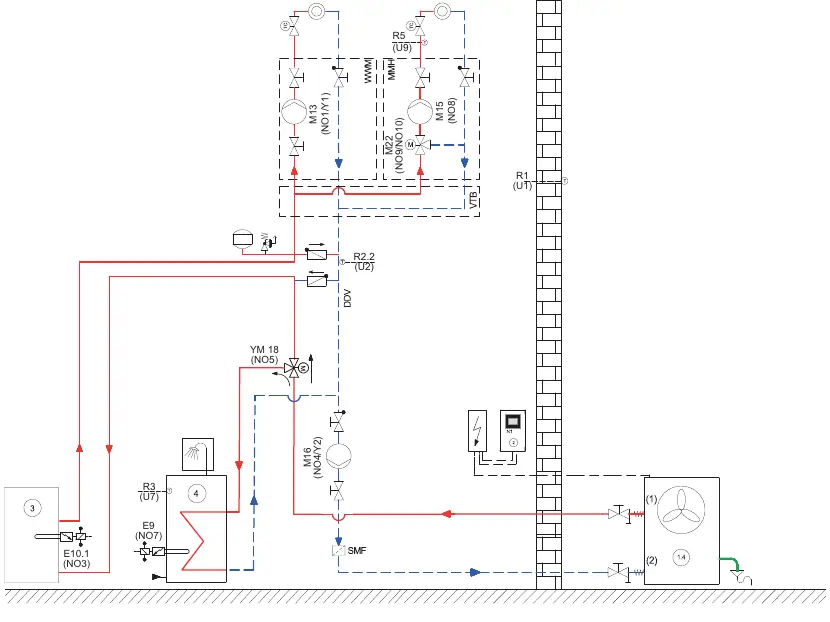

Hydraulisches Schema
Das hydraulische Schema auf Seite 2 illustriert den Kreislauf der Wärmepumpe. Es zeigt die Positionierung von Ventilen, Pumpen (M13, M15, M16, M22) und Sensoren (R1, R2.2, R3, R5, E9, E10.1) im System.
Anschlussbelegungen und Funktionsmodule
Die Seiten 3 bis 6 detaillieren die spezifischen Anschlüsse am Wärmepumpenmanager (+A200-N1) für verschiedene Anwendungsfälle:

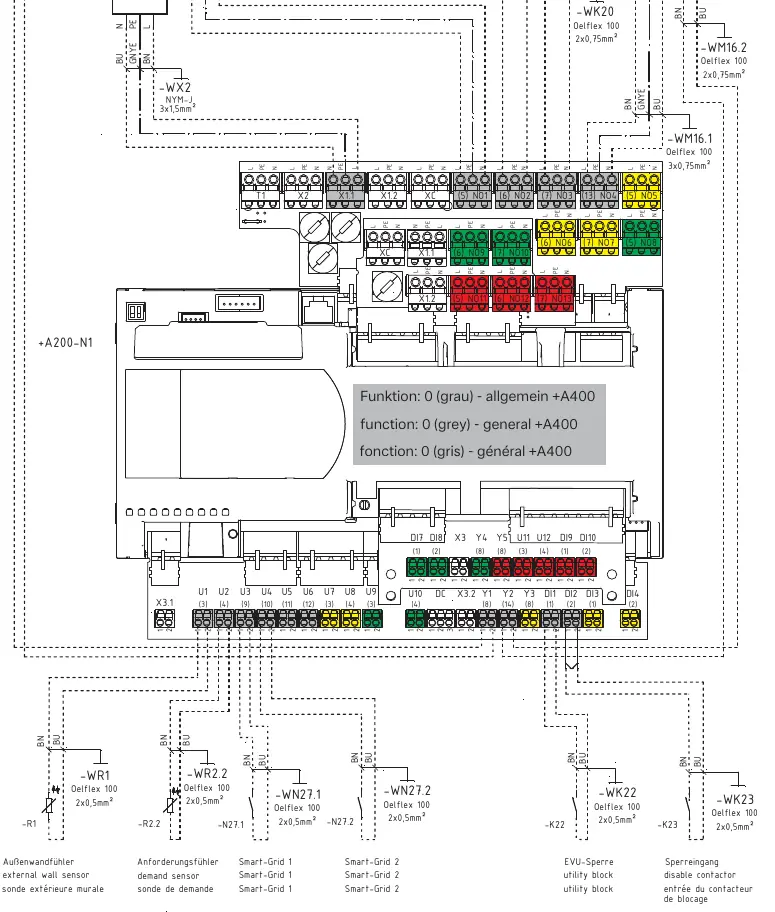

- Allgemein (+A400): Anschluss von Heizungsumwälzpumpe, Zusatzumwälzpumpe, Außenwandfühler, Anforderungsfühler und Smart-Grid-Schnittstellen.

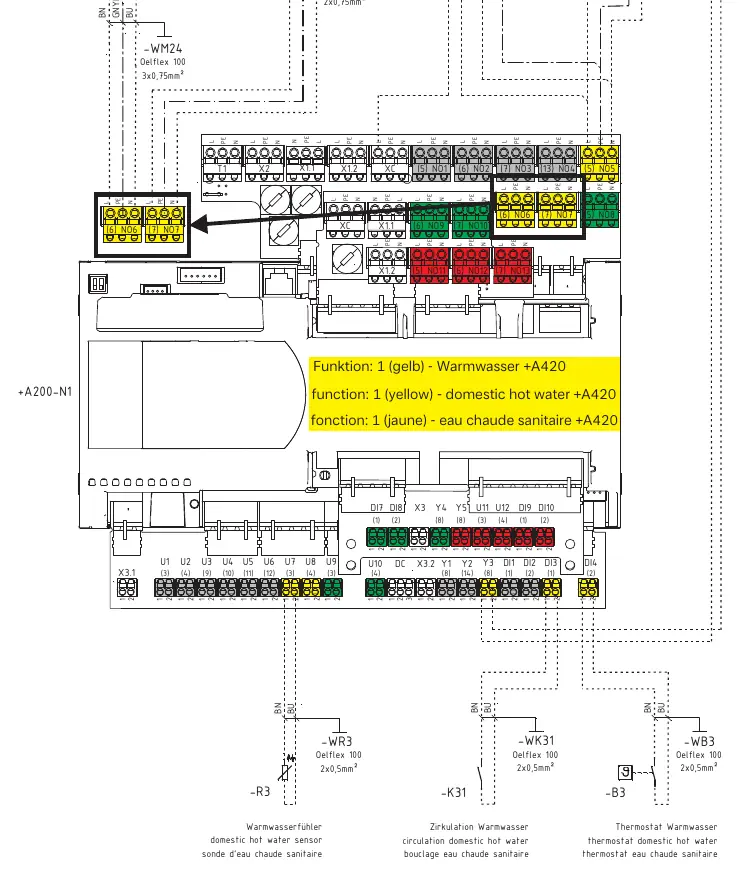

- Warmwasser (+A420): Anschluss von Umschaltventil, Zirkulationspumpe, Flanschheizung und Warmwasserfühler.

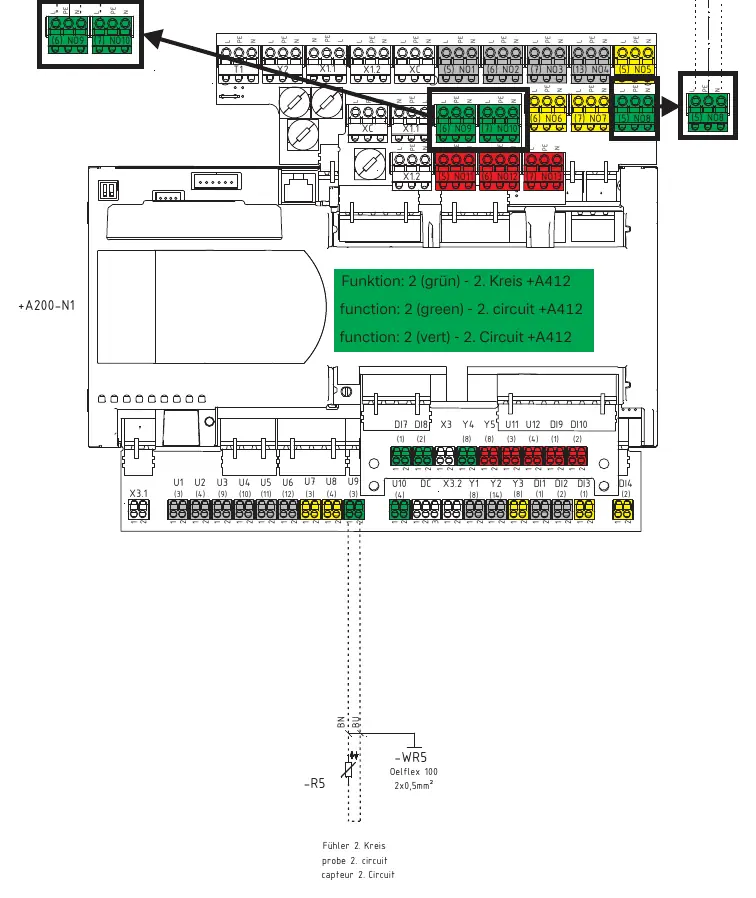

- 2. Heizkreis (+A412): Anschluss von Mischer und Pumpe für den zweiten Heizkreis.

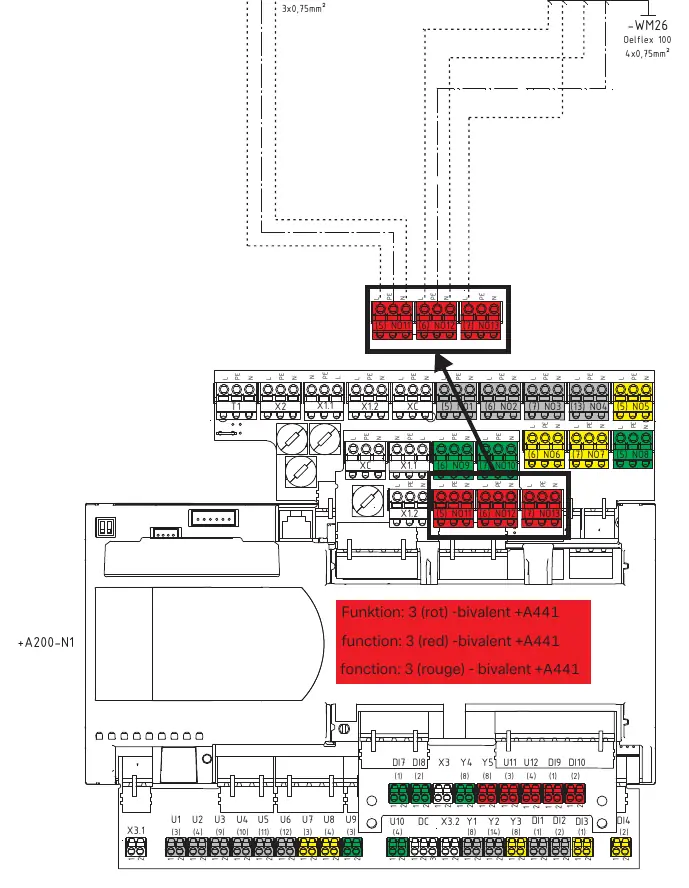

- Bivalenter Betrieb (+A441): Anschluss für bivalente Wärmeerzeuger und Mischer.
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Fehlerhafte Kommunikation zwischen Wärmepumpe und Manager
Überprüfen Sie die RS485-Verkabelung (J9) auf korrekten Sitz und korrekte Adernbelegung (Tx/Rx, GND).
Wärmepumpe startet nicht oder wird blockiert
Prüfen Sie den Anschluss der EVU-Sperre am Eingang 'EVU-Sperre' / 'Sperreingang' gemäß Schaltplan.
Vor der Verwendung
- Stellen Sie sicher, dass die Spannungsversorgung (230V) gemäß Schaltplan korrekt abgesichert ist.
- Überprüfen Sie die korrekte Zuordnung der Funktionsmodule (0-3) anhand der farblichen Markierungen auf den Anschlussklemmen.
- Kontrollieren Sie alle Sensoranschlüsse (Außenwandfühler, Warmwasserfühler, etc.) auf festen Sitz.
- Stellen Sie sicher, dass die hydraulischen Komponenten (Pumpen, Ventile) gemäß dem Hydraulikschema korrekt in den Kreislauf eingebunden sind.
Abbildungen und Diagramme
- Seite 1: Übersicht der elektrischen Hauptverbindungen.
- Seite 2: Hydraulischer Aufbau des Gesamtsystems.
- Seite 3-6: Detaillierte Klemmenbelegung für spezifische Funktionserweiterungen.
Modellkompatibilität
- Die Installation muss gemäß den geltenden lokalen elektrotechnischen Vorschriften erfolgen.
- Verwenden Sie für die Verkabelung die spezifizierten Kabeltypen (z.B. NYM-J, Oelflex 100, J-Y(ST)Y) mit den angegebenen Querschnitten.
