Installations- und Bedienungsanleitung für Luft-Wasser-Wärmepumpe Dimplex LA 1118C

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an Fachpersonal und Endanwender der Luft-Wasser-Wärmepumpe Dimplex LA 1118C. Sie enthält essenzielle Informationen für den sicheren Betrieb, die fachgerechte Installation und die Wartung. Vor der Inbetriebnahme müssen alle Sicherheitsvorschriften beachtet werden. Die Wärmepumpe ist ausschließlich für die Erwärmung und Kühlung von Heizungswasser in monoenergetischen oder bivalenten Anlagen vorgesehen.

Lieferumfang

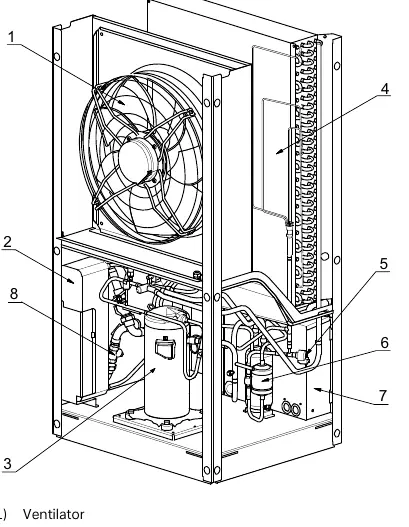

Das Grundgerät umfasst folgende Hauptkomponenten:

• Ventilator
• Verflüssiger
• Verdichter
• Verdampfer
• Expansionsventil
• Filtertrockner
• Schaltkasten
• Schmutzfänger

Zusätzlich ist ein Wärmepumpenmanager für die Steuerung im Lieferumfang enthalten.

Transport

Beim Transport ist die Wärmepumpe nur bis zu einer Neigung von 45° zu kippen. Die Transportsicherung am Boden des Geräts muss vor der Inbetriebnahme zwingend entfernt werden.

Aufstellung

Das Gerät muss auf einer dauerhaft ebenen, glatten und waagerechten Fläche aufgestellt werden. Der Rahmen muss dicht am Boden anliegen, um Schallabdichtung zu gewährleisten und das Eindringen von Kleintieren zu verhindern. Achten Sie auf die Einhaltung der Mindestabstände zu festen Wänden (siehe Abbildung in der Anleitung). Eine Aufstellung in Mulden oder Innenhöfen ist nicht zulässig.

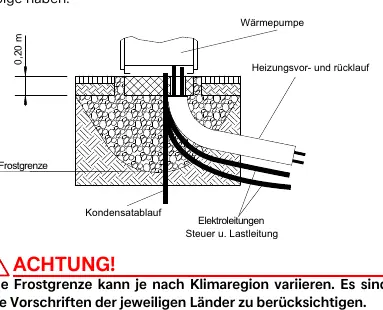

Kondensatleitung

Das anfallende Kondenswasser muss frostsicher abgeleitet werden. Das Kondenswasserrohr muss einen Mindestdurchmesser von 50 mm aufweisen und darf nicht direkt in Klärbecken oder Gruben eingeleitet werden.

Montage

Die heizungsseitigen Anschlüsse müssen im Geräteinneren hergestellt werden. Vor dem Anschluss ist die Heizungsanlage zu spülen. Beim elektrischen Anschluss sind drei Leitungen zu verlegen: Leistungsanschluss (5-adrig), Steuerspannung und eine geschirmte Kommunikationsleitung zum Wärmepumpenmanager. Ein Rechtsdrehfeld der Lasteinspeisung ist zwingend erforderlich.

Inbetriebnahme

Die Inbetriebnahme sollte durch einen autorisierten Kundendienst erfolgen. Bei Heizwassertemperaturen unter 7 °C ist keine Inbetriebnahme möglich; das Wasser muss vorab auf mindestens 18 °C erwärmt werden. Die Inbetriebnahme erfolgt über das Programm "Inbetriebnahme" im Wärmepumpenmanager.

Reinigung und Wartung

Die Außenteile können mit einem feuchten Tuch gereinigt werden. Verwenden Sie keine sand-, soda-, säure- oder chloridhaltigen Putzmittel. Verdampfer, Lüfter und Kondensatablauf sollten vor jeder Heizperiode von Verunreinigungen befreit werden. Arbeiten am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

Geräteinformation

Die Wärmepumpe LA 1118C ist für den Außenbereich konzipiert. Technische Daten wie Heizleistung, Leistungszahl (COP), Abmessungen und elektrische Anschlusswerte sind im Kapitel "Geräteinformation" detailliert aufgeführt.
