Installations- und Bedienungsanleitung für Luft-Wasser-Wärmepumpe Dimplex LI 1422C / LI...

Wichtige Informationen aus der Anleitung

Diese Anleitung richtet sich an Fachpersonal und Benutzer der Luft-Wasser-Wärmepumpen Dimplex LI 1422C und LI 1826C. Sie enthält essenzielle Informationen zur sicheren Installation, Inbetriebnahme und Wartung. Die Wärmepumpe ist ausschließlich für den Einsatz in geschlossenen Heizsystemen vorgesehen und darf nicht mit Frequenzumrichtern betrieben werden.

Sicherheitshinweise

• Arbeiten an der Wärmepumpe dürfen nur von autorisiertem Fachpersonal durchgeführt werden.
• Persönliche Schutzausrüstung (Sicherheitsschuhe, Handschuhe, Schutzbrille) ist zwingend erforderlich.
• Vor dem Öffnen des Geräts müssen alle Stromkreise spannungsfrei geschaltet werden.
• Das Gerät darf nicht ohne Schutzvorrichtungen (Abdeckungen, Gitter) betrieben werden.
• Bei Gewitter nicht in der Nähe des Geräts aufhalten.

Installation und Montage

Die Wärmepumpe muss in einem frostfreien, trockenen Raum auf einem ebenen Untergrund installiert werden. Achten Sie auf ausreichende Abstände zu Wänden, um Wartungsarbeiten zu ermöglichen.

Luftanschluss

Der Betrieb ist nur mit angeschlossenen Luftkanälen zulässig. Der Bereich um den Luftein- und -auslass darf nicht blockiert werden.

Heizungsseitiger Anschluss

Die Anschlüsse haben ein 1 1/4" Außengewinde. Es wird empfohlen, die Wärmepumpe über flexible Schläuche anzuschließen, um die Übertragung von Körperschall zu verhindern. Das Heizsystem muss vor dem Anschluss gespült werden, um Verunreinigungen zu entfernen.

Inbetriebnahme

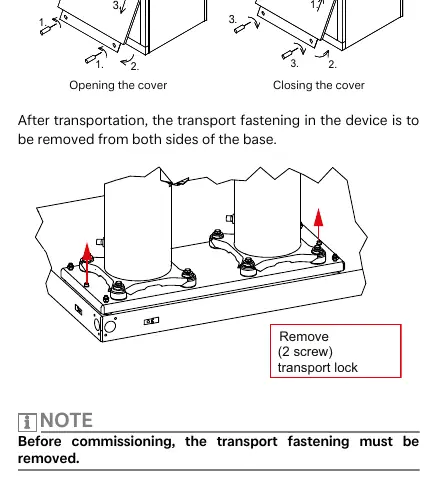

Die Inbetriebnahme darf nur durch autorisiertes Fachpersonal erfolgen. Vor der Inbetriebnahme müssen die Transportsicherungen am Kompressor entfernt und alle Ventile im Heizkreis geöffnet werden. Die Einstellung des Überströmventils ist entscheidend für den korrekten Betrieb und muss gemäß der Anleitung für den jeweiligen Heizkreis erfolgen.

Wartung und Reinigung

Der integrierte Schmutzfänger muss regelmäßig gereinigt werden. Vor jeder Heizperiode sollten Luftkanäle, Verdampfer und Kondensatablauf von Verschmutzungen (Blätter, Zweige) befreit werden. Verwenden Sie keine harten oder scharfen Gegenstände zur Reinigung des Verdampfers.

Technische Daten

Detaillierte Angaben zu Heizleistung, Leistungszahl (COP), elektrischen Anschlüssen und Betriebsgrenzen finden Sie in den Tabellen im Abschnitt "Device information" der Anleitung.
