Installationsanleitung für Dimplex LIA 1316HXCF Luft-Wasser-Wärmepumpe
Schnelle Installationsanleitung für die Dimplex LIA 1316HXCF Luft-Wasser-Wärmepumpe. Enthält detaillierte elektrische Schaltpläne, hydraulische Schemata und Anschlussbelegungen für die Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Dieses Dokument enthält die technischen Installationspläne für die Dimplex LIA 1316HXCF Luft-Wasser-Wärmepumpe. Es dient als Leitfaden für die elektrische Verdrahtung und die hydraulische Einbindung der Anlage. Bitte beachten Sie, dass die Installation nur durch qualifiziertes Fachpersonal durchgeführt werden darf.

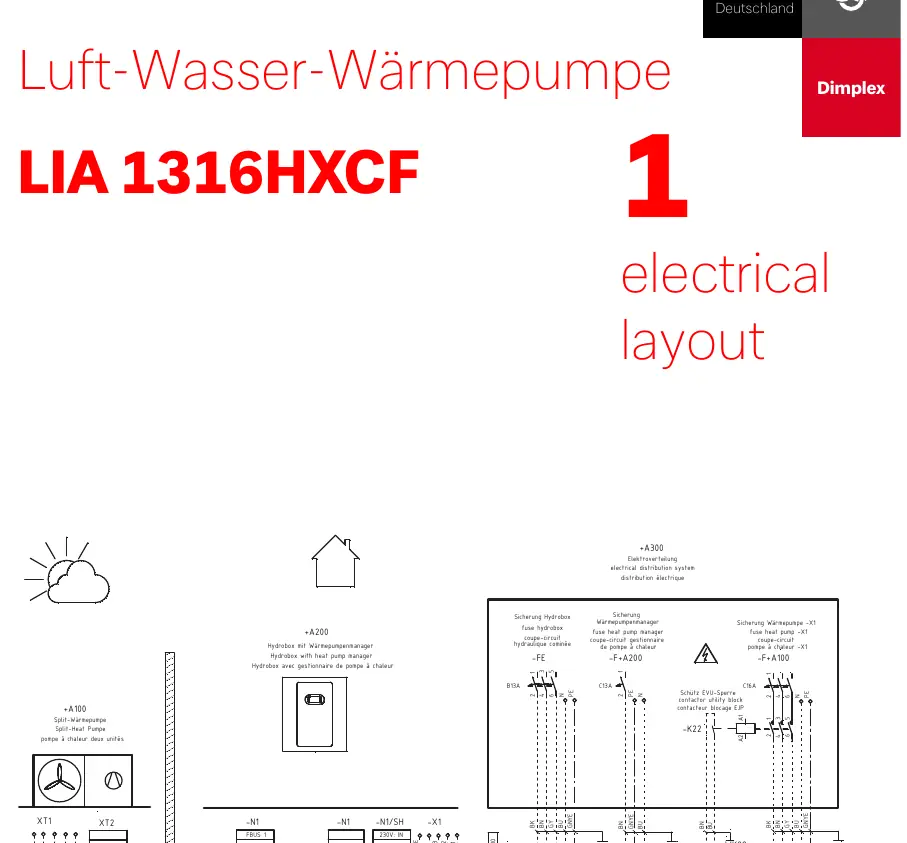

Elektrischer Schaltplan
Der Schaltplan zeigt die Verbindung zwischen der Hydrobox (+A200), der Wärmepumpe (+A100) und der Elektroverteilung (+A300). Wichtige Komponenten sind:
- +A100: Split-Wärmepumpe
- +A200: Hydrobox mit Wärmepumpenmanager
- +A300: Elektroverteilung
- Sicherungen: Separate Absicherung für Hydrobox, Wärmepumpenmanager und Wärmepumpe (-X1).

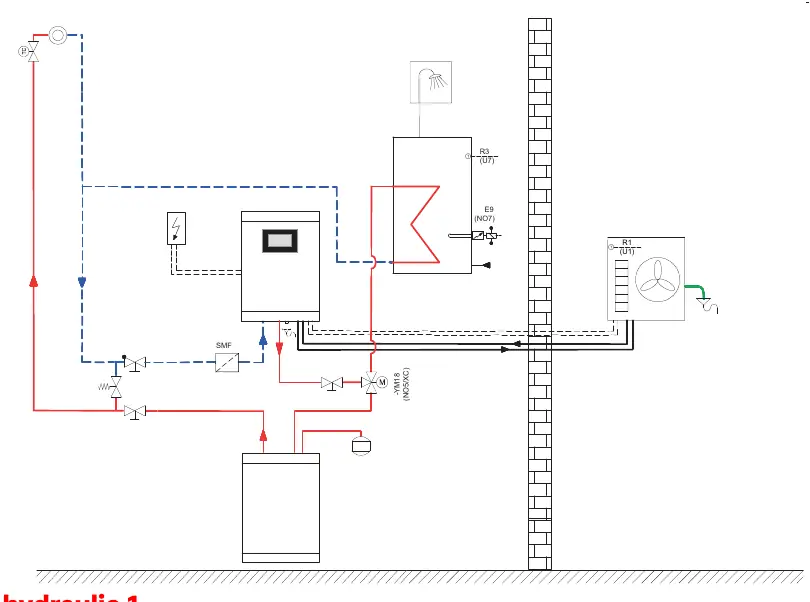

Hydraulisches Schema
Das hydraulische Schema illustriert den Kreislauf zwischen der Wärmepumpe, der Hydrobox und den Verbrauchern. Es zeigt die Positionierung von Sensoren wie dem Warmwasserfühler (-R3) und dem Außenwandfühler (-R1) sowie die Einbindung des Umschaltventils (-YM18).

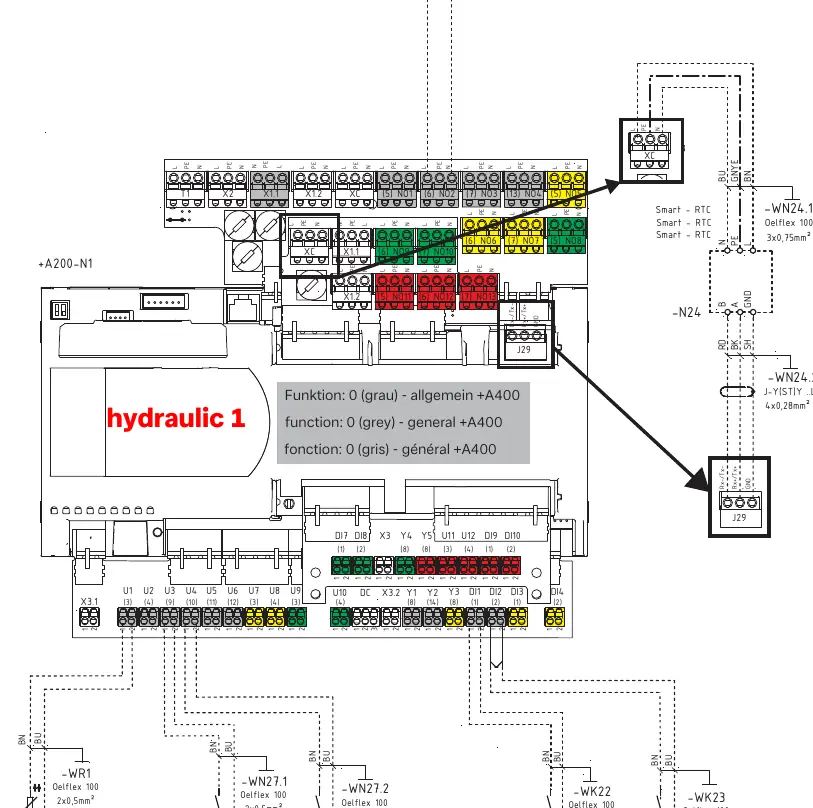

Anschlussbelegungen (Plug-in)
Die Steuerung (+A200-N1) verfügt über verschiedene Anschlussmöglichkeiten für unterschiedliche Betriebsmodi:
Allgemeine Funktionen (+A400)
Anschluss für Smart-Grid-Schnittstellen (Smart-Grid 1 & 2), EVU-Sperre und Störfernanzeige (-H5).
Warmwasser (+A420)
Anschluss für das Umschaltventil Warmwasser (-YM18), den Warmwasserfühler (-R3) und das Relais für die Flanschheizung (-E9).
Kühlbetrieb (+A150)
Anschluss für den Taupunktwächter (-N5) und die Umschaltung Heizen/Kühlen (-K28).
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Überprüfen Sie die FBUS-Verbindung (J9) und die korrekte Verkabelung der Datenleitung J-Y(ST)Y 4x0,28mm².
Prüfen Sie die Spannungsversorgung an der Elektroverteilung (+A300) und ob die Sicherungen (B13A, C13A, C16A) korrekt eingeschaltet sind.
Vor der Verwendung
- Stellen Sie sicher, dass alle elektrischen Verbindungen gemäß Schaltplan fest sitzen.
- Überprüfen Sie die Kabelquerschnitte (z.B. 5x1,5mm² für Wärmepumpenmanager, 5x2,5mm² für Wärmepumpe).
- Kontrollieren Sie die korrekte Polarität bei den Datenleitungen.
- Stellen Sie sicher, dass die Sensoren (Außenwandfühler, Warmwasserfühler) korrekt an den Klemmen X3.1 angeschlossen sind.
- Prüfen Sie die Konfiguration der Funktionen (0, 1, 2, 3) an der Steuerung.
