Bedienungsanleitung für Dimplex 1.5kW & 2kW DC Heizlüfter
Schnellstartanleitung für die Dimplex DC Heizlüfter Modelle DHCERA15M und DHCERA20M. Enthält Informationen zu Sicherheit, Betrieb, Oszillation, Thermostat-Einstellungen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Bedienungsanleitung für die Dimplex DC Heizlüfter (Modelle DHCERA15M und DHCERA20M). Das Gerät ist ausschließlich für den privaten Gebrauch in Innenräumen bestimmt. Es ist wichtig, das Gerät nicht abzudecken, einen Mindestabstand von 1m zu brennbaren Materialien einzuhalten und das Gerät nicht in Badezimmern oder in der Nähe von Wasser zu verwenden.
Sicherheitshinweise
- Nicht im Freien oder in Badezimmern verwenden.
- Nicht unter einer fest installierten Steckdose aufstellen.
- Das Gerät darf nicht mit externen Zeitschaltuhren oder automatischen Schaltern betrieben werden.
- Bei Beschädigungen oder Fehlfunktionen sofort den Netzstecker ziehen.
- Kinder und schutzbedürftige Personen müssen beaufsichtigt werden.
- Das Gerät verfügt über einen Kippschutz und einen Überhitzungsschutz.
Bedienung
Der Heizlüfter wird über den Drehregler gesteuert:
- Einschalten: Drehregler gegen den Uhrzeigersinn drehen.
- Nur Lüfter: Eine Stufe gegen den Uhrzeigersinn (keine Heizleistung).
- Niedrige Heizleistung: Position '1'.
- Hohe Heizleistung: Position '2'.
- Thermostat: Regler auf die gewünschte Stufe drehen, um die Temperatur automatisch zu halten.
- Oszillation: Schalter an der Rückseite auf 'I OSC' stellen, um die Schwenkfunktion zu aktivieren.
Reinigung und Wartung
Es wird empfohlen, das Gerät mindestens einmal im Monat zu reinigen:
- Gerät ausschalten und Netzstecker ziehen.
- Staub mit einer weichen Bürste entfernen.
- Oberfläche mit einem leicht feuchten Tuch abwischen.
- Kein Wasser oder Flüssigkeiten in das Innere gelangen lassen.
Technische Daten
- Spannungsversorgung: 220-240V~, 50Hz
- Leistung: 1500W (DHCERA15M) / 2000W (DHCERA20M)
- Oszillation: 45°
- Thermostat: Integriert
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Gerät heizt nicht
Prüfen Sie, ob der Thermostat korrekt eingestellt ist oder ob der Überhitzungsschutz ausgelöst hat. Lassen Sie das Gerät abkühlen.
Gerät schaltet sich nicht ein
Stellen Sie sicher, dass das Gerät auf einer stabilen, ebenen Fläche steht (Kippschutz) und korrekt an die Stromversorgung angeschlossen ist.
Vor der Verwendung
- Prüfen Sie das Gerät auf sichtbare Schäden.
- Stellen Sie sicher, dass das Gerät auf einer horizontalen und stabilen Oberfläche steht.
- Halten Sie einen Mindestabstand von 1m zu Vorhängen oder brennbaren Materialien ein.
- Stellen Sie sicher, dass die Steckdose leicht zugänglich ist.
- Entfernen Sie alle Gegenstände oder Kleidung vom Heizgerät.
Technische Daten in der Praxis
- Oszillation 45°
- Das Gerät schwenkt automatisch um 45 Grad, um die Wärme besser im Raum zu verteilen.
Abbildungen und Diagramme
- Der Drehregler steuert die Heizstufen (Fan, 1, 2) und die Thermostat-Einstellungen.

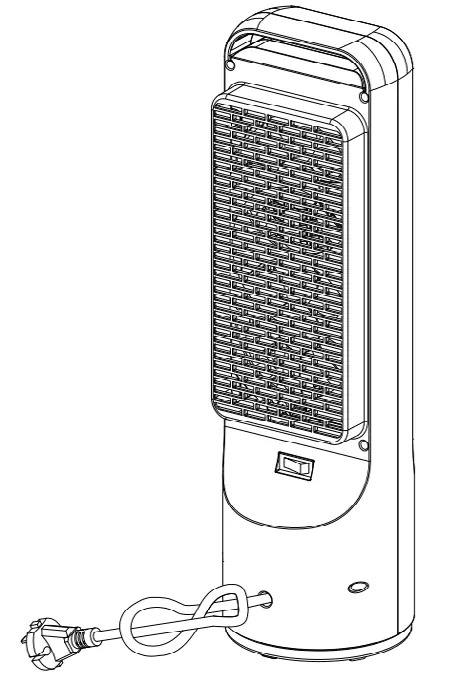

- Der Oszillationsschalter befindet sich an der Rückseite des Geräts.
Modellkompatibilität
- Nur für den Innenbereich in Wohnräumen geeignet.
- Nicht für den Einsatz in Badezimmern oder in der Nähe von Schwimmbecken geeignet.
