Installationsanleitung für Dimplex LIA 0608BWCF M / 0911BWCF M Luft-Wasser-Wärmepumpe
Schnellstart-Installationsanleitung für die Dimplex Luft-Wasser-Wärmepumpen LIA 0608BWCF M und LIA 0911BWCF M. Enthält detaillierte elektrische Schaltpläne, hydraulische Schemata und Anschlussbelegungen für Zusatzfunktionen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für die Luft-Wasser-Wärmepumpen der Serie LIA (Modelle 0608BWCF M und 0911BWCF M). Es enthält essenzielle elektrische Schaltpläne, hydraulische Schemata sowie Anschlussbelegungen für die Steuerungseinheit (+A200-N1). Die Installation darf nur durch qualifiziertes Fachpersonal unter Beachtung der geltenden Sicherheitsvorschriften erfolgen.
Elektrische Installation
Der elektrische Anschluss umfasst die Verbindung zwischen der Außeneinheit (+A100), dem Hydrotower (+A200) und der Elektroverteilung (+A300). Wichtige Komponenten sind:

- Sicherungen: Separate Absicherung für Wärmepumpe, Hydrotower und Wärmepumpenmanager.
- Schütz EVU-Sperre: Zur Unterbrechung durch den Energieversorger.
- Bus-Verbindung: FBUS 1 Verbindung (J9) zwischen Außeneinheit und Hydrotower mittels J-Y(ST)Y 4x0,28mm² Kabel.
- Netzanschluss: 3-phasiger Anschluss für die Wärmepumpe.
Hydraulische Einbindung
Das hydraulische Schema zeigt die Verbindung zwischen der Außeneinheit (R1) und dem Hydrotower. Achten Sie auf die korrekte Verlegung der Vor- und Rücklaufleitungen sowie die Integration der internen Komponenten wie Umwälzpumpen und Sensoren.
Anschluss von Zusatzfunktionen

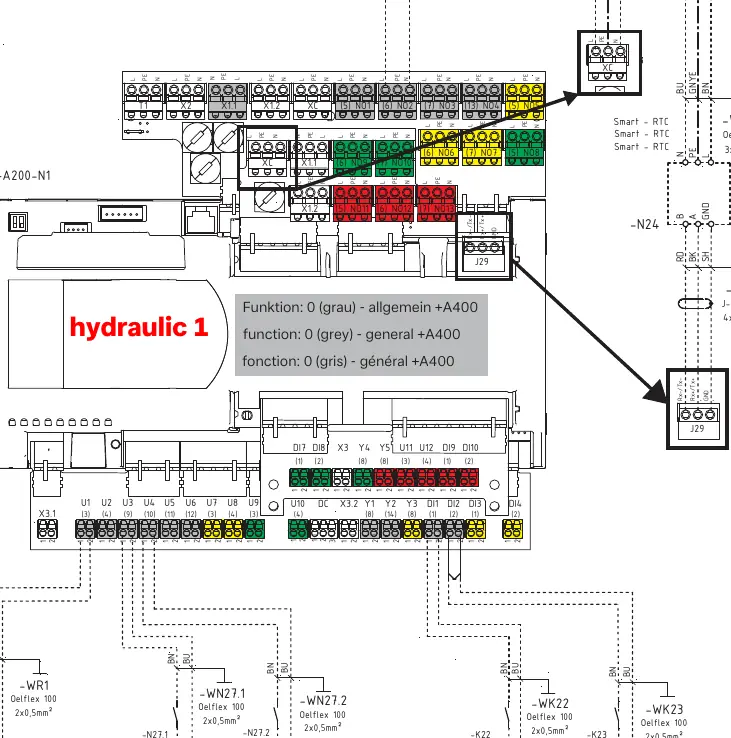

Die Steuerungseinheit +A200-N1 bietet verschiedene Anschlussmöglichkeiten für Zusatzfunktionen, die über die Belegung der Klemmen konfiguriert werden:

- Allgemein (+A400): Anschluss von externen Sensoren (z.B. Außenwandfühler -WR1) und Smart-Grid-Schnittstellen.
- Warmwasser (+A420): Anschluss der Zirkulationspumpe (-M24) über Klemme -K31.
- Kühlen (+A150): Anschluss eines Taupunktwächters (-N5) und Umschaltung Heizen/Kühlen (-K28).
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Überprüfen Sie die FBUS 1 Verbindung (J9) auf korrekte Verdrahtung und Kabeltyp (J-Y(ST)Y 4x0,28mm²).
Stellen Sie sicher, dass die Funktion 'Warmwasser +A420' korrekt konfiguriert ist und das Schütz -K31 korrekt angeschlossen wurde.
Vor der Verwendung
- Prüfen Sie die Spannungsversorgung gemäß Schaltplan (3-phasig).
- Stellen Sie sicher, dass alle Sicherungen (Wärmepumpe, Hydrotower, Manager) korrekt dimensioniert sind.
- Kontrollieren Sie die Bus-Verbindung zwischen Außeneinheit und Hydrotower.
- Überprüfen Sie die hydraulischen Anschlüsse auf Dichtheit.
- Stellen Sie sicher, dass der Taupunktwächter bei Kühlbetrieb korrekt angeschlossen ist.
Technische Daten in der Praxis
- Smart-Grid 1/2
- Eingänge zur Steuerung der Wärmepumpe durch intelligente Stromnetze.
Abbildungen und Diagramme

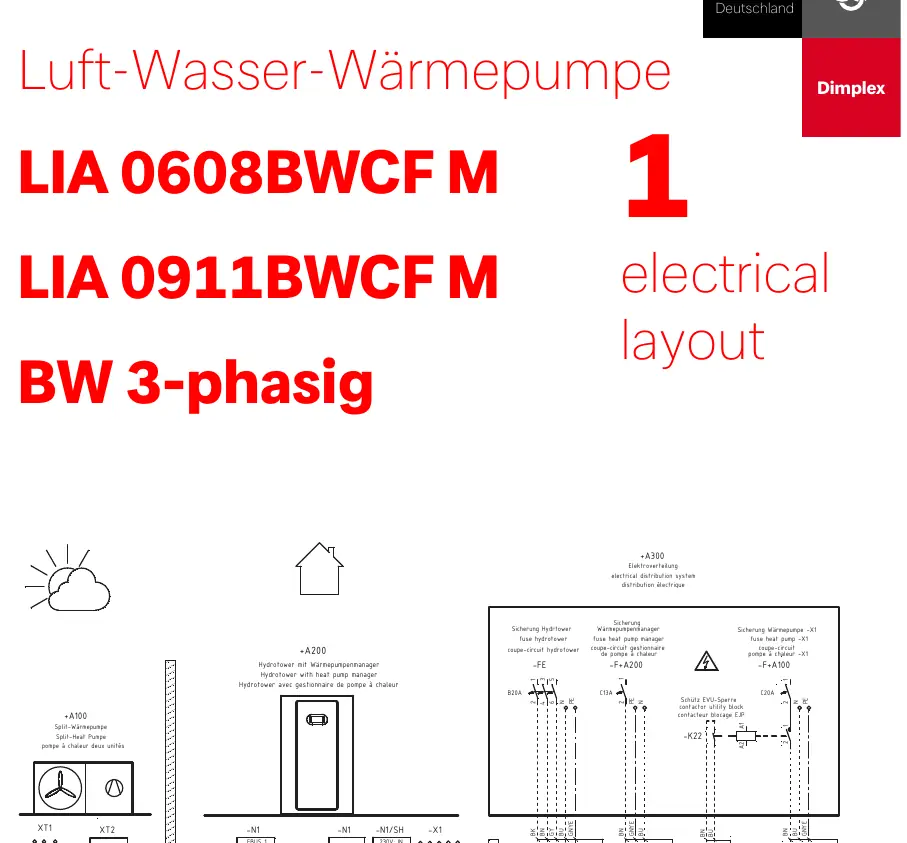

- Seite 1: Elektrischer Übersichtsplan der gesamten Anlage.
