Installationsanleitung für Dimplex M Flex Wärmepumpe
Schnellstart- und Installationsanleitung für die Dimplex M Flex Wärmepumpenserie. Enthält detaillierte elektrische Schaltpläne, hydraulische Anschlussdiagramme und Konfigurationsbeispiele für verschiedene Betriebsmodi.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für die Dimplex M Flex Wärmepumpenserie (Modelle 0609HBC, 0916HBC). Es enthält technische Schaltpläne für die elektrische Verkabelung, hydraulische Schemata sowie Anschlussbelegungen für verschiedene Systemkonfigurationen wie Warmwasserbereitung, Heizkreise und Kühlbetrieb.

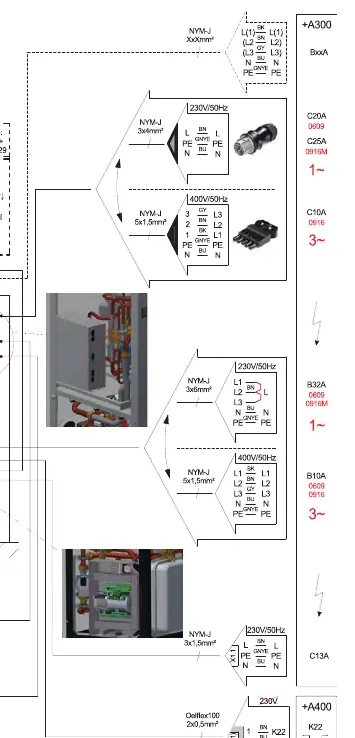

Elektrischer Anschluss
Die elektrische Installation muss gemäß den beiliegenden Schaltplänen erfolgen. Achten Sie auf die korrekte Dimensionierung der Leitungen (z.B. NYM-J 3x1,5mm² oder 5x1,5mm² je nach Leistungsbedarf und Phasenanzahl). Die Steuerungseinheit +A200-N1 bildet das Herzstück der Verkabelung, an die Sensoren, Pumpen und Ventile angeschlossen werden.
Hydraulische Installation
Das hydraulische Schema zeigt die Einbindung der Wärmepumpe in das Heizsystem. Wichtige Komponenten sind das Umschaltventil (YM18), die Umwälzpumpen und die Anbindung an Warmwasserspeicher (z.B. WWSP-Serie). Stellen Sie sicher, dass Vorlauf (WP VL) und Rücklauf (WP RL) korrekt angeschlossen sind.

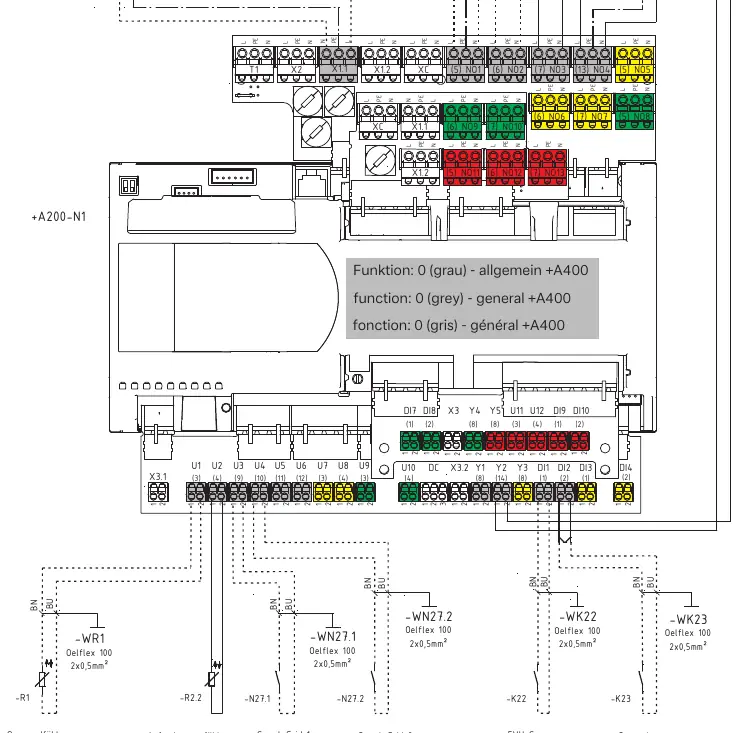

Konfiguration der Steuerung
Die Steuerung +A200-N1 unterstützt verschiedene Funktionen, die über die Belegung der Klemmen und die entsprechende Parametrierung aktiviert werden:
- Funktion 0 (Grau): Allgemeiner Betrieb (+A400).
- Funktion 1 (Gelb): Warmwasserbereitung (+A420).
- Funktion 2 (Grün): Heizkreis 1 (+A411).
- Funktion 3 (Rot): Kühlbetrieb (+A451).
Jede Funktion erfordert spezifische Anschlüsse für Sensoren (z.B. Warmwasserfühler -R3, Vorlauffühler -R35) und Aktoren (z.B. Mischermotor -M21, Pumpen -M13, -M17).
Sicherheitshinweise
Arbeiten an der elektrischen Anlage dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Vor Beginn der Arbeiten ist die Anlage spannungsfrei zu schalten. Beachten Sie die lokalen Vorschriften für Elektro- und Sanitärinstallationen.
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Fehlermeldungen oder inaktive Funktionen
Überprüfen Sie die korrekte Zuordnung der Klemmenblöcke gemäß der gewählten Funktionsfarbe (Grau=Allgemein, Gelb=Warmwasser, Grün=Heizkreis, Rot=Kühlen).
Kühlbetrieb funktioniert nicht
Stellen Sie sicher, dass der Taupunktwächter (-N5) und der Anforderungsfühler Kühlen (-R39) korrekt angeschlossen sind und die Funktion 3 (rot) konfiguriert ist.
Vor der Verwendung
- Spannungsversorgung gemäß Schaltplan prüfen (230V/50Hz oder 400V/50Hz).
- Hydraulische Verbindungen auf Dichtheit prüfen.
- Alle Sensoren (Fühler) fest an den vorgesehenen Klemmen anschließen.
- Kabelquerschnitte gemäß den Angaben in den Schaltplänen (z.B. Oelflex 100) wählen.
- Schutzleiter (PE) an allen Komponenten korrekt anschließen.
Abbildungen und Diagramme
- Die Schaltpläne nutzen Farbcodes für die Klemmenblöcke, um die verschiedenen Betriebsmodi (Warmwasser, Heizung, Kühlung) zu unterscheiden.
- Gestrichelte Linien in den Schaltplänen kennzeichnen externe Verbindungen, die bauseits zu erstellen sind.
Modellkompatibilität
- Geeignet für WWSP 229, 335, 442 sowie MDHW 232, 335 Speicher.
- Unterstützt Smart-Grid-Schnittstellen (Smart-Grid 1 & 2) zur Netzintegration.
