Installations- und Bedienungsanleitung für Dimplex ZWU 06E Zentraleinheit

Schnellstartanleitung für die Dimplex ZWU 06E Zentraleinheit mit Timerfunktion. Enthält Informationen zur Installation, Inbetriebnahme, Konfiguration der Ladecharakteristik und Bedienung der Benutzeroberfläche.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Die ZWU 06E Zentraleinheit dient der Steuerung der Aufladung von Fußbodenspeicherheizungen und/oder Speicherheizgeräten basierend auf der Außentemperatur und Steuersignalen. Die Installation darf ausschließlich durch autorisiertes Fachpersonal unter Einhaltung der VDE-Vorschriften erfolgen. Das Gerät benötigt 3 Teilungseinheiten auf einer TH-35 Hutschiene.

Installation der Zentraleinheit

Das Gerät sollte an einem kühlen Ort, vorzugsweise in der untersten Montagezeile des Verteilers, installiert werden. Achten Sie auf einen Mindestabstand von einer Teilungseinheit zu beiden Seiten. Die Verdrahtung muss gemäß den technischen Anschlussbedingungen des örtlichen Energieversorgers erfolgen.

Abmessungen der Zentraleinheit
Abmessungen der Zentraleinheit
Zusätzliches Montagefoto von Seite 7
Zusätzliches Montagefoto von Seite 7

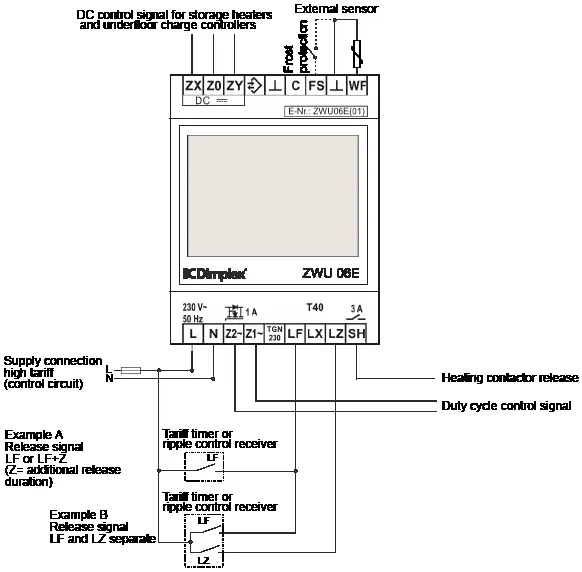

Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 9
Zusätzliches Montagefoto von Seite 10
Zusätzliches Montagefoto von Seite 10

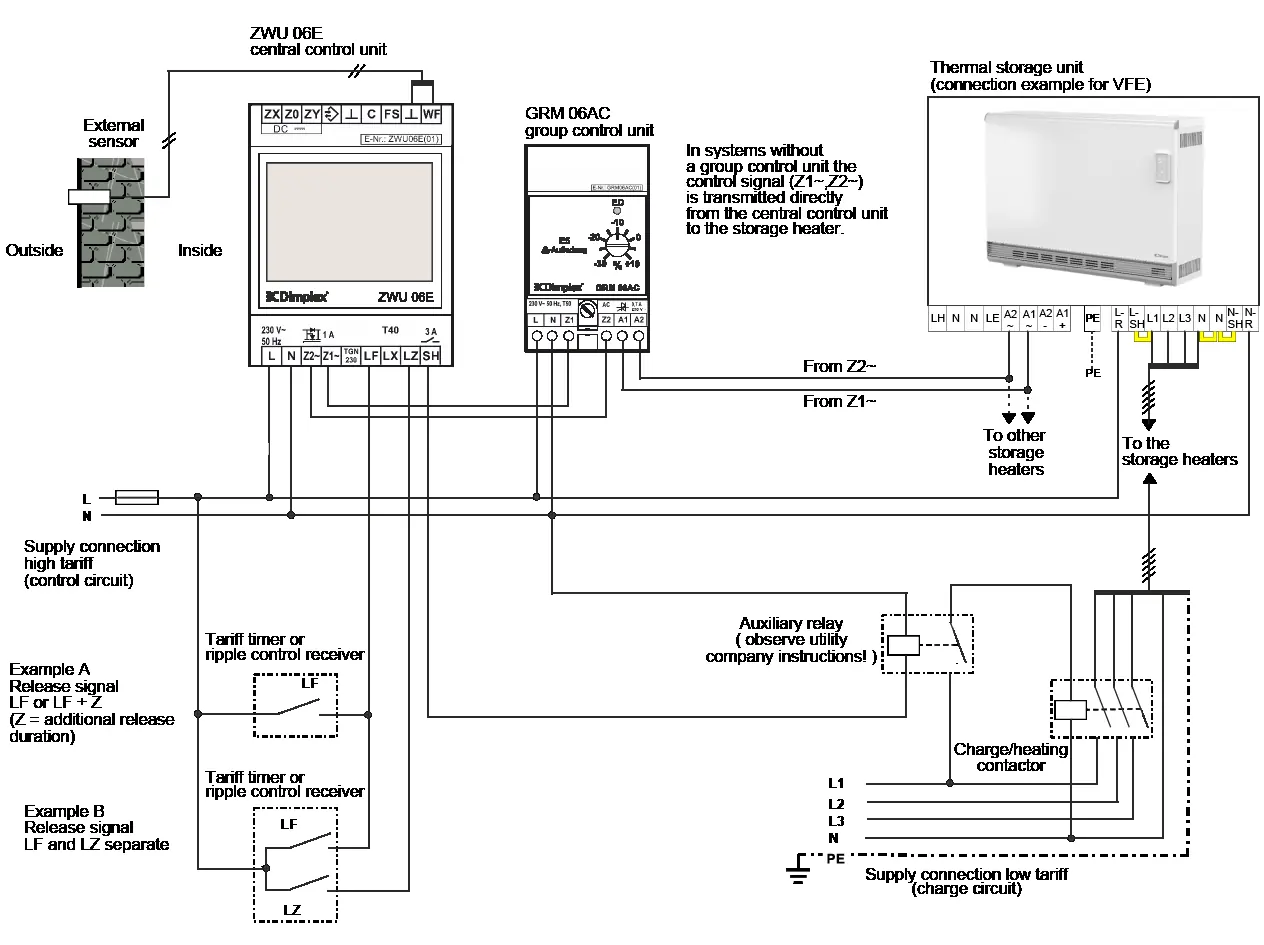

Zusätzliches Montagefoto von Seite 12
Zusätzliches Montagefoto von Seite 12

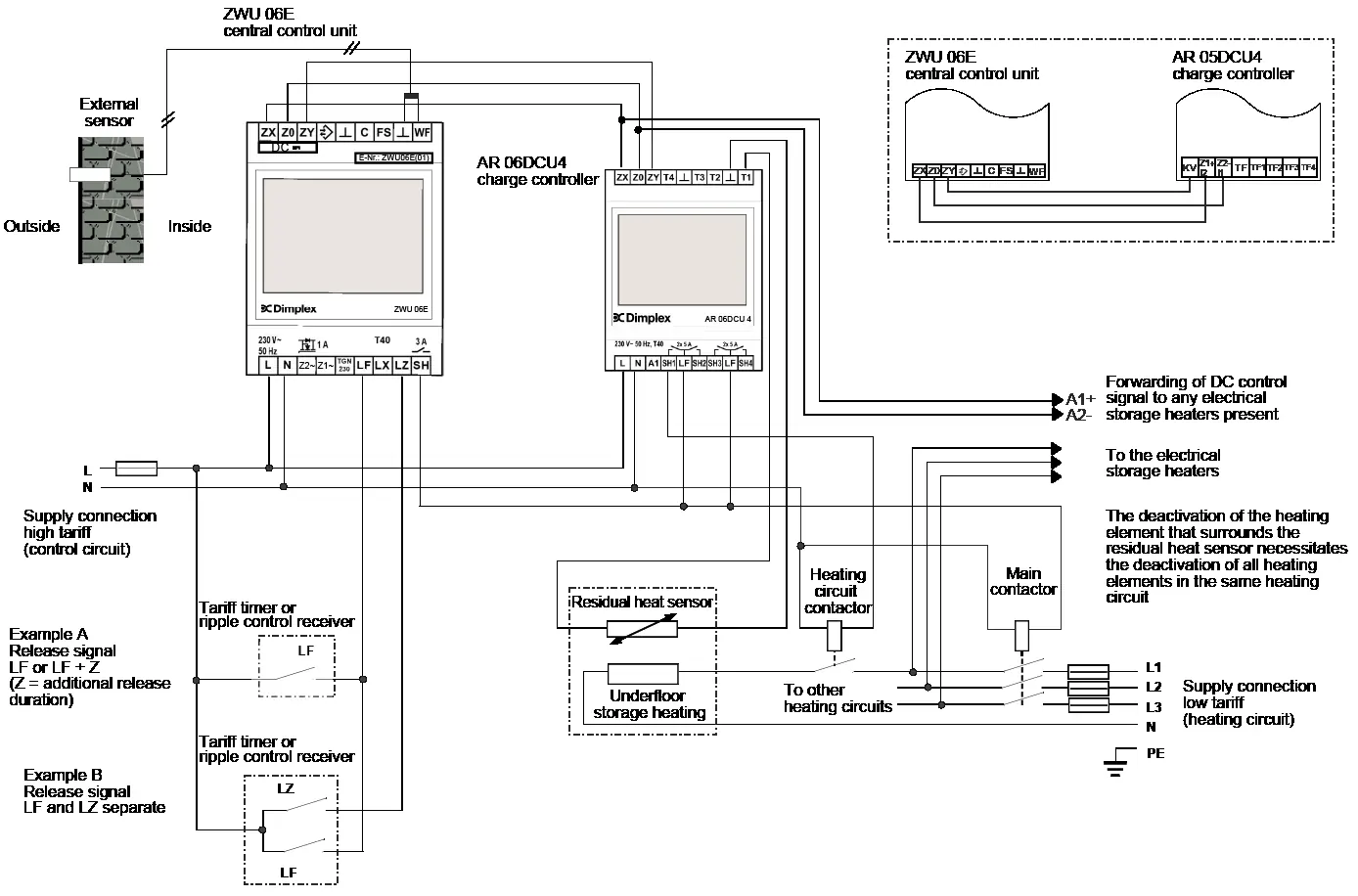

Zusätzliches Montagefoto von Seite 13
Zusätzliches Montagefoto von Seite 13

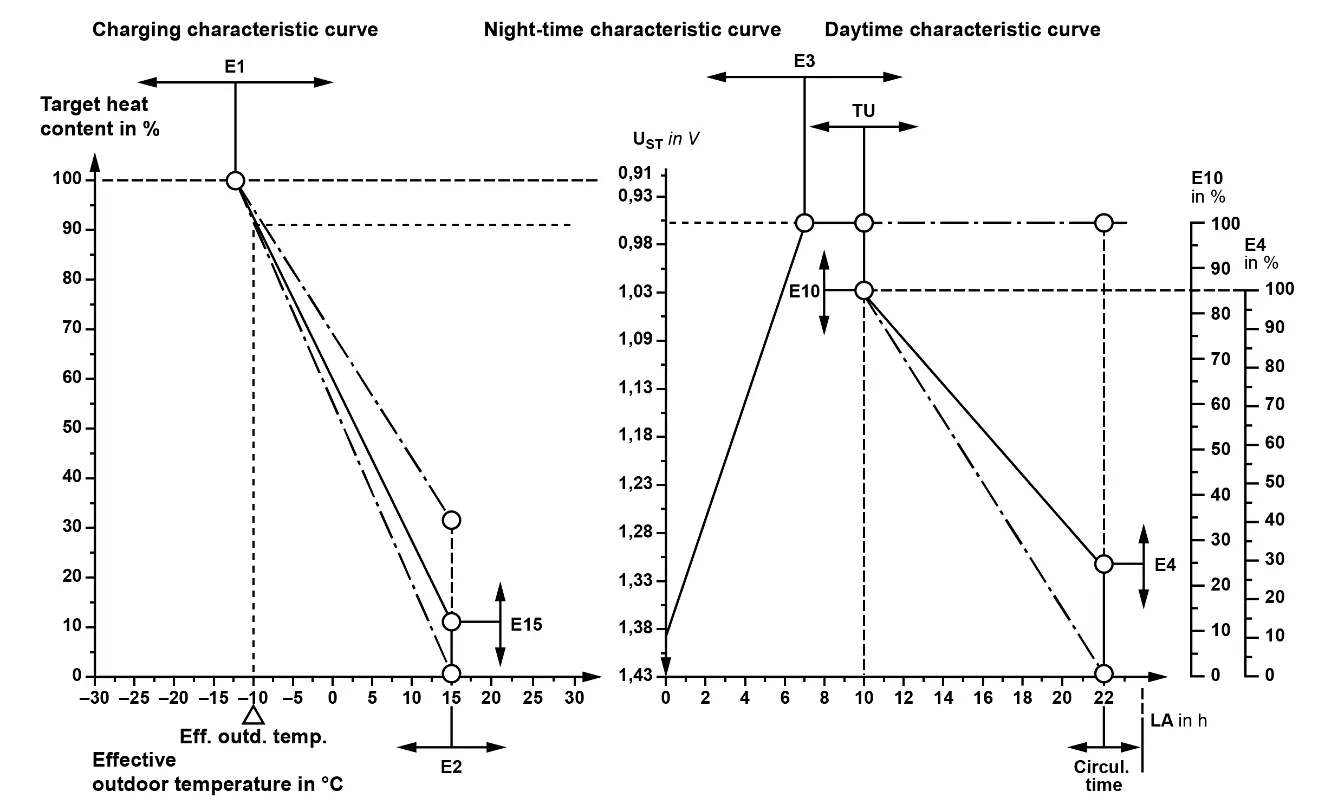

Zusätzliches Montagefoto von Seite 17
Zusätzliches Montagefoto von Seite 17
Zusätzliches Montagefoto von Seite 28
Zusätzliches Montagefoto von Seite 28
Zusätzliches Montagefoto von Seite 29
Zusätzliches Montagefoto von Seite 29

Installation des Außensensors

Der NTC-Außensensor sollte mindestens 2 m über dem Boden an einer Außenwand im Hauptnutzungsbereich montiert werden. Er darf nicht direkter Sonneneinstrahlung oder Wärmequellen (z. B. Lüftungsschächte) ausgesetzt sein. Das Kabel kann mit einem Installationskabel (mind. 1,5 mm²) auf bis zu 100 m verlängert werden.

Montagebeispiel Außensensor: Vorhangfassade
Montagebeispiel Außensensor: Vorhangfassade

Inbetriebnahme und Konfiguration

Die Inbetriebnahme erfolgt über das Menü Installer. Wichtige Schritte umfassen:

  • Auswahl des Anwendungsbereichs (CCU oder ACU).
  • Einstellung der Vollladung (E1) basierend auf der Außentemperatur.
  • Konfiguration des Heizbedarfsfaktors.
  • Einstellung des Sensortyps für den Außensensor.
  • Festlegung des Systemtyps für die angeschlossenen Speicherheizgeräte.

Bedienung der Benutzeroberfläche

Die Bedienung erfolgt über das Touch-Display. Die vier Funktionstasten am unteren Bildschirmrand ändern ihre Funktion je nach Menüpunkt. Häufig genutzte Funktionen sind:

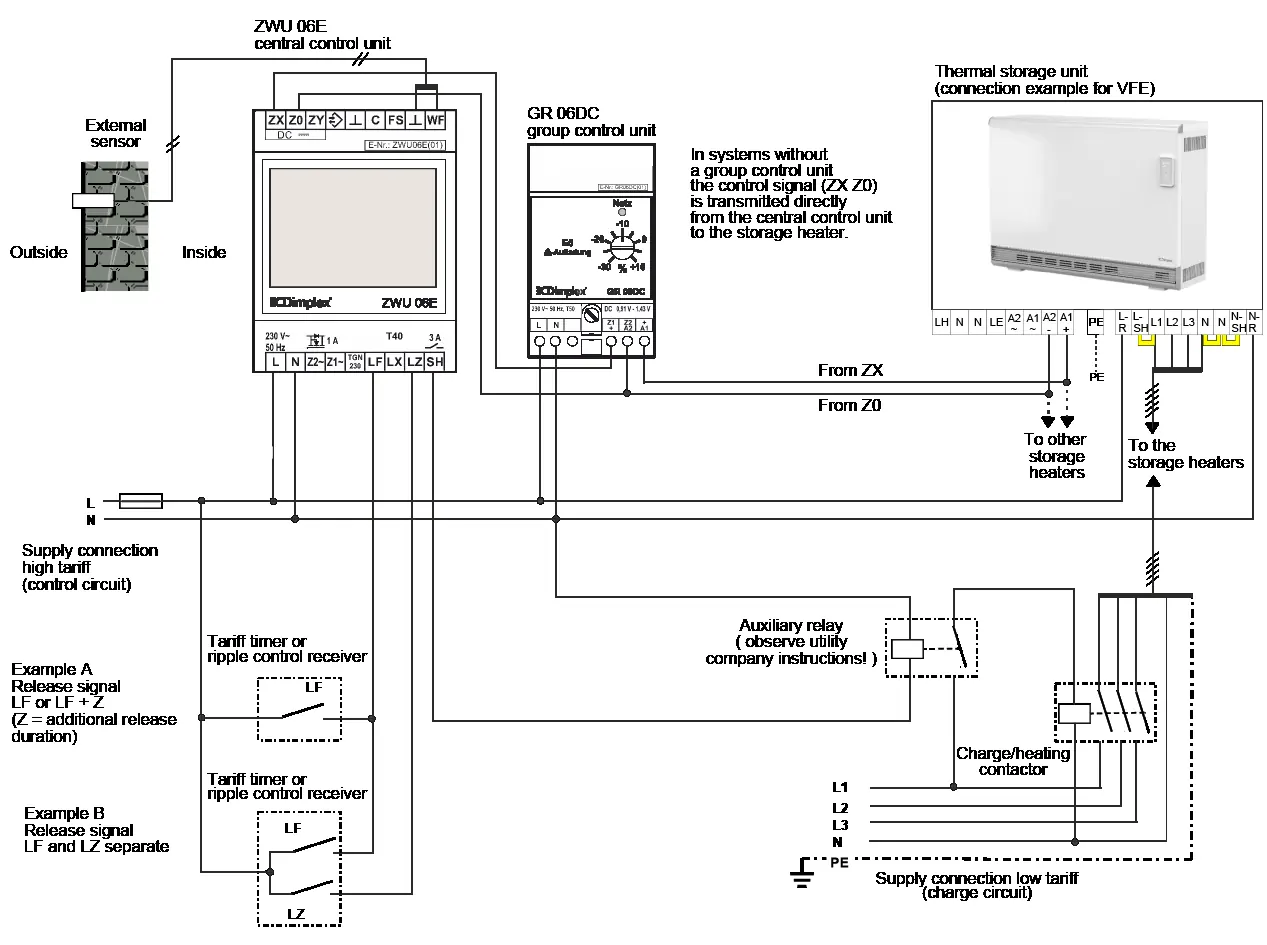

Schaltplan für ZWU 06E mit DC-Steuersignal
Schaltplan für ZWU 06E mit DC-Steuersignal
Beispiel-Displayanzeige
Beispiel-Displayanzeige
  • Chng: Eintrag ändern.
  • Save: Eintrag speichern.
  • +/-: Werte erhöhen oder verringern.
  • >> / <<: Menüebenen navigieren.

Wartung und Sicherheit

Das Gerät ist wartungsfrei. Bei einem Defekt des Außensensors kann über den Menüpunkt Setup eine Ersatztemperatur eingestellt werden, um den Heizbetrieb manuell aufrechtzuerhalten. Bei längeren Stromausfällen ist die korrekte Einstellung von Datum und Uhrzeit zu prüfen.

Herstellerinformationen

Glen Dimplex Deutschland GmbH

Markenprofil

Praktische Hilfe

Typische Probleme

Display zeigt '~~~' statt eines Wertes

Das Menü hat keine Antwort auf die Datenabfrage erhalten.

Außensensor defekt

Stellen Sie im Menü Setup -> Living comfort eine Ersatztemperatur ein, um den Heizbetrieb manuell zu steuern.

Uhrzeit/Datum nach Stromausfall falsch

Die Gangreserve beträgt ca. 6 Stunden. Bei längeren Ausfällen müssen Datum und Uhrzeit im Menü Setup neu eingestellt werden.

Vor der Verwendung

  • Prüfen Sie, ob die Installation durch einen autorisierten Techniker erfolgte.
  • Stellen Sie sicher, dass der Außensensor nicht durch direkte Sonne oder Lüftungsschächte beeinflusst wird.
  • Kontrollieren Sie die korrekte Einstellung des Sensortyps im Menü Installer.
  • Stellen Sie bei der ersten Inbetriebnahme Datum und Uhrzeit korrekt ein.
  • Prüfen Sie die Verdrahtung der SELV-Signale (Sensor, DC-Signal) auf ausreichenden Abstand zu Netzleitungen.

Technische Daten in der Praxis

Schutzart IP 20
Schutz gegen feste Fremdkörper, nicht wasserdicht; nur für geschlossene Verteilerkästen geeignet.
Gangreserve ca. 6 h
Zeitraum, in dem Uhrzeit und Einstellungen bei Stromausfall erhalten bleiben.
Anschlussklemmen 2,5 mm²
Maximaler Querschnitt für die Verdrahtung, Anzugsdrehmoment max. 0,5 Nm.

Abbildungen und Diagramme

  • Die Schaltpläne zeigen die Verbindung der ZWU 06E mit verschiedenen Lastmodulen (GR 06DC, GRM 06AC, AR 06DCU4).
  • Beachten Sie die Trennung zwischen Steuerstromkreis (hoher Tarif) und Laststromkreis (niedriger Tarif).
  • Die LF/LZ-Eingänge sind für die Ansteuerung durch Rundsteuerempfänger oder Tarifschaltuhren vorgesehen.

Modellkompatibilität

  • Unterstützt eine Vielzahl von Außensensoren (DIN EN 50350 Standard, tekmar, Schlüter, DEVI, Siemens etc.).
  • Maximal 20 Laderegler vom Typ AR 06DCU 4 anschließbar.
  • Geeignet für thermo-mechanische und elektronische Laderegler mit 30-100% ED.
