Installationsanleitung für Dimplex LA 0712BW / LA 0712BWC Luft-Wasser-Wärmepumpe

Schnellstartanleitung für die Installation der Dimplex LA 0712BW und LA 0712BWC Luft-Wasser-Wärmepumpen. Enthält detaillierte Schaltpläne, hydraulische Schemata und Anschlussbelegungen für den Wärmepumpenmanager WPM Econ5S.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Schnellinstallationsanleitung für die Luft-Wasser-Wärmepumpen Dimplex LA 0712BW und LA 0712BWC. Es konzentriert sich primär auf die elektrische Verdrahtung zwischen der Wärmepumpe, dem Wärmepumpenmanager (WPM Econ5S) und der Elektroverteilung sowie auf die hydraulische Einbindung.

Elektrische Installation

Die Installation erfordert den Anschluss der Wärmepumpe (+A100) an den Wärmepumpenmanager (+A200) und die Elektroverteilung (+A300). Wichtige Komponenten sind:

  • RS485-Verbindung: Verbindung zwischen Wärmepumpe und Manager über J25 (4x0,28mm²).
  • Stromversorgung: Verwendung von NYM-J Kabeln (z.B. 5x4mm² für den Manager, 5x1,5mm² für die Wärmepumpe).
  • Schutzvorrichtungen: Absicherung der Heizungen (B20A), des Wärmepumpenmanagers (C13A) und der Wärmepumpe (C10A).
  • EVU-Sperre: Anschluss über Schütz -K22.

Hydraulische Einbindung

Die Anleitung bietet zwei hydraulische Schemata:

  • Hydraulic 1: Standardkonfiguration mit Wärmepumpe, Wärmepumpenmanager und den internen Komponenten (M13, M16, M18, E10.11).
  • Hydraulic 2: Erweiterte Konfiguration mit zusätzlichen Mischern (M21, M22) und Pumpen (M15, M20) für mehrere Heizkreise.

WPM Econ5S Anschlussbelegung

Der Wärmepumpenmanager WPM Econ5S steuert die Anlage. Die Anschlüsse umfassen:

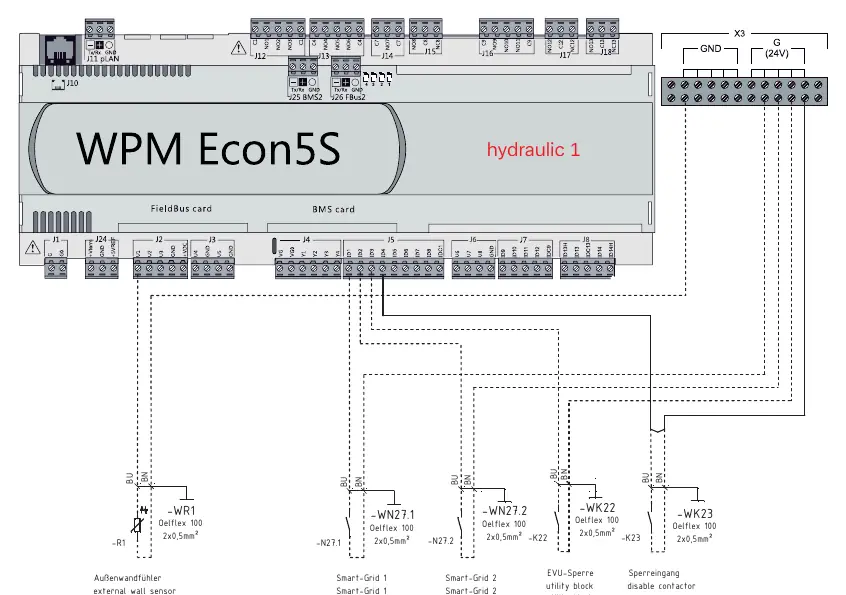

Anschlussplan WPM Econ5S (Hydraulic 1)
Anschlussplan WPM Econ5S (Hydraulic 1)

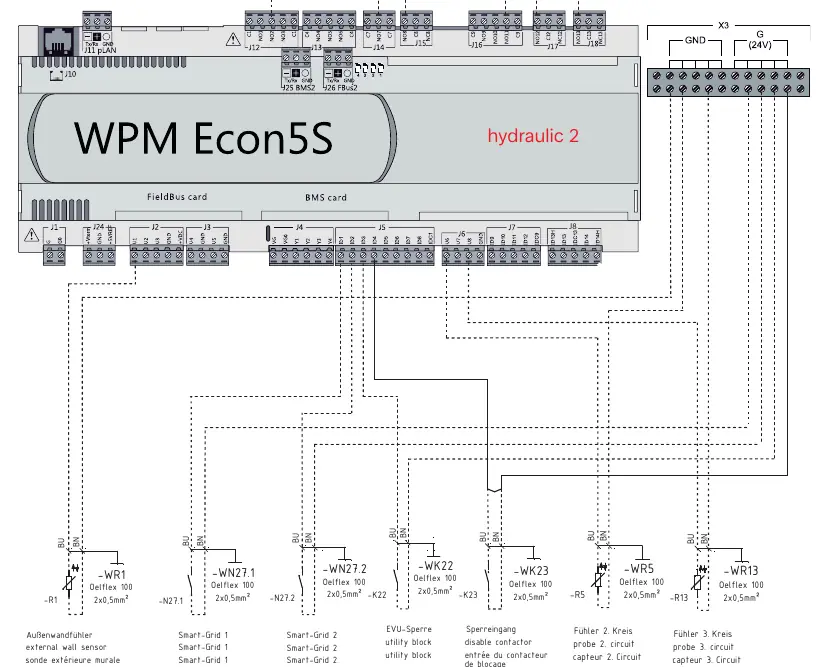

Anschlussplan WPM Econ5S (Hydraulic 2)
Anschlussplan WPM Econ5S (Hydraulic 2)
  • Sensoren: Außenwandfühler (-WR1), Fühler 2. Kreis (-WR5), Fühler 3. Kreis (-WR13).
  • Smart-Grid: Eingänge für Smart-Grid 1 und 2 (-N27.1, -N27.2).
  • Steuerung: Anschlüsse für EVU-Sperre (-WK22) und Sperreingang (-WK23).
  • Aktoren: Direkte Ansteuerung von Pumpen und Mischern über die entsprechenden Ausgänge (J12-J18).

Herstellerinformationen

Glen Dimplex Deutschland GmbH

Markenprofil

Praktische Hilfe

Typische Probleme

Fehlerhafte Kommunikation zwischen Wärmepumpe und Manager

Überprüfen Sie die RS485-Verbindung (J25) auf korrekte Polung und festen Sitz der Adern.

Wärmepumpe läuft nicht an

Prüfen Sie, ob die EVU-Sperre (-K22) aktiv ist und ob die Sicherungen (-FE, -F+A200, -F+A100) korrekt dimensioniert und eingeschaltet sind.

Vor der Verwendung

  • Sicherstellen, dass alle elektrischen Verbindungen gemäß Schaltplan ausgeführt wurden.
  • Überprüfung der Kabelquerschnitte (z.B. 5x4mm² für Hauptstromversorgung).
  • Korrektes Anschließen der Fühler (Außenwandfühler, Kreis-Fühler).
  • Hydraulische Anlage auf Dichtheit prüfen.
  • Sicherstellen, dass die Schütze für EVU-Sperre korrekt verdrahtet sind.

Abbildungen und Diagramme

  • Die Schaltpläne zeigen die Verbindung zwischen Wärmepumpe (+A100), Manager (+A200) und Verteilung (+A300).
  • Hydraulik-Diagramme verdeutlichen den Fluss zwischen Wärmepumpe und Heizkreisen.
  • Die WPM Econ5S-Pläne zeigen die spezifische Klemmenbelegung für Sensoren und Aktoren.

Modellkompatibilität

  • Die Anleitung gilt spezifisch für die Modelle LA 0712BW und LA 0712BWC.
  • Die hydraulische Konfiguration muss dem gewählten Schema (1 oder 2) entsprechen.
