Installationsanleitung für Dimplex LA 0712C Luft-Wasser-Wärmepumpe
Schnellstart- und Installationsanleitung für die Dimplex LA 0712C Luft-Wasser-Wärmepumpe. Enthält detaillierte elektrische Schaltpläne, hydraulische Schemata und Anschlussbelegungen für verschiedene Systemkonfigurationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für die Luft-Wasser-Wärmepumpe Dimplex LA 0712C. Es enthält essenzielle elektrische Schaltpläne und hydraulische Schemata für die fachgerechte Montage und Inbetriebnahme. Die Anleitung ist in zwei Hauptbereiche unterteilt: elektrische Installation und hydraulische Einbindung, wobei verschiedene Konfigurationen (Hydraulic 1 und Hydraulic 2) abgedeckt werden.
Elektrische Installation
Der elektrische Anschluss umfasst die Verbindung zwischen der Wärmepumpe (+A100), dem Wärmepumpenmanager (+A200) und der Elektroverteilung (+A300). Wichtige Komponenten sind:
- Sicherungen: Separate Absicherung für Wärmepumpe (-X1) und Wärmepumpenmanager.
- Kommunikation: RS485-Verbindung zwischen Wärmepumpe und Manager über J9.
- Steuerung: Anschluss von Schütz für EVU-Sperre (-K22), Fühlern (Außenwand, Anforderung, Smart-Grid) und verschiedenen Pumpen (Heizung, Zusatz, Warmwasser).
Hydraulische Einbindung
Die hydraulischen Schemata zeigen die Einbindung der Wärmepumpe in das Heizsystem. Es werden zwei Varianten (Hydraulic 1 und 2) dargestellt, die sich in der Konfiguration der Mischer, Pumpen und Ventile unterscheiden. Achten Sie auf die korrekte Zuordnung der Komponenten wie Mischer (-M22), Pumpen (-M15, -M18) und Umschaltventile (-YM18, -Y12) gemäß den spezifischen Funktionsvorgaben.
Anschlussbelegung und Funktionen

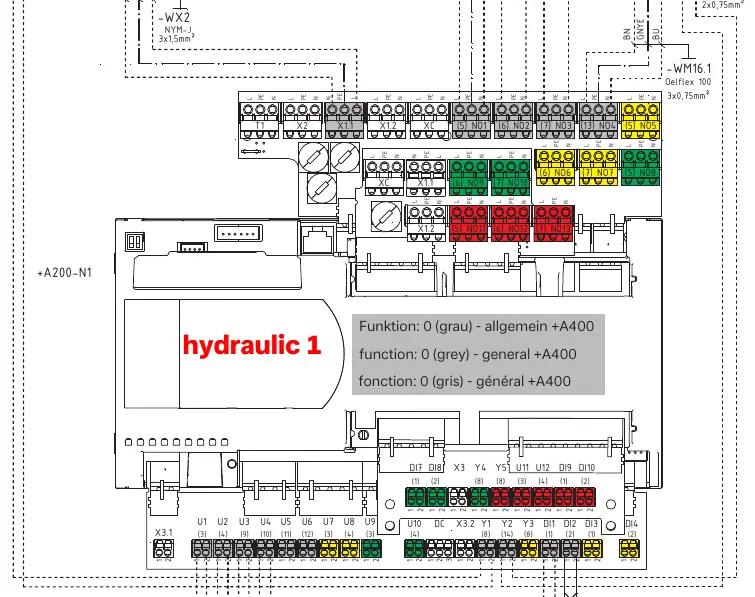

Die Steuerungseinheit +A200-N1 bietet verschiedene Funktionsbelegungen, die durch farbige Markierungen an den Klemmen gekennzeichnet sind:
- Funktion 0 (grau): Allgemein +A400.
- Funktion 1 (gelb): Warmwasser +A420.
- Funktion 2 (grün): 2. Kreis +A412.
- Funktion 3 (rot): Bivalent +A441 oder Kühlen aktiv +A451 (je nach Konfiguration).
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Falsche Funktionszuordnung an der Steuerung
Überprüfen Sie die farbige Markierung an den Klemmen (0=grau, 1=gelb, 2=grün, 3=rot) und stellen Sie sicher, dass die angeschlossenen Komponenten der jeweiligen Funktion (+A400, +A420, +A412, +A441/A451) entsprechen.
Kommunikationsfehler zwischen Wärmepumpe und Manager
Prüfen Sie die RS485-Verkabelung (J9) zwischen der Wärmepumpe (+A100) und dem Wärmepumpenmanager (+A200) auf korrekten Sitz und Kabelbruch.
Vor der Verwendung
- Sicherstellen, dass die Spannungsversorgung für Wärmepumpe und Manager getrennt abgesichert ist.
- Prüfen der RS485-Verbindung zwischen Wärmepumpe und Wärmepumpenmanager.
- Überprüfung der korrekten Kabelquerschnitte (z.B. 3x1,5mm² für Stromversorgung, 4x0,28mm² für RS485).
- Kontrolle der hydraulischen Anschlüsse gemäß gewähltem Schema (Hydraulic 1 oder 2).
- Sicherstellen, dass alle Fühler (Außenwand, Anforderung) korrekt an die Steuerung angeschlossen sind.
Abbildungen und Diagramme
- Elektrischer Schaltplan: Zeigt die Verdrahtung zwischen Wärmepumpe, Manager und Elektroverteilung.
- Hydraulikschema: Detaillierte Darstellung der Rohrleitungsführung und Komponentenplatzierung.
- Klemmenbelegungsplan: Übersicht der Anschlüsse an der Steuerungseinheit +A200-N1 mit Funktionsfarben.
Modellkompatibilität
- Die Installation muss gemäß dem gewählten hydraulischen Schema (1 oder 2) erfolgen.
- Die Funktionsbelegung der Steuerung (+A400 bis +A451) ist zwingend einzuhalten.
