Dieses Dokument dient als technische Installationshilfe für die Dimplex 0911HWCF M Split-Wasserwärmepumpe. Es enthält maßgebliche Zeichnungen für die Positionierung des Außengeräts sowie die hydraulischen und elektrischen Anschlüsse des Speichersystems. Beachten Sie bei der Installation zwingend die angegebenen Mindestabstände und die korrekte Ausrichtung der Anschlüsse.
Installation des Außengeräts
Das Außengerät muss auf einem stabilen Fundament montiert werden. Achten Sie auf die Einhaltung der Mindestabstände von über 100 mm zum Boden und über 80 mm zu angrenzenden Strukturen, um eine ausreichende Luftzirkulation zu gewährleisten. Die Abmessungen des Geräts betragen 1118 mm in der Breite und 865 mm in der Höhe.

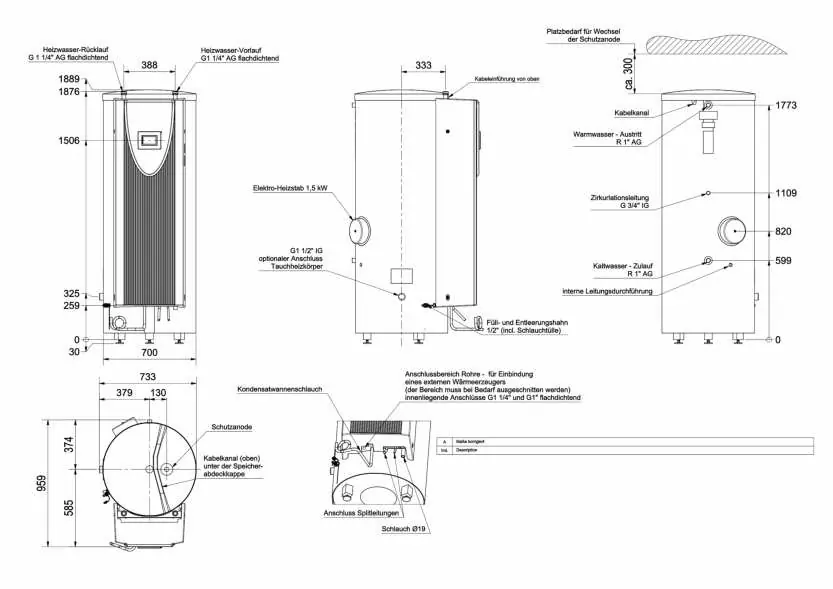

Anschlüsse und Speicher
Der Speicher verfügt über verschiedene Anschlüsse für den Heizwasserkreislauf und die Warmwasserversorgung:
- Heizwasser-Vorlauf: G 1 1/4 Zoll AG flachdichtend
- Heizwasser-Rücklauf: G 1 1/4 Zoll AG flachdichtend
- Warmwasser-Austritt: R 1 Zoll AG
- Kaltwasser-Zulauf: R 1 Zoll AG
- Zirkulationsleitung: G 3/4 Zoll IG
- Elektro-Heizstab: 1,5 kW
Zusätzlich ist ein Füll- und Entleerungshahn (1/2 Zoll inkl. Schlauchtülle) sowie ein Kondensatwannenschlauch vorhanden. Der Platzbedarf für den Wechsel der Schutzanode beträgt ca. 300 mm nach oben.
Herstellerinformationen
Glen Dimplex Deutschland GmbH
Praktische Hilfe
Typische Probleme
Stellen Sie sicher, dass die Mindestabstände von >100 mm zum Boden und >80 mm zu Wänden eingehalten werden.
Planen Sie einen Freiraum von mindestens 300 mm über dem Speicher ein, um den Wechsel der Schutzanode zu ermöglichen.
Vor der Verwendung
- Fundament für das Außengerät gemäß den Maßzeichnungen vorbereiten.
- Hydraulische Anschlüsse (Vorlauf/Rücklauf) auf korrekte Dimensionierung (G 1 1/4 Zoll) prüfen.
- Kabelkanal für die elektrische Zuleitung von oben vorbereiten.
- Kondensatablaufschlauch korrekt positionieren.
- Platzbedarf für den Anodenwechsel sicherstellen.
