Wartungskit Danfoss ICLX 125 (027H7222) - Installationsanleitung
Detaillierte Installationsanleitung und Teileliste für das Danfoss ICLX 125 Wartungskit (027H7222). Enthält Explosionszeichnung und Spezifikationen der Komponenten für die fachgerechte Instandsetzung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung und Teileübersicht für das Danfoss ICLX 125 Wartungskit (Artikelnummer 027H7222). Es richtet sich an Fachpersonal, das Wartungsarbeiten an ICLX-Ventilen der Größe 125 durchführt. Die Anleitung enthält eine Explosionszeichnung zur korrekten Anordnung der Komponenten sowie eine detaillierte Liste der enthaltenen Dichtungen und Ersatzteile.

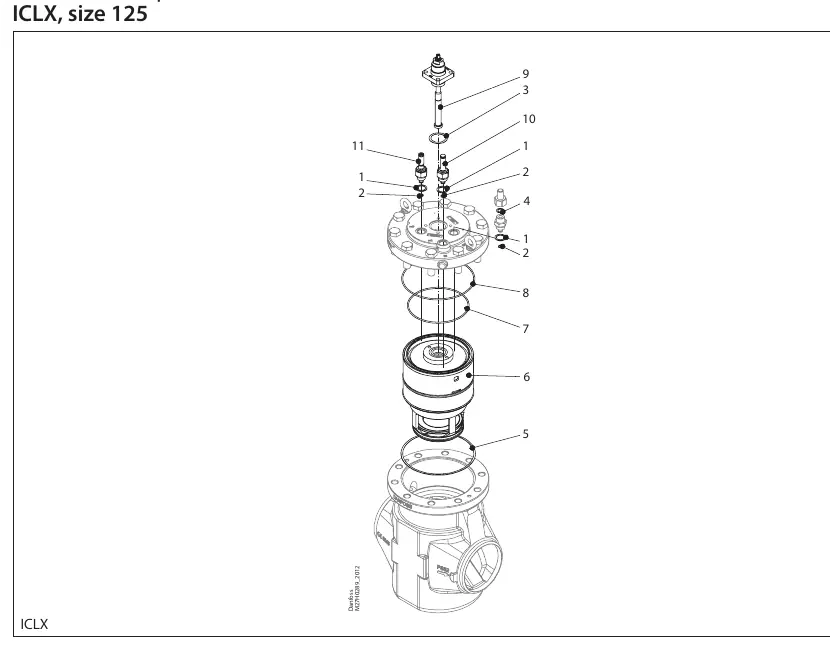

Explosionszeichnung und Montage
Die Explosionszeichnung zeigt die interne Struktur des ICLX-Ventils und die Positionierung der einzelnen Komponenten (nummeriert von 1 bis 11). Bei der Montage ist auf die exakte Reihenfolge und die korrekte Platzierung der Dichtungen zu achten, um die Dichtigkeit des Ventils zu gewährleisten.
Liste der enthaltenen Komponenten
Das Wartungskit enthält folgende Komponenten, die gemäß der Explosionszeichnung zugeordnet werden:
- 1: Faser-Dichtung (3 Stück)
- 2: O-Ring (3 Stück)
- 3: Faser-Dichtung (1 Stück)
- 4: Aluminium-Dichtung (1 Stück)
- 5: Faser-Dichtung (1 Stück)
- 6: Hauptkomponente (1 Stück)
- 7: O-Ring (1 Stück)
- 8: O-Ring (1 Stück)
- 9: Ventil-Komponente (1 Stück)
- 10: Ventil-Komponente (1 Stück)
- 11: Ventil-Komponente (1 Stück)
Wartungshinweise
Stellen Sie vor Beginn der Arbeiten sicher, dass das System vollständig drucklos ist. Reinigen Sie alle Dichtflächen gründlich, bevor Sie die neuen Dichtungen aus dem Kit einsetzen. Achten Sie besonders auf die Materialunterscheidung zwischen Faser- und Aluminiumdichtungen, da diese an spezifischen Positionen im Ventil verbaut werden müssen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach der Wartung
Überprüfen Sie, ob die Dichtungen (Faser vs. Aluminium) an der korrekten Position gemäß Explosionszeichnung platziert wurden.
Schwierigkeiten bei der Montage
Stellen Sie sicher, dass alle alten Dichtungsreste vollständig von den Kontaktflächen entfernt wurden, bevor neue Teile eingesetzt werden.
Vor der Verwendung
- System vollständig drucklos machen
- Ventilgröße ICLX 125 verifizieren
- Alle Teile aus dem Kit auf Vollständigkeit prüfen
- Dichtflächen reinigen
- Explosionszeichnung für die Reihenfolge bereithalten
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die vertikale Anordnung der Ventilkomponenten.
- Die Nummern 1-11 im Diagramm korrespondieren direkt mit der Teileliste.
Modellkompatibilität
- Dieses Kit ist spezifisch für das Danfoss ICLX Ventil der Größe 125.
