Bedienungsanleitung für Danfoss 027R9528 Hochdruck-Schwimmerventil
Schnellstartanleitung für das Danfoss 027R9528 Hochdruck-Schwimmerventil. Enthält wichtige Informationen zu Installation, Schweißverfahren, Wartung, Entlüftung und technischen Spezifikationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Installation und Wartung des Danfoss Hochdruck-Schwimmerventils (HFI). Das Ventil ist für geschlossene Kreisläufe mit nicht brennbaren Kältemitteln (einschließlich R717) konzipiert. Vor der Installation oder Wartung muss das System zwingend evakuiert und auf atmosphärischen Druck gebracht werden. Das Ventil muss horizontal montiert werden, wobei der Auslassanschluss vertikal nach unten zeigt.
Installation
Das Ventil muss so in das Rohrleitungssystem integriert werden, dass es frei von externen Spannungen und Lasten ist. Das Rohrleitungssystem sollte so ausgelegt sein, dass Flüssigkeitsschläge und hydraulischer Druck durch thermische Ausdehnung vermieden werden.

- Schweißen: Vor dem Schweißen muss die Schwimmerbaugruppe entfernt werden. Demontieren Sie dazu den Enddeckel, lösen Sie die Schraube (Pos. C) und heben Sie die Baugruppe heraus. Nach dem Schweißen muss das Gehäuse innen gründlich gereinigt werden.
- Montage: Stellen Sie sicher, dass die Schwimmerbaugruppe vollständig im Auslassanschluss sitzt und sich der Schwimmerball frei in der Mitte des Gehäuses bewegen kann.
- Entlüftungsrohr: Das Entlüftungsrohr (Pos. E) muss nach der Montage zwingend vertikal nach oben zeigen.
- Anzugsdrehmoment: Die Schrauben (Pos. F) müssen mit einem Drehmomentschlüssel auf 183 Nm (135 LB-feet) angezogen werden.
Wartung
In nicht kondensierbaren Gasen kann es zu Ansammlungen im oberen Teil des Schwimmerventils kommen. Diese Gase müssen über das Entlüftungsventil (Pos. G) abgelassen werden.
Austausch der Schwimmerbaugruppe:
- System evakuieren und Druck über das Entlüftungsventil (Pos. G) auf atmosphärischen Druck ausgleichen.
- Enddeckel entfernen.
- Schraube (Pos. C) lösen und die komplette Schwimmerbaugruppe herausheben.
- Neue Baugruppe einsetzen und Schraube (Pos. C) festziehen.
- Enddeckel mit Entlüftungsventil und Rohr wieder montieren.
- Schrauben (Pos. F) mit 183 Nm festziehen.
Technische Daten
- Temperaturbereich: -50 bis +150 °C (-58 bis +302 °F).
- Max. Betriebsdruck: 25 bar g (363 psi g).
- Kältemittel: Geeignet für R717 (Dichte 500-700 kg/m³) und andere nicht korrosive Kältemittel.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gase über das Entlüftungsventil (Pos. G) ablassen.
Prüfen, ob die Baugruppe korrekt im Auslassanschluss sitzt und sich mittig im Gehäuse befindet.
Bei hoher Last kann der Durchmesser des angeschweißten Rohrs am Auslassanschluss vergrößert werden.
Vor der Verwendung
- System evakuieren und Druck auf atmosphärischen Druck ausgleichen.
- Sicherstellen, dass das Entlüftungsventil vor Druckbeaufschlagung geschlossen ist.
- Prüfen, ob das Entlüftungsrohr vertikal nach oben zeigt.
- Drehmomentschlüssel auf 183 Nm einstellen.
- Nur Original-Danfoss-Ersatzteile verwenden.
Abbildungen und Diagramme

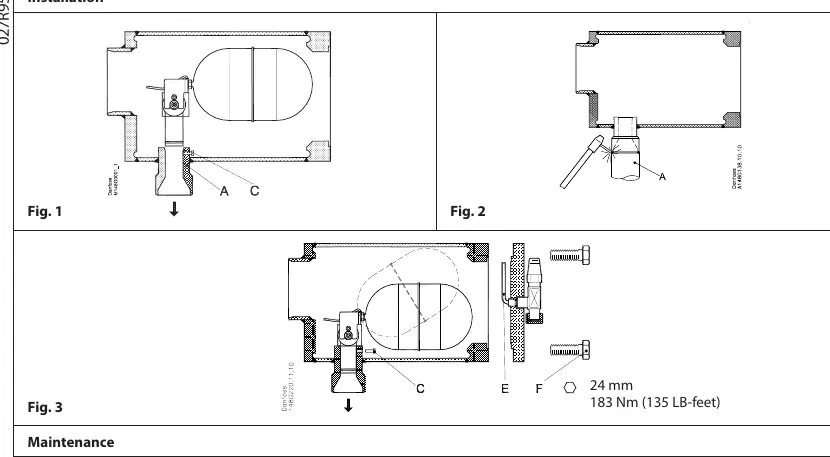

- Fig. 1: Horizontale Montage mit Auslass nach unten.
- Fig. 3 & 5: Korrekte Positionierung der Schwimmerbaugruppe und Entlüftungsrohr (Pos. E).
- Fig. 4: Entlüftung über Ventil (Pos. G).
- Fig. 6: Detailansicht der Schwimmerposition (geschlossen/offen).
Modellkompatibilität
- Nicht für brennbare Kohlenwasserstoffe empfohlen.
- Nur für geschlossene Kreisläufe geeignet.
- Standardmäßig für R717 (Dichte 500-700 kg/m³) ausgelegt.
