Installationsanleitung für elektrisches 3-Wege-Ventil Danfoss CTR 20
Detaillierte Installationsanleitung für das Danfoss CTR 20 elektrische 3-Wege-Ventil. Erfahren Sie alles über Montage, Schweißvorgaben, elektrische Anschlüsse und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Das Danfoss CTR 20 ist ein elektrisches 3-Wege-Ventil für Anwendungen wie Wärmerückgewinnung. Beachten Sie unbedingt folgende Sicherheitshinweise:
- Das Ventil wird in einer halb geöffneten Position geliefert und ist bereit zum Löten.
- Das Ventil darf vor dem Löten oder Schweißen nicht zerlegt werden.
- Schließen Sie das Ventil niemals direkt an eine AC/DC-Stromquelle an. Verwenden Sie ausschließlich einen geeigneten Controller/Treiber.
- Betreiben Sie das Ventil nicht während der Montage oder Demontage.
Technische Daten
Das Ventil ist für folgende Betriebsbedingungen ausgelegt:
- Kältemittel: R744 (für andere Kältemittel kontaktieren Sie Danfoss).
- Umgebungstemperatur: -40 °C bis 60 °C.
- Medientemperatur: 0 °C bis 150 °C.
- Max. Betriebsdruck: 140 Bar / 2030 psig.
- Schrittmotor: Bipolar, 6600 Schritte gesamt, 75 Schritte/Sek.
- Spulenwiderstand: 52 Ohm ±10% (bei 25 °C).
- Phasenstrom: 100 mA RMS / 141 mA Peak.
Durchflussrichtung
Das Ventil unterstützt zwei Konfigurationen:
- A (1 Eingang, 2 Ausgänge): Der Durchfluss erfolgt von Anschluss 1 zu 2 und 3.
- B (2 Eingänge, 1 Ausgang): Der Durchfluss erfolgt von Anschluss 2 und 3 zu 1.

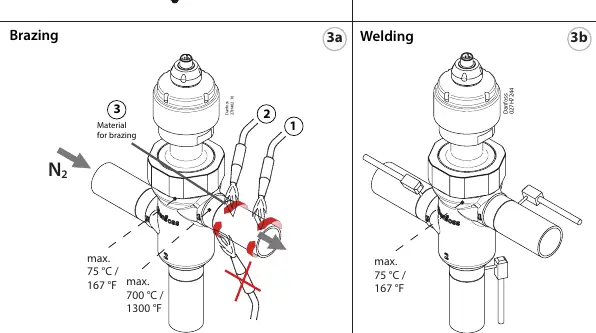

Montage und Schweißen
Bei der Montage ist die Ausrichtung zu beachten (90° Winkel). Beim Löten oder Schweißen muss das Ventil in der mittleren Position verbleiben.
- Löten: Verwenden Sie Metalli Tenacity No. 5 oder Braze Tec Spezialpaste. Als Füllmaterial eignen sich Silver-Flo 55 oder Silver-Flo 56. Verwenden Sie keine phosphorhaltigen Lote (z.B. CP 1, CP 3). Die Temperatur darf 700 °C nicht überschreiten.
- Schweißen (TIG): Verwenden Sie Argon als Schutzgas. Die Leistung sollte ca. 60 A betragen. Das Material sollte eine ca. 2 mm dicke Edelstahllegierung sein.
- Kühlung: Achten Sie darauf, dass die Temperatur am Ventilgehäuse 75 °C während des Lötens/Schweißens nicht überschreitet.
Elektrische Anschlüsse
Der Anschluss erfolgt über einen M12-Stecker am Ventil. Die Belegung ist wie folgt:
- Spule I: A1 und A2.
- Spule II: B1 und B2.

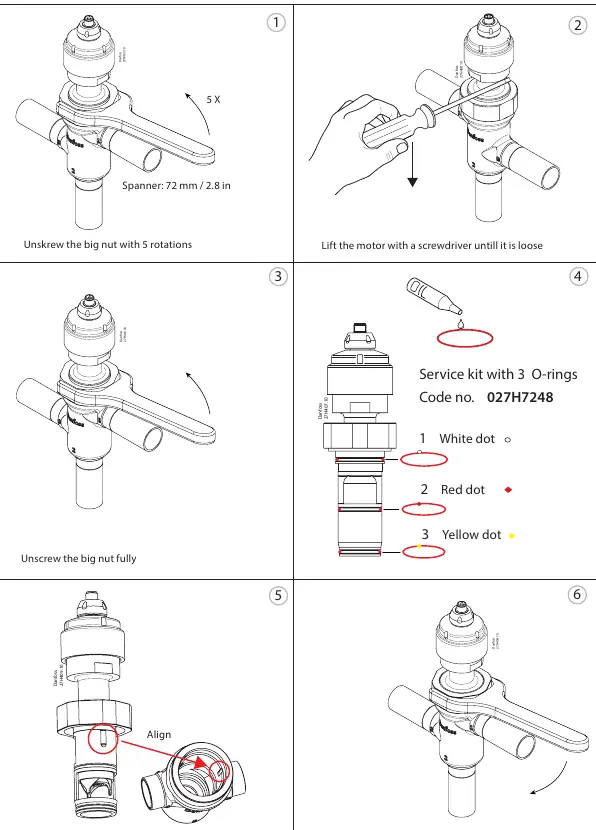

Wartung und Service
Für Wartungsarbeiten ist ein Service-Kit (Code-Nr. 027H7248) mit 3 O-Ringen erhältlich. Bei der Demontage:
- Lösen Sie die große Mutter mit 5 Umdrehungen (Schlüsselweite 72 mm).
- Heben Sie den Motor vorsichtig mit einem Schraubendreher an, bis er locker ist.
- Schrauben Sie die Mutter vollständig ab.
- Beim Zusammenbau muss der Fixierstift korrekt in der Aussparung ausgerichtet sein.
- Das maximale Anzugsdrehmoment beträgt 130 Nm.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Ventil wurde vor dem Löten zerlegt
Das Ventil darf vor dem Löten oder Schweißen nicht zerlegt werden. Es muss in der gelieferten mittleren Position verbleiben.
Direkter Anschluss an Stromquelle
Das Ventil darf nicht direkt an AC/DC-Stromquellen angeschlossen werden. Verwenden Sie nur einen geeigneten Controller/Treiber.
Verwendung falscher Lote
Verwenden Sie keine phosphorhaltigen Lote (z.B. CP 1, CP 3, DIN L-Ag 15P). Dies beschädigt das Ventil.
Vor der Verwendung
- Prüfen Sie die Durchflussrichtung (A: 1 in 2 outs, B: 2 in 1 out).
- Stellen Sie sicher, dass die Umgebungstemperatur zwischen -40 °C und 60 °C liegt.
- Überprüfen Sie, ob das verwendete Kältemittel R744 ist.
- Stellen Sie sicher, dass ein geeigneter Controller für den bipolaren Schrittmotor vorhanden ist.
- Prüfen Sie, ob das Werkzeug für die 72 mm Mutter vorhanden ist.
Technische Daten in der Praxis
- Max. Betriebsdruck 140 Bar
- Das Ventil ist für Hochdruckanwendungen bis 140 Bar ausgelegt.
- Spulenwiderstand 52 Ohm
- Wichtiger Wert zur Überprüfung der elektrischen Integrität der Spulen.
- Schrittrate 75 stp./sec.
- Die maximale Geschwindigkeit, mit der der Motor angesteuert werden sollte.
Abbildungen und Diagramme
- Die Durchflussdiagramme zeigen die Anschlüsse 1, 2 und 3 für die Konfigurationen A und B.
- Das M12-Anschlussdiagramm zeigt die Pin-Belegung für Spule I (A1, A2) und Spule II (B1, B2).
- Die Montagebilder zeigen die korrekte Ausrichtung und die Schritte zum Austausch der O-Ringe.
Modellkompatibilität
- Nur für R744 Kältemittel standardmäßig freigegeben.
- Erfordert einen Controller für bipolare Schrittmotoren.
- Nicht für den Betrieb während der Montage/Demontage geeignet.
