Danfoss 032F2337 Überholsatz für EVRA/EVRS Ventile - Anleitung
Detaillierte Installationsanleitung und Teileliste für den Danfoss Überholsatz 032F2337, geeignet für EVRA und EVRS Ventile der Größe 10. Enthält Explosionszeichnungen und Spezifikationen der enthaltenen Komponenten.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung und Teileliste für den Danfoss Überholsatz mit der Artikelnummer 032F2337. Er ist speziell für die Wartung von EVRA und EVRS Ventilen der Größe 10 konzipiert. Die Anleitung bietet eine visuelle Referenz für den Zusammenbau und die Identifikation der benötigten Ersatzteile.

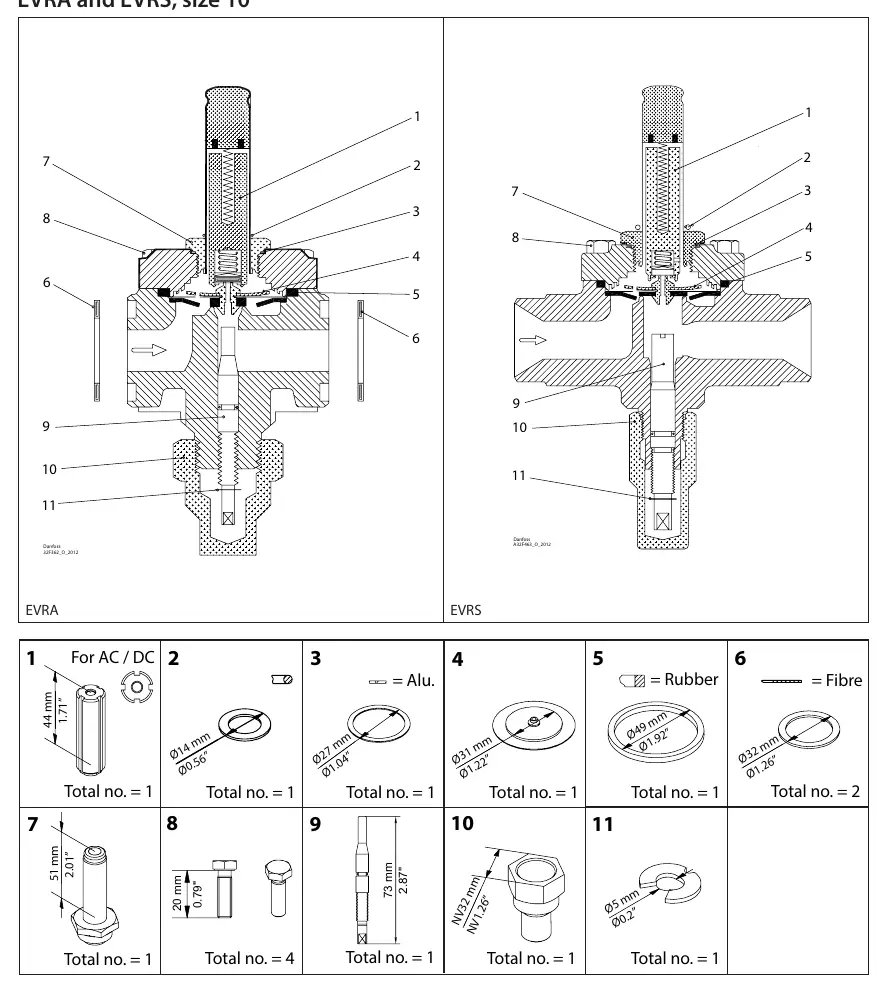

Explosionszeichnung und Aufbau
Die Anleitung enthält detaillierte Explosionszeichnungen für die Ventiltypen EVRA und EVRS. Die Zeichnungen veranschaulichen die korrekte Positionierung der Komponenten 1 bis 11 innerhalb des Ventilgehäuses. Achten Sie bei der Demontage und Montage auf die spezifischen Unterschiede zwischen den beiden Ventiltypen, wie sie in den Diagrammen dargestellt sind.
Teileliste und Komponenten
Der Überholsatz enthält alle notwendigen Komponenten für die Wartung. Achten Sie bei der Montage auf die korrekte Zuordnung der Teile gemäß der nummerierten Liste:
- Die Teile 1 bis 11 sind im Lieferumfang enthalten.
- Beachten Sie die Materialhinweise für die Dichtungen (z. B. Aluminium, Gummi, Faser).
- Die Mengen der einzelnen Komponenten sind in der Übersicht aufgeführt (z. B. Total no. = 1, 2 oder 4).
- Vergleichen Sie die Abmessungen der Teile (Durchmesser und Längen) mit den Angaben in der Liste, um eine korrekte Identifikation sicherzustellen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Undichtigkeit nach der Wartung
Überprüfen Sie den korrekten Sitz aller Dichtungen (Teile 2, 3, 4, 5, 6) und stellen Sie sicher, dass die richtigen Materialien (Gummi, Faser, Alu) an der vorgesehenen Stelle verwendet wurden.
Teilezuordnung unklar
Vergleichen Sie die Abmessungen der Teile (z. B. Durchmesser 14mm, 27mm, 31mm, 49mm, 32mm) mit der Teileliste in der Anleitung, um Verwechslungen zu vermeiden.
Vor der Verwendung
- Stellen Sie sicher, dass das Ventil vor Beginn der Arbeiten vollständig drucklos ist.
- Identifizieren Sie den Ventiltyp (EVRA oder EVRS), um die korrekte Explosionszeichnung zu verwenden.
- Prüfen Sie, ob alle 11 Teile des Überholsatzes gemäß der Liste vorhanden sind.
- Reinigen Sie die Dichtflächen gründlich vor dem Einbau der neuen Komponenten.
- Stellen Sie sicher, dass die Ventilgröße 10 ist.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Position der Teile 1 bis 11 im Ventilgehäuse.
- Die Pfeile in der Zeichnung deuten die Durchflussrichtung an.
- Unterscheidung zwischen EVRA und EVRS Ventiltypen ist durch separate Zeichnungen dargestellt.
Modellkompatibilität
- Nur für EVRA und EVRS Ventile der Größe 10 geeignet.
- Nicht für andere Ventilgrößen oder -serien verwenden.
