Installationsanleitung für Danfoss Redia M30 x 1,5 Thermostatkopf
Schnellstartanleitung für den Danfoss Redia M30 x 1,5 Thermostatkopf. Erfahren Sie, wie Sie das Gerät korrekt montieren, Temperaturbegrenzungen einstellen und den Diebstahlschutz nutzen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Einstellungsanweisungen für den Danfoss Redia M30 x 1,5 Thermostatkopf. Die Anleitung deckt die Standardmontage, die BIV-Installation, die Konfiguration von Temperaturbegrenzungen sowie die Aktivierung des Diebstahlschutzes ab. Bitte beachten Sie, dass für die Montage ein Drehmoment von 15 Nm empfohlen wird.
Installation
Die Montage erfolgt in drei einfachen Schritten:
- Entfernen Sie die Schutzkappe vom Ventilgehäuse.
- Setzen Sie den Thermostatkopf auf das Ventil auf.
- Ziehen Sie die Überwurfmutter mit einem 32-mm-Schlüssel fest. Das empfohlene Anzugsdrehmoment beträgt 15 Nm.
Für BIV-Installationen folgen Sie dem gleichen Prinzip der mechanischen Befestigung auf dem entsprechenden Ventilanschluss.
Temperaturbegrenzung
Der Thermostatkopf ermöglicht sowohl eine maximale als auch eine minimale Temperaturbegrenzung:
Maximale Temperaturbegrenzung
- Prüfen Sie die aktuelle Einstellung.
- Drehen Sie den Kopf auf die gewünschte Maximalposition (z.B. 5).
- Entnehmen Sie den Begrenzungsstift.
- Setzen Sie den Stift in die entsprechende Öffnung ein, um den Bereich zu begrenzen (z.B. auf 4).
Minimale Temperaturbegrenzung
- Prüfen Sie die aktuelle Einstellung.
- Drehen Sie den Kopf auf die gewünschte Minimalposition (z.B. Frostschutz/Stern).
- Entnehmen Sie den Begrenzungsstift.
- Setzen Sie den Stift ein, um den Drehbereich nach unten hin zu blockieren (z.B. auf 2).
Diebstahlschutz
Für den Diebstahlschutz ist ein optionales Zubehörteil (Code-Nr. 013G5287) erhältlich. Dieses wird um den Hals des Thermostatkopfes montiert, um ein unbefugtes Entfernen zu verhindern.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Thermostat lässt sich nicht festziehen
Stellen Sie sicher, dass der M30 x 1,5 Anschluss korrekt auf dem Ventil sitzt und verwenden Sie einen 32-mm-Schlüssel.
Temperatur lässt sich zu weit verstellen
Nutzen Sie die Begrenzungsstifte im Inneren des Kopfes, um den Drehbereich für Minimum oder Maximum physisch einzuschränken.
Vor der Verwendung
- Prüfen Sie, ob das Ventilgehäuse für M30 x 1,5 Anschlüsse geeignet ist.
- Stellen Sie sicher, dass ein 32-mm-Gabelschlüssel für die Montage bereitliegt.
- Prüfen Sie, ob Begrenzungsstifte für die gewünschte Temperatureinstellung vorhanden sind.
Technische Daten in der Praxis
- Anschlussgewinde
- M30 x 1,5 Standardanschluss für Thermostatventile.
- Anzugsdrehmoment
- 15 Nm für eine sichere und dichte Verbindung.
Abbildungen und Diagramme

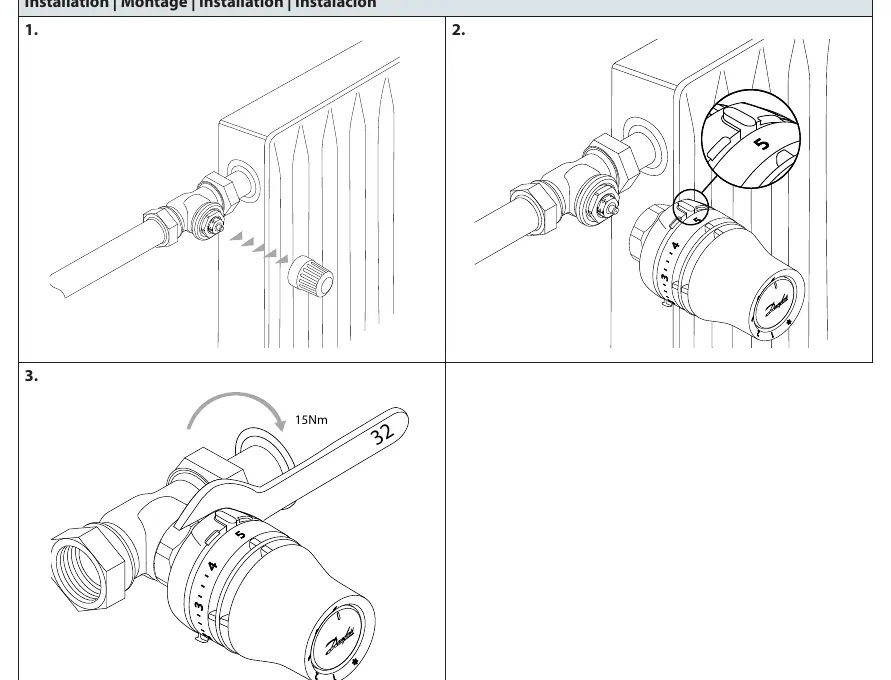

- Die Abbildungen zeigen die schrittweise Montage mittels 32-mm-Schlüssel.
- Die Detailzeichnungen zur Temperaturbegrenzung verdeutlichen das Einsetzen der Stifte in die entsprechenden Schlitze am Gehäuse.
Modellkompatibilität
- Geeignet für Ventile mit M30 x 1,5 Anschluss.
- Diebstahlschutz-Clip (013G5287) ist als separates Zubehör erhältlich.
