Installationsanleitung für Danfoss Icon 2 Hauptregler 088R0400
Schnellstart-Anleitung für den Danfoss Icon 2 Hauptregler (088R0400). Enthält technische Daten, Anschlusspläne für Thermostate und Aktuatoren sowie wichtige Sicherheitshinweise für die Installation.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Danfoss Icon 2 Hauptregler (088R0400) dient der individuellen elektronischen Raumtemperaturregelung. Dieses Dokument enthält technische Spezifikationen und Installationshinweise für den Anschluss von bis zu 15 Thermostaten und 15 Aktuatoren. Vor der Installation muss die Stromversorgung zwingend unterbrochen werden.
Installation und Anschluss
Die Installation erfordert Fachkenntnisse. Beachten Sie die folgenden Schritte und Bedingungen:
- Stromversorgung: 220-240 V AC (50/60 Hz).
- Kabelinstallation: Verwenden Sie für die Verkabelung geeignete Kabel (max. 1,5 mm² massiver Kern).
- Anschluss: Nutzen Sie die Push-to-release-Funktion für die Kabelmontage und -demontage.
- Zubehör: Für 24V-Aktuatoren ist bei Bedarf das optionale Konvertierungsmodul 088U2140 erforderlich.
- Sensoren: Eingänge 1 & 2 unterstützen Funktionen wie Absenkung oder Kühlung (spannungsfrei). Ein PT1000-Sensor kann ebenfalls angeschlossen werden.
Technische Daten
- Maximale Kapazität: 15 Thermostate und 15 Aktuatoren.
- Interne Sicherung: 2 A.
- Ausgangsrelais (Boiler): Potentialfrei, max. 2 A, max. 230 V.
- Schutzklasse: Klasse II mit Erdungsanschluss.
- SELV-Niveau: 24V-Stromkreise sind als Sicherheitskleinspannung ausgeführt.
- Umgebungsbedingungen: Lagerung und Transport bei -20 °C bis +60 °C.
Sicherheit und Entsorgung
Das Gerät ist für den permanenten Anschluss konzipiert. Es entspricht den Richtlinien LVD, EMC, RoHS, WEEE und RED. Die Entsorgung muss gemäß den geltenden Vorschriften für Elektronikschrott erfolgen. Weitere Informationen zur EU-Konformitätserklärung finden Sie unter heating.danfoss.com.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht öffnen oder Kabel lassen sich nicht lösen.
Stellen Sie sicher, dass die Stromversorgung unterbrochen ist. Nutzen Sie die 'Push-to-release'-Funktion an den Klemmen.
Aktuatoren funktionieren nicht.
Prüfen Sie, ob bei 24V-Aktuatoren das optionale Konvertierungsmodul 088U2140 korrekt installiert wurde.
Vor der Verwendung
- Stromversorgung vor dem Öffnen des Gehäuses unterbrechen.
- Sicherstellen, dass die Anzahl der Thermostate und Aktuatoren jeweils 15 nicht überschreitet.
- Geeignete Kabel mit maximal 1,5 mm² Querschnitt verwenden.
- Prüfen, ob ein 24V-Konvertierungsmodul für die Aktuatoren benötigt wird.
- Korrekte Polung und spannungsfreie Eingänge für 1 & 2 beachten.
Technische Daten in der Praxis
- Potentialfreies Relais
- Ein Schaltausgang ohne eigene Spannung, der wie ein einfacher Schalter fungiert.
- Schutzklasse II
- Gerät mit verstärkter Isolierung, das keinen Schutzleiteranschluss für den Betrieb benötigt.
Abbildungen und Diagramme

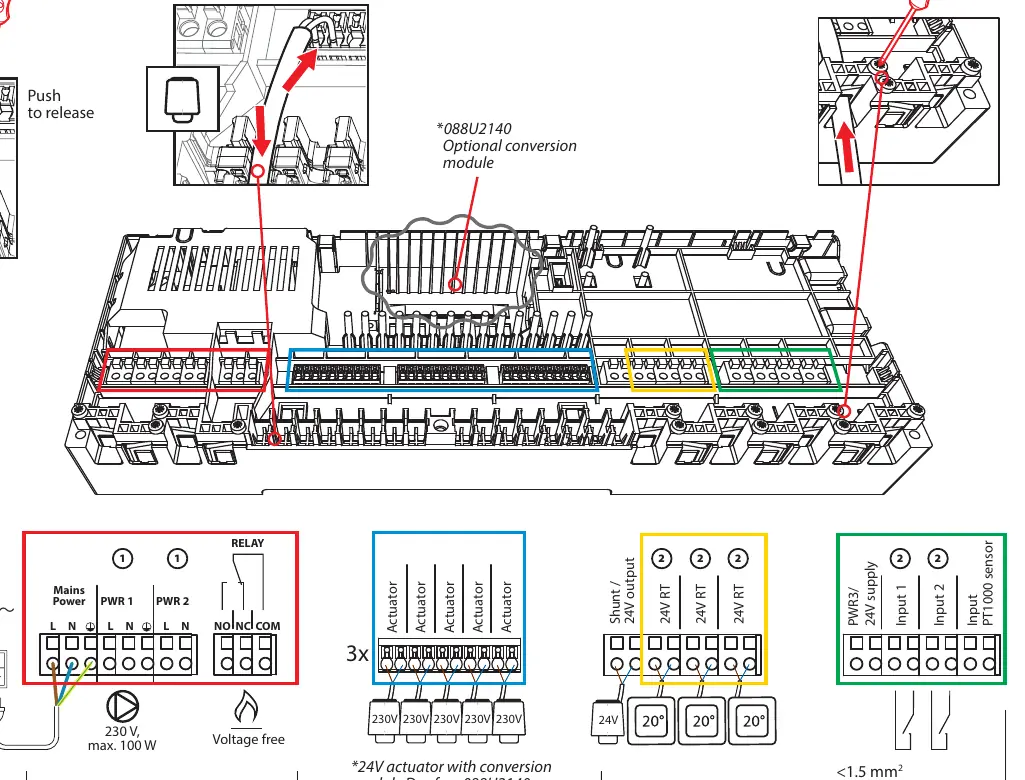

- Das Diagramm zeigt die Klemmenbelegung für Netzspannung (L, N) und die Relais-Ausgänge.
- Die Verkabelung für Aktuatoren (230V oder 24V) ist separat dargestellt.
- Die 'Push-to-release'-Mechanik für die Kabelmontage ist grafisch hervorgehoben.
Modellkompatibilität
- Kompatibel mit bis zu 15 Thermostaten und 15 Aktuatoren.
- Unterstützt PT1000-Sensoren an den entsprechenden Eingängen.
- Für 24V-Aktuatoren ist das Modul 088U2140 erforderlich.
