Installationsanleitung für Danfoss 077Z7 Service-Thermostate
Ein kompakter Leitfaden für die Danfoss 077Z7 Service-Thermostate. Enthält technische Spezifikationen, Schaltpläne, Kapillarrohrlängen und wichtige Sicherheitshinweise für den Einsatz mit Kältemitteln wie R290 und R600a.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für die Danfoss 077Z7 Service-Thermostate. Es bietet technische Daten, Diagramme zu den Schaltpunkten (Cut-in/Cut-out) sowie spezifische Anforderungen an die Kapillarrohrlängen für verschiedene Modellvarianten. Die Thermostate sind für den Einsatz in Kühlsystemen konzipiert.
Sicherheit und Kompatibilität
Die Modelle der Serie 077Z...EBD und 077Z...L EBD sind für den Einsatz in Systemen mit den Kältemitteln R290 und R600a geeignet. Beachten Sie stets die lokalen Sicherheitsvorschriften und Richtlinien. In Ländern ohne spezifische Konformitätszertifizierungen (wie UL, CE, CCC, CSA, EAC) für neue Systeme empfiehlt Danfoss eine Prüfung durch Dritte, insbesondere bei der Verwendung brennbarer Kältemittel.
Technische Parameter und Betrieb
Die Thermostate verfügen über spezifische Schaltcharakteristiken, die in den Diagrammen für jedes Modell (077Z7010 bis 077Z7017) dargestellt sind. Die Temperaturen beziehen sich auf einen Umgebungsdruck von 760 mm Hg.
- Kapillarrohrlänge (L): Variiert je nach Modell zwischen 39 und 84 Zoll.
- Minimale Sensorlänge (LS): Bei Montage am Verdampfer ist die angegebene Mindestlänge (LS) einzuhalten.
- Luftfühler-Einsatz: Bei Verwendung als Luftfühler gilt eine Mindestlänge von 2 x LS.
- Elektrische Spezifikationen: Die Geräte sind für 16 – 96 A EBD ausgelegt.
Anschluss und Montage
Die Thermostate werden über die Anschlüsse 3 und 4 (bzw. 3, 4 und 6 bei Modell 077Z7017) verdrahtet. Die beiliegenden Diagramme zeigen die mechanische Anordnung der Einstellknöpfe und der Kapillarrohr-Sensorik. Stellen Sie sicher, dass der Sensor korrekt am Verdampfer positioniert ist, um die spezifizierten Schaltpunkte zu erreichen.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Falsche Schaltpunkte
Überprüfen Sie, ob die Kapillarrohrlänge (LS) am Verdampfer korrekt montiert wurde. Bei Luftfühler-Anwendung muss mindestens 2 x LS verwendet werden.
Einsatz in brennbaren Kältemittelsystemen
Stellen Sie sicher, dass das spezifische Modell (EBD/L EBD) für R290 oder R600a zugelassen ist und lokale Sicherheitsnormen eingehalten werden.
Vor der Verwendung
- Modellnummer prüfen (077Z7010 bis 077Z7017).
- Kapillarrohrlänge (L) gemäß Spezifikation für das gewählte Modell sicherstellen.
- Mindest-Sensorlänge (LS) am Verdampfer beachten.
- Prüfen, ob das System brennbare Kältemittel (R290/R600a) verwendet.
- Lokale Konformitätszertifikate für das System sicherstellen.
Technische Daten in der Praxis
- L (Length of capillary)
- Gesamtlänge des Kapillarrohrs in Zoll.
- LS (Min. sensor length)
- Mindestlänge des Sensors, die direkt am Verdampfer anliegen muss.
- Cut-in / Cut-out
- Die Ein- und Ausschaltpunkte des Thermostats in Grad Fahrenheit (°F) in Abhängigkeit von der Einstellposition.

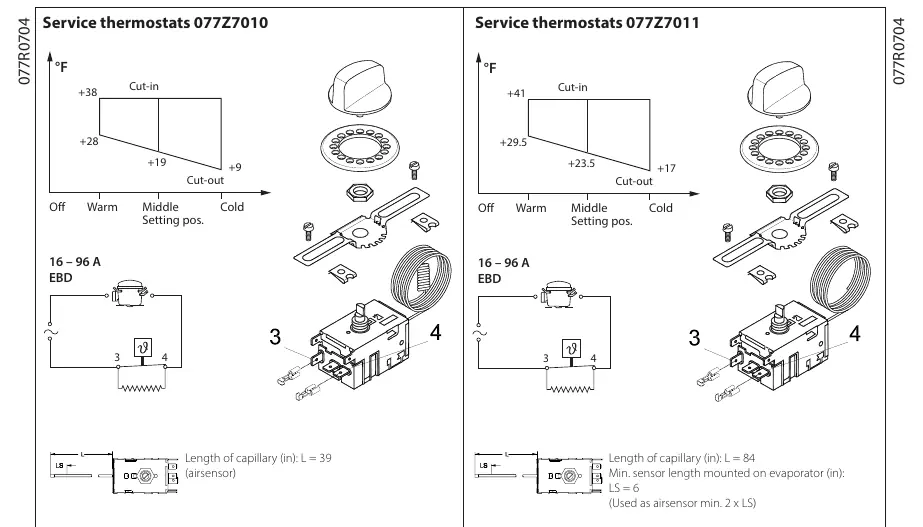

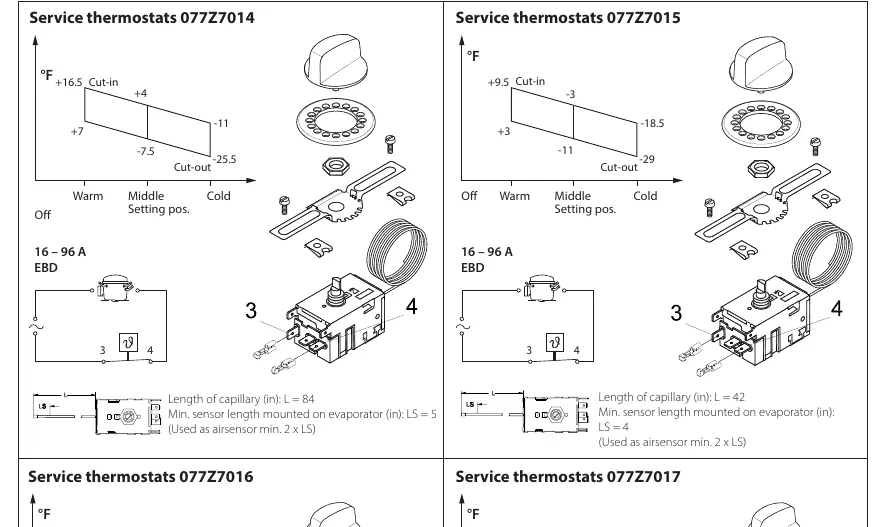

Abbildungen und Diagramme
- Die Diagramme zeigen die Temperaturkurven für die Einstellpositionen Off, Warm, Middle und Cold.
- Die Schaltpläne verdeutlichen die elektrische Belegung der Kontakte 3, 4 und 6.
Modellkompatibilität
- Nur für Systeme mit R290 und R600a geeignet, sofern als EBD/L EBD gekennzeichnet.
- Alle Temperaturangaben basieren auf einem Standarddruck von 760 mm Hg.
