Installationsanleitung für Danfoss ECL Comfort 210 / 210B Regler
Erfahren Sie, wie Sie den Danfoss ECL Comfort 210 und 210B Regler korrekt installieren und anschließen. Diese Anleitung enthält wichtige Schaltpläne für die Stromversorgung und Sicherheitsthermostate.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationshilfe für die Regler Danfoss ECL Comfort 210 (Code 087H3020) und ECL Comfort 210B (Code 087H3030). Es konzentriert sich auf die physischen Abmessungen, die Stromversorgung und die korrekte elektrische Verdrahtung der Geräte.
Gerätebeschreibung
Die Regler ECL Comfort 210 und 210B sind für den Einsatz in Heizungs- und Fernwärmesystemen konzipiert. Die Modelle unterscheiden sich in ihrer spezifischen Konfiguration, wobei der ECL Comfort 210 zusätzliche Schnittstellen für USB und Internet-Konnektivität bietet.
Installation und Anschluss
Die Installation muss unter strikter Einhaltung der geltenden Sicherheitsvorschriften erfolgen. Achten Sie bei der Verkabelung auf die korrekte Zuordnung der Klemmen:
- Stromversorgung: Die Geräte sind für den Betrieb mit 230 V ausgelegt. Stellen Sie sicher, dass die Spannungsversorgung vor Beginn der Arbeiten unterbrochen ist.
- Sicherheitsthermostat: Die Anleitung enthält spezifische Schaltpläne für den Anschluss eines 24 V AC oder 230 V AC Sicherheitsthermostats (ST1).
- Klemmenbelegung: Die Klemmen 3 bis 16 sowie 22 bis 36 sind für verschiedene Sensoren, Aktoren und Kommunikationsschnittstellen (Modbus) vorgesehen.
Sicherheitshinweise
Arbeiten an elektrischen Anlagen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie sicher, dass alle Anschlüsse fest sitzen und die Isolierung den Anforderungen entspricht. Bei Fragen zur Installation besuchen Sie die offizielle Webseite unter heating.danfoss.com oder nutzen Sie die Anleitungsvideos auf dem YouTube-Kanal DanfossHeating.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Unsicherheit bei der Verdrahtung des Sicherheitsthermostats
Verwenden Sie die auf Seite 2 bereitgestellten Schaltpläne für 24 V AC / 230 V AC Sicherheitsthermostate, um die korrekte Verbindung zwischen Klemmen 3-10 und dem Thermostat ST1 sicherzustellen.
Vor der Verwendung
- Spannungsversorgung (230 V) prüfen
- Kompatibilität des Modells (210 oder 210B) sicherstellen
- Verdrahtungsplan für das spezifische System bereitlegen
- Sicherheitsthermostat auf korrekte Spannung (24 V oder 230 V) prüfen
Technische Daten in der Praxis
- ECL Comfort 210
- Regler mit USB- und Internet-Anschlussmöglichkeit (Code 087H3020)
- ECL Comfort 210B
- Basis-Regler ohne zusätzliche Kommunikationsschnittstellen (Code 087H3030)
Abbildungen und Diagramme
- Seite 1 zeigt die Gehäuseabmessungen und die Position der Anschlüsse.

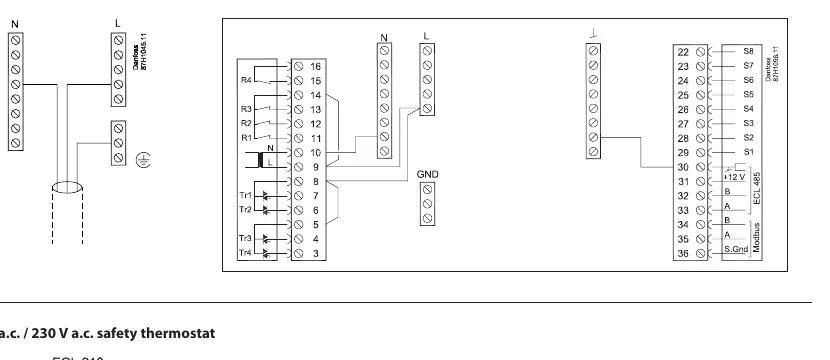

- Seite 2 zeigt die detaillierte Klemmenbelegung für Sensoren und Aktoren.
- Seite 2 enthält spezifische Schaltpläne für den Anschluss von Sicherheitsthermostaten.
Modellkompatibilität
- Nur für den Einsatz in Heizungs- und Fernwärmesystemen vorgesehen.
- Modbus-Kommunikation über Klemmen 34-36 möglich.
