Installationsanleitung für Danfoss Redia RA click Thermostat-Sensoren

Schnelle Installationsanleitung für Danfoss Redia RA click Thermostat-Sensoren. Erfahren Sie, wie Sie den Sensor montieren, demontieren, Temperaturbegrenzungen einstellen und den Diebstahlschutz nutzen.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Seite 1

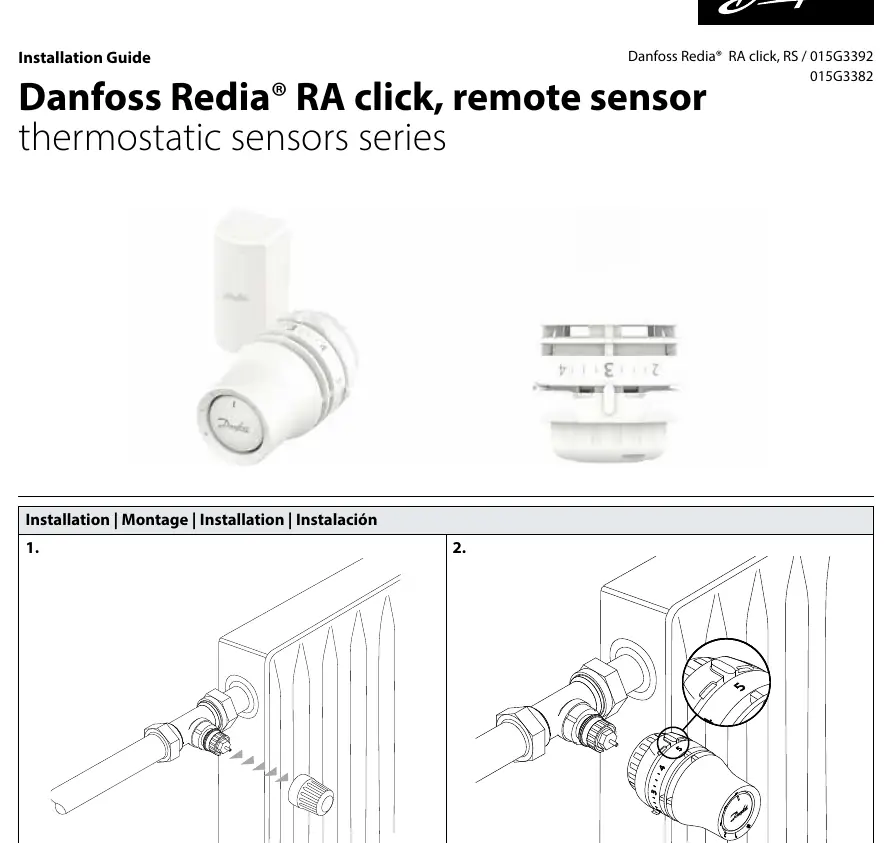

Schritte zur Montage des Thermostatkopfes: Entfernen der alten Schutzkappe und Aufsetzen des Danfoss Redia RA click Thermostats auf das Ventil.

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Installation, Konfiguration und Demontage der Danfoss Redia RA click Thermostat-Sensoren. Die Montage erfolgt werkzeuglos durch ein Klicksystem. Bitte beachten Sie die spezifischen Schritte für die Standardmontage sowie die BIV-Installation.

Installation

Die Montage des Thermostat-Sensors erfolgt in drei einfachen Schritten:

Setzen Sie den Sensor auf das Ventilgehäuse auf.
Richten Sie den Sensor so aus, dass die Skala gut ablesbar ist.
Drücken Sie den Sensor fest auf das Ventil, bis ein deutliches Klickgeräusch zu hören ist, das die korrekte Arretierung bestätigt.

BIV-Installation

Für BIV-Ventilgehäuse folgen Sie dem gleichen Prinzip: Sensor aufsetzen, ausrichten und durch festes Drücken einrasten lassen.

Demontage

Um den Sensor zu entfernen, ziehen Sie den Sicherungsring am unteren Teil des Sensors nach hinten und ziehen Sie den Sensor gleichzeitig vom Ventil ab.

Temperaturbegrenzung

Sie können den Temperaturbereich des Thermostats einschränken, um Energie zu sparen oder Überhitzung zu vermeiden:

Maximale Begrenzung: Drehen Sie den Sensor auf die gewünschte Maximaltemperatur. Öffnen Sie die Begrenzungslasche, stellen Sie den Begrenzer auf die gewünschte Position und schließen Sie die Lasche wieder.
Minimale Begrenzung: Gehen Sie analog zur maximalen Begrenzung vor, indem Sie den Begrenzer auf die gewünschte Mindesttemperatur einstellen.

Diebstahlschutz

Der Sensor kann gegen unbefugtes Entfernen gesichert werden:

Entfernen Sie die kleine Abdeckung am Sensor.
Verwenden Sie ein geeignetes Werkzeug, um den Sicherungsstift zu aktivieren.
Der Sensor ist nun gegen Demontage gesichert.
Zur Entfernung des Diebstahlschutzes muss der Sicherungsstift mit dem Werkzeug wieder gelöst werden.

Fernfühler

Bei Modellen mit Fernfühler ist ein Abstand von bis zu 2 Metern zwischen Sensor und Thermostatkopf möglich. Die Montage des Fernfühlers erfolgt durch Einrasten in die mitgelieferte Wandhalterung.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Sensor lässt sich nicht auf das Ventil schieben

Stellen Sie sicher, dass das Ventilgehäuse kompatibel ist und der Sensor korrekt ausgerichtet wurde, bevor Sie ihn festdrücken.

Sensor sitzt locker

Prüfen Sie, ob das Klicksystem vollständig eingerastet ist. Ein hörbares Klickgeräusch ist für die korrekte Montage erforderlich.

Vor der Verwendung

Prüfen Sie, ob das Ventilgehäuse für das RA click System geeignet ist.
Stellen Sie sicher, dass der Montagebereich frei von Hindernissen ist.
Halten Sie bei Fernfühlern den maximalen Abstand von 2 Metern ein.

Abbildungen und Diagramme

Die Abbildungen zeigen die Klick-Arretierung am Ventil.
Die Skizzen zur Temperaturbegrenzung verdeutlichen das Öffnen der Lasche und das Verschieben des Begrenzers.
Die Diebstahlschutz-Grafiken zeigen die Position des Sicherungsstifts.

Modellkompatibilität

Geeignet für Danfoss RA click Ventilgehäuse.
Nicht für Ventile ohne RA click Aufnahme geeignet.
