Installationsanleitung für Danfoss Redia Herz Thermostat-Sensor

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installations- und Einstellungsanweisungen für den Danfoss Redia Herz Thermostat-Sensor. Es beschreibt die korrekte Montage am Heizkörperventil sowie die Vorgehensweise zur Begrenzung des Temperaturbereichs (Minimum und Maximum) und die Verwendung der Blindmarkierung.

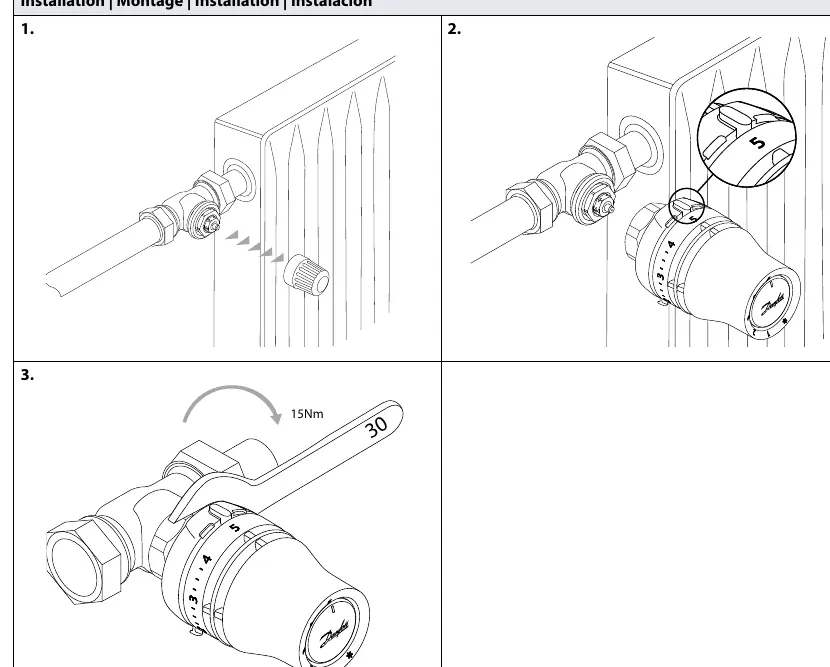

Installation

Die Montage erfolgt in drei Schritten:

1. Entfernen Sie die Schutzkappe vom Ventil.
2. Setzen Sie den Thermostat-Sensor auf das Ventil auf.
3. Ziehen Sie die Überwurfmutter mit einem geeigneten Werkzeug fest. Das empfohlene Anzugsdrehmoment beträgt 15 Nm.

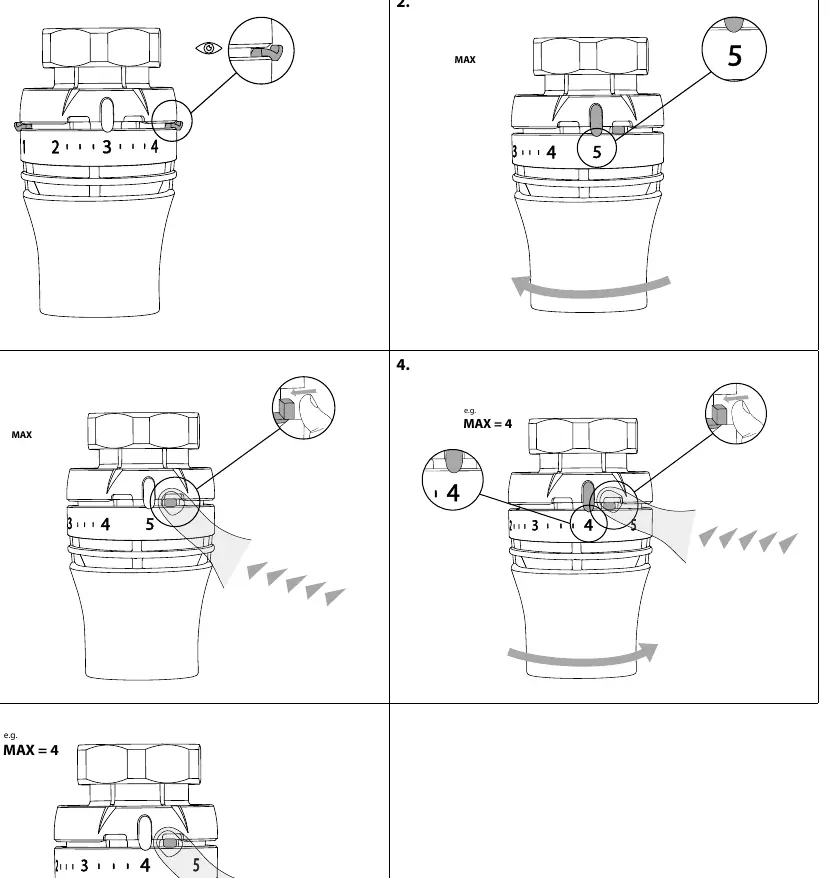

Temperaturbegrenzung (Maximum)

Um die maximale Temperatur zu begrenzen, gehen Sie wie folgt vor:

1. Prüfen Sie die aktuelle Einstellung.
2. Drehen Sie den Sensor auf die gewünschte Maximalposition (z. B. 5).
3. Entnehmen Sie den Begrenzungsstift.
4. Setzen Sie den Stift in die entsprechende Öffnung für den gewünschten Maximalwert (z. B. 4) ein.
5. Der Sensor ist nun auf den gewählten Maximalwert begrenzt.

Temperaturbegrenzung (Minimum)

Um die minimale Temperatur zu begrenzen, gehen Sie wie folgt vor:

1. Prüfen Sie die aktuelle Einstellung.
2. Drehen Sie den Sensor auf die gewünschte Minimalposition (z. B. das Stern-Symbol).
3. Entnehmen Sie den Begrenzungsstift.
4. Setzen Sie den Stift in die entsprechende Öffnung für den gewünschten Minimalwert (z. B. 2) ein.
5. Der Sensor ist nun auf den gewählten Minimalwert begrenzt.

Blindmarkierung

Der Sensor verfügt über eine Blindmarkierung, die zur optischen Ausrichtung oder Kennzeichnung genutzt werden kann. Die Markierung befindet sich am Gehäuse und kann durch Drehen des Sensors in die gewünschte Position gebracht werden.
