Installationsanleitung für Danfoss React RA click Thermostat

Schnellstartanleitung für die Installation, Temperaturbegrenzung und den Diebstahlschutz des Danfoss React RA click Thermostats.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen

Seite 1

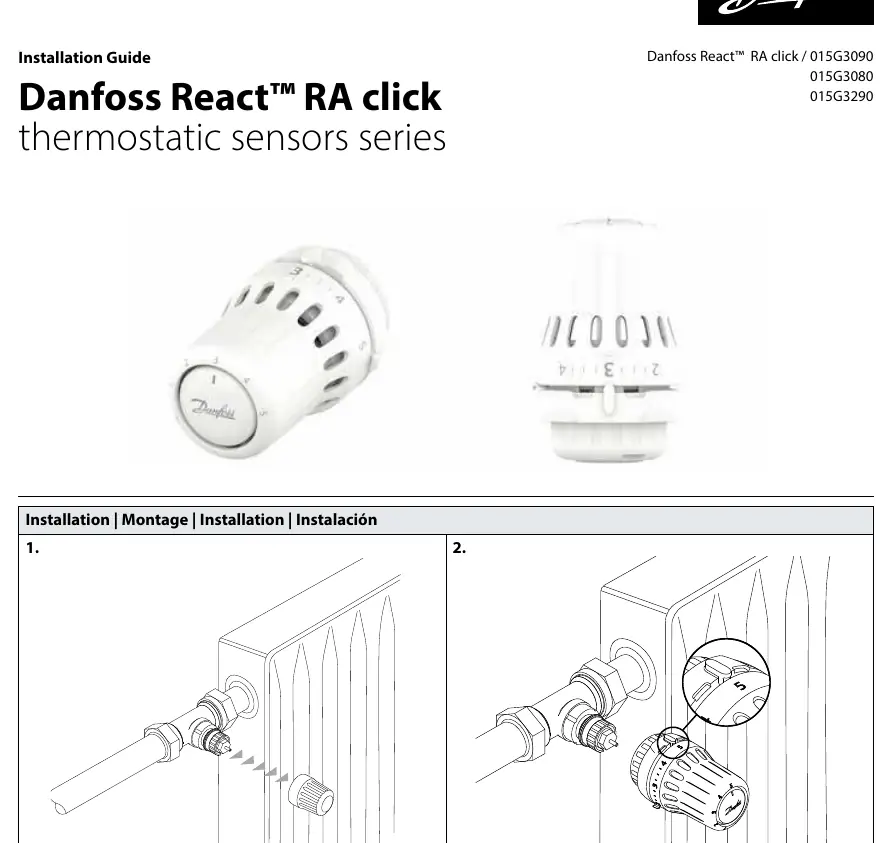

Schritte zur Montage des Danfoss React Thermostatkopfes: Entfernen des alten Ventils und Aufsetzen des neuen Thermostats auf das Heizkörperventil.

Seite 1

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Anweisungen zur Montage, Demontage, Temperaturbegrenzung und zum Diebstahlschutz für die Danfoss React RA click Thermostat-Serie. Die Installation erfolgt durch einfaches Aufklicken auf das Ventilgehäuse.

Installation

Die Montage erfordert kein Werkzeug:

Entfernen Sie die Schutzkappe vom Ventil.
Stellen Sie den Thermostat auf die Position 5.
Drücken Sie den Thermostat fest auf das Ventil, bis ein Klickgeräusch zu hören ist.

Für BIV-Installationen folgen Sie dem gleichen Prinzip: Kappe entfernen, auf Position 5 stellen und aufklicken.

Demontage

Um den Thermostat zu entfernen, ziehen Sie den Sicherungsring am hinteren Ende des Thermostats in Pfeilrichtung und ziehen Sie das Gerät vom Ventil ab.

Temperaturbegrenzung

Sie können sowohl eine maximale als auch eine minimale Temperaturbegrenzung festlegen:

Maximum: Öffnen Sie die Begrenzung, stellen Sie den gewünschten Maximalwert ein, schieben Sie den Begrenzungsstift in die entsprechende Position und drehen Sie den Thermostat zurück.
Minimum: Ähnliches Vorgehen wie beim Maximum, jedoch mit dem Fokus auf den unteren Einstellbereich (markiert mit dem Schneeflockensymbol).

Diebstahlschutz

Der Thermostat kann gegen unbefugtes Entfernen gesichert werden:

Entfernen Sie die kleine Abdeckung am Thermostatgehäuse.
Setzen Sie den Sicherungsstift ein (erfordert spezielles Werkzeug, Code 013G5245).
Der Thermostat ist nun fest mit dem Ventil verbunden.

Zur Entfernung bei aktiviertem Diebstahlschutz muss der Stift mit einem Schraubendreher (Code 013G1236) herausgehebelt werden.

Herstellerinformationen

Danfoss A/S

Markenprofil

Herstellerwebsite https://www.danfoss.com Support https://www.danfoss.com/de-de/service-und-support/ Herstellerhandbücher https://www.danfoss.com/de-de/service-und-support/downloads/

Praktische Hilfe

Typische Probleme

Thermostat lässt sich nicht auf das Ventil klicken

Stellen Sie sicher, dass der Thermostat vor der Montage auf die Position 5 eingestellt ist.

Diebstahlschutz lässt sich nicht entfernen

Verwenden Sie den passenden Schraubendreher (Code 013G1236), um den Sicherungsstift vorsichtig aus der Halterung zu hebeln.

Vor der Verwendung

Entfernen Sie die alte Schutzkappe vom Ventil.
Prüfen Sie, ob das Ventilgehäuse für RA click geeignet ist.
Stellen Sie den Thermostat vor der Montage auf Position 5.
Hören Sie auf das Klickgeräusch bei der Montage.

Technische Daten in der Praxis

Code 013G5245: Sicherungsstift für Diebstahlschutz.
Code 013G1236: Spezialwerkzeug zur Demontage des Diebstahlschutzes.

Abbildungen und Diagramme

Die Pfeile in den Abbildungen zeigen die Drehrichtung oder die Einrastbewegung an.
Das Klick-Symbol signalisiert die korrekte mechanische Verbindung.

Modellkompatibilität

Geeignet für Danfoss RA click Ventilsysteme.
