Bedienungsanleitung für Danfoss 077B Thermostat
Schnellstartanleitung für den Danfoss 077B Thermostat. Erfahren Sie mehr über technische Daten, Anwendungsbereiche, Anschlussmöglichkeiten und die Auswahl des richtigen Modells für Kühl- und Gefriergeräte.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als technischer Leitfaden für die 077B Thermostat-Serie von Danfoss. Es enthält Spezifikationen, Anwendungsbereiche und eine Übersicht zur Auswahl des passenden Modells für verschiedene Kühl- und Gefrieranwendungen. Die Thermostate verfügen über NC-Kontakte (Normally Closed), die den Kompressorstromkreis bei sinkender Temperatur unterbrechen.
Beschreibung des Geräts
Der 077B Thermostat ist für die Temperaturregelung in Kühl- und Gefriergeräten konzipiert. Er kann als Verdampfer- oder Raumthermostat eingesetzt werden. Zu den Hauptkomponenten gehören:
- Kapillarrohr/Sensor zur Temperaturerfassung
- Einstellspindel für den Drehknopf
- Anschlusslaschen (6,3 x 0,8 mm oder 4,8 x 0,8 mm)
- Erdungslaschen
- Gehäuse mit Abdeckplatte für Typ-ID, Code-Nummern und Herstellungsdatum
Technische Daten und Betrieb
Die Thermostate sind für mindestens 300.000 Zyklen bei Volllast ausgelegt. Interne Qualitätsprüfungen bestätigen eine Leistung von über 1.000.000 Zyklen. Die Geräte sind in verschiedenen Ausführungen erhältlich, unter anderem mit Enclosed Brake Device (EBD) für den Einsatz in Haushaltsgeräten mit Kohlenwasserstoff-Kältemitteln wie R600a oder R290.
Anwendungsbereiche
Die 077B-Serie ist für folgende Anwendungen geeignet:
- Kühlschränke
- Gefrierschränke und Gefriertruhen
- Flüssigkeits- und Flaschenkühler
- Kleine gewerbliche Kühlsysteme
Sicherheit und Zertifizierung
Danfoss Appliance Controls sind durch Bureau Veritas nach ISO14001, ISO9001 und OHSAS18001 zertifiziert. Die Geräte entsprechen den Anforderungen für spezifische Anwendungen und geografische Märkte.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Falsche Temperaturregelung
Überprüfen Sie, ob das Modell für die spezifische Anwendung (z.B. Kühlschrank vs. Gefriertruhe) und die gewünschten Schaltpunkte (Cut-in/Cut-out) korrekt ausgewählt wurde.
Kompatibilität mit Kältemitteln
Bei Verwendung von Kohlenwasserstoff-Gasen wie R600a oder R290 muss ein Modell mit EBD (Enclosed Brake Device) gewählt werden.
Vor der Verwendung
- Identifizieren Sie den Gerätetyp (Kühlschrank, Gefriertruhe, etc.).
- Prüfen Sie die benötigten Schaltpunkte (Warm/Mittel/Kalt).
- Stellen Sie sicher, dass die Kapillarrohrlänge für die Installation ausreicht.
- Überprüfen Sie die Anschlusslaschen-Größe (6,3 mm oder 4,8 mm).
- Stellen Sie sicher, dass das Modell die erforderlichen Zusatzfunktionen (z.B. Signal, Abtauung) besitzt.
Technische Daten in der Praxis
- NC (Normally Closed)
- Der Kontakt öffnet den Stromkreis bei sinkender Temperatur, um den Kompressor abzuschalten.
- Cut-in / Cut-out
- Die Temperaturen, bei denen der Thermostat den Kompressor ein- bzw. ausschaltet.
Abbildungen und Diagramme

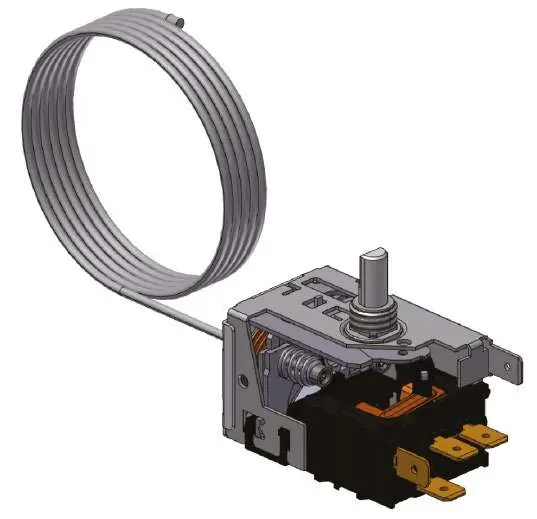

- Das Kapillarrohr dient als Sensor und muss korrekt im Kühlraum platziert werden.
- Die Einstellspindel ermöglicht die manuelle Anpassung der Temperatur über einen Drehknopf.
- Die Anschlusslaschen befinden sich am Gehäuse und müssen gemäß Schaltplan des Geräts verdrahtet werden.
Modellkompatibilität
- Modelle mit EBD sind ab Januar 2017 verfügbar.
- Einige Modelle sind nur für den After-Market-Verkauf bestimmt.
- Die Schaltpunkte beziehen sich auf einen Luftdruck von 760 mm Hg.
