Installationsanleitung für Danfoss Finger Guards VLT Soft Starter MCD 600
Erfahren Sie, wie Sie die Danfoss Finger Guards für den VLT Soft Starter MCD 600 sicher installieren. Diese Anleitung enthält wichtige Sicherheitshinweise, eine Teileliste und eine Schritt-für-Schritt-Montageanleitung.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Die Finger Guards werden montiert, indem Halterungen auf die Sammelschienen geklippt, die Kabel durch die Guards geführt und diese anschließend mit Kabelbindern an den Halterungen gesichert werden. S. 2
Wichtigste Schritte
- Trennen Sie den Softstarter von der Netzspannung vor der Installation. S. 1, 2
- Kürzen Sie die Finger Guards bei Bedarf am schmalen Ende. S. 2
Probleme und Lösungen
Kabel passen nicht durch die Öffnung
Kürzen Sie den Finger Guard am schmalen Ende.
S. 2Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Schutzart | IP20 | Schutz gegen Berührung bei Kabeldurchmesser >= 22 mm | S. 1 |
Wo es im PDF steht
- Beschreibung und Teileliste S. 1
- Installation S. 2
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation der Finger Guards für den Danfoss VLT Soft Starter MCD 600. Die Finger Guards dienen dazu, die IP-Schutzart zu erhöhen und einen versehentlichen Kontakt mit spannungsführenden Anschlüssen zu verhindern. Bei Verwendung mit Kabeln ab einem Durchmesser von 22 mm bieten sie Schutzart IP20.
Sicherheitshinweis: Der Softstarter führt gefährliche Spannungen, wenn er an die Netzspannung angeschlossen ist. Trennen Sie das Gerät vor der Montage oder Demontage von Zubehör unbedingt von der Netzspannung. Bringen Sie die Finger Guards an allen Anschlüssen an, auch wenn kein Kabel angeschlossen ist.
Teileliste
- Finger Guards (6 Stück)
- Halterungen (6 Stück)
- Kabelbinder (6 Stück)
- Installationsanleitung
Installation der Finger Guards
- Trennen Sie den Softstarter von der Netz- und Steuerspannung.
- Platzieren Sie eine Halterung über jeder Sammelschiene und rasten Sie diese in der Basis des Softstarters ein.
- Führen Sie jedes Stromkabel durch das schmale Ende des jeweiligen Finger Guards.
- Schließen Sie die Kabel an die entsprechenden Anschlüsse des Softstarters an.
- Schieben Sie den Finger Guard über die Halterung und sichern Sie ihn mit einem Kabelbinder.
Hinweis: Falls die Kabel nicht durch die Finger Guards passen, kürzen Sie diese am schmalen Ende, um die Öffnung zu vergrößern.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Kabel passen nicht durch den Finger Guard
Kürzen Sie den Finger Guard am schmalen Ende, um die Öffnung zu vergrößern.
Vor der Verwendung
- Trennen Sie den Softstarter von der Netzspannung.
- Stellen Sie sicher, dass alle benötigten Teile (Finger Guards, Halterungen, Kabelbinder) vorhanden sind.
- Überprüfen Sie die Kompatibilität des Kits mit Ihrem Softstarter-Modell.
Abbildungen und Diagramme

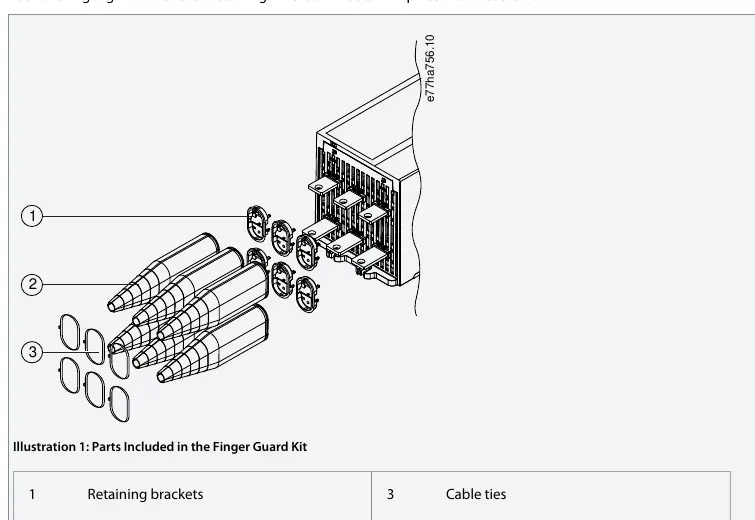

- Die Abbildung zeigt die Montage der Halterungen auf den Sammelschienen und die Sicherung der Finger Guards mittels Kabelbindern.
