Bedienungsanleitung für Danfoss EKA 163A / 164A Universal-Display
Schnellstartanleitung für die Danfoss EKA 163A und EKA 164A Universal-Displays. Erfahren Sie mehr über Anschlussdiagramme, Betriebstemperaturen und Kompatibilität mit verschiedenen Controllern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Anschlussanweisungen für die Danfoss EKA 163A (Universal-Display) und EKA 164A (Universal-Einstellungs-Display). Es dient als Leitfaden für die korrekte Verkabelung und Integration in verschiedene HVAC-Controller-Systeme.
Produktbeschreibung
Die Displays EKA 163A und EKA 164A sind für die Überwachung und Einstellung von Danfoss-Controllern konzipiert. Sie verfügen über kompakte Abmessungen von 84 x 36 mm und sind für den Betrieb in nicht kondensierenden Umgebungen ausgelegt.
Technische Daten und Umgebungsbedingungen
- EKA 163A Betriebstemperatur: 0 bis +55°C
- EKA 164A Betriebstemperatur: -20 bis +55°C
- Umgebungsbedingungen: Nicht kondensierend
- Abmessungen: 84 mm x 36 mm
Installation und Anschluss

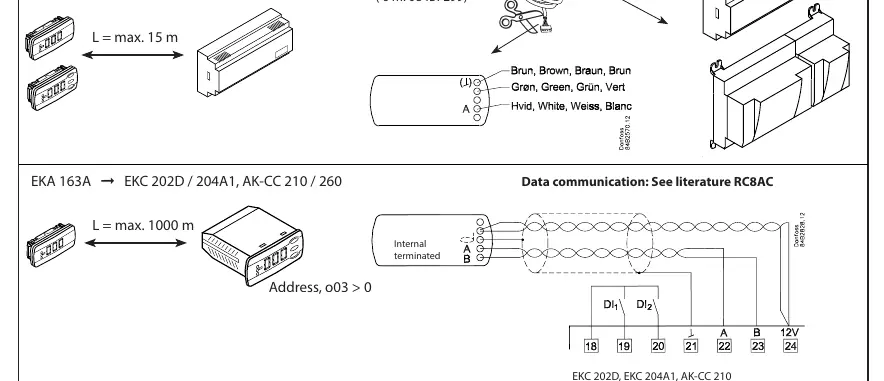

Die Installation erfordert die Beachtung der korrekten Verkabelung für die Datenkommunikation. Die Anleitung spezifiziert die Verwendung von drei Adern mit den Farben Braun, Grün und Weiß.
Die maximale Kabellänge variiert je nach angeschlossenem Controller-Typ:
- Für EKC 4xx / EKC 5xx / AK..: max. 15 m
- Für EKC 202D / 204A1 / AK-CC 210 / 260 / 450 / 550 / EKD 316: max. 1000 m
Kompatibilität
Die Displays sind kompatibel mit folgenden Controller-Serien:
- EKC 4xx / EKC 5xx / AK..
- EKC 202D / 204A1
- AK-CC 210 / 260
- AK-CC 450 / 550
- EKD 316
Hinweis: Für detaillierte Informationen zur Datenkommunikation wird auf die Literatur RC8AC verwiesen. Stellen Sie sicher, dass die Adresse (o03) größer als 0 eingestellt ist.
Entsorgung
Das Produkt enthält elektrische Komponenten und darf nicht im Hausmüll entsorgt werden. Es muss gemäß den örtlich geltenden Gesetzen als Elektroschrott getrennt gesammelt werden.
Herstellerinformationen
Danfoss A/S
Praktische Hilfe
Typische Probleme
Display zeigt keine Daten oder Kommunikation fehlerhaft
Überprüfen Sie die Verkabelung (Braun, Grün, Weiß) und stellen Sie sicher, dass die Adresse (o03) am Controller auf einen Wert größer als 0 eingestellt ist.
Umgebungstemperatur außerhalb des Bereichs
Stellen Sie sicher, dass der Einsatzort für EKA 163A (0 bis +55°C) oder EKA 164A (-20 bis +55°C) geeignet ist.
Vor der Verwendung
- Prüfen Sie, ob Ihr Controller-Modell (z.B. EKC, AK-CC, EKD) mit dem Display kompatibel ist.
- Stellen Sie sicher, dass die Umgebungstemperatur den Spezifikationen entspricht.
- Verwenden Sie für die Verkabelung die korrekten Farben (Braun, Grün, Weiß).
- Beachten Sie die maximale Kabellänge für Ihren spezifischen Controller-Typ (15m oder 1000m).
Technische Daten in der Praxis
- Betriebstemperatur
- EKA 163A: 0 bis +55°C; EKA 164A: -20 bis +55°C. Nicht kondensierend.
Abbildungen und Diagramme

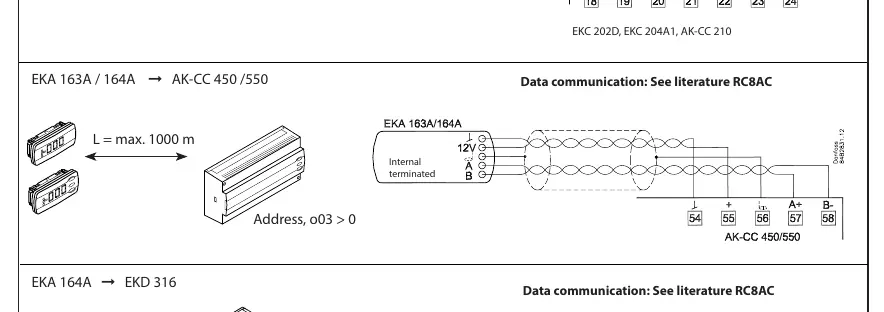

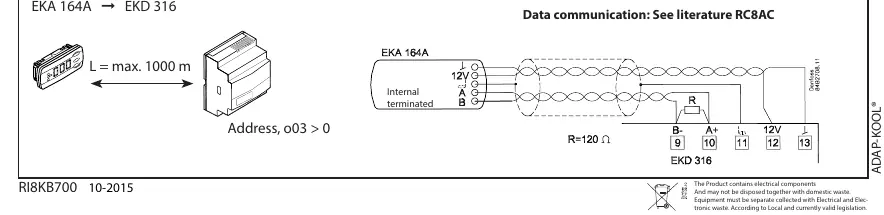

- Die Schaltpläne zeigen die Pin-Belegung für die Datenkommunikation zwischen Display und Controller.
- Die Diagramme verdeutlichen die 'Internal terminated' Konfiguration für die Datenleitung.
Modellkompatibilität
- Kompatibel mit EKC 4xx, EKC 5xx, AK..
- Kompatibel mit EKC 202D, EKC 204A1, AK-CC 210/260, AK-CC 450/550, EKD 316.
