Installationsanleitung für Danfoss RT Druckschalter

Installations- und Einstellungsanleitung für Danfoss RT-Druckschalter (RT 19W, RT 30AW, RT 31W, etc.). Erfahren Sie, wie Sie die Geräte montieren, den Druck einstellen und die Differenz für verschiedene Anwendungen konfigurieren.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Danfoss RT-Druckschalter werden durch Montage des Druckanschlusses (senkrecht), Anschluss der Kabel über die Pg13,5-Verschraubung und Einstellung des Drucks mittels Einstellknopf (5) sowie der Differenz mittels Differenzrolle (19) konfiguriert. S. 1, 2

Wichtigste Schritte

  • Montage der Kabelverschraubung S. 1, 2
  • Einstellung der Differenz S. 1, 2

Probleme und Lösungen

Druckpulsationen

Dämpfungsschleife installieren.

S. 1, 2
Hohe Temperaturen am Anschluss

Wassergefüllte Rohrschleife als Temperatursperre einbauen.

S. 1, 2

Wartung und Reset

  • Manuelle Rückstellung (Reset) S. 1, 2

Technische Daten

Parameter Wert Hinweis Seiten
Max. Umgebungstemperatur -40°C – 70°C Zulässiger Betriebstemperaturbereich S. 1, 2
Max. Mediumtemperatur 150°C Maximale Temperatur des Mediums S. 1, 2

Wo es im PDF steht

  • Installationsanleitung und technische Daten S. 1, 2
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Einstellungsanweisungen für die Danfoss RT-Druckschalter-Serie, einschließlich der Modelle RT 19W, RT 19B, RT 19S, RT 30AW, RT 30AB, RT 30AS, RT 31W, RT 31B, RT 31S, RT 32W, RT 32B, RT 33B, RT 35W und RT 112W. Die Geräte sind TÜV-geprüft und für den Einsatz in Land- und Schifffahrtsdampfanlagen vorgesehen.

Montage

Die Montage muss sorgfältig durchgeführt werden, um die Schutzart IP66 (bei automatischer Rückstellung) oder IP54 (bei externer Rückstellung) zu gewährleisten:

Montage der Kabelverschraubung (Fig. 4)
Montage der Kabelverschraubung (Fig. 4)
  • Kabelverschraubung: Verwenden Sie die beiliegende Pg13,5-Kabelverschraubung. Wenn diese nicht mit einem Kabel belegt ist, muss ein Metall-Blindstopfen eingesetzt werden.
  • Druckanschluss: Installieren Sie den Druckschalter an einem aufwärts gerichteten Stutzen (senkrechte Montage), um zu verhindern, dass Verunreinigungen den Druckeingang blockieren.
  • Dämpfung: Bei starken Druckpulsationen sollte eine Dämpfungsschleife verwendet werden.
  • Temperaturschutz: Bei hohen Temperaturen (Gefahr der Erwärmung über 100°C) ist eine wassergefüllte Rohrschleife (z.B. 10 mm Cu-Rohr) als Temperatursperre einzubauen.
  • Frostschutz: In Wasseranlagen muss der Schalter so positioniert werden, dass er keinem Frost ausgesetzt ist.

Einstellung

Die Einstellung erfolgt basierend auf der gewünschten Funktion (Ein- oder Ausschalten bei steigendem oder fallendem Druck):

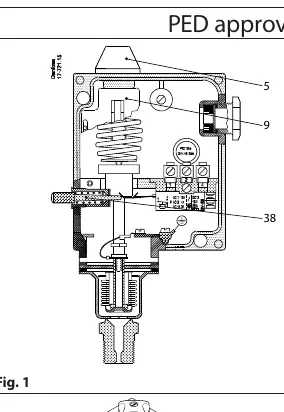

Einstellknopf (5) und Hauptskala (9)
Einstellknopf (5) und Hauptskala (9)
Nomogramm zur Differenzeinstellung (Fig. 2)
Nomogramm zur Differenzeinstellung (Fig. 2)
  • Druckeinstellung: Nutzen Sie den Einstellknopf (5) und lesen Sie den Wert auf der Hauptskala (9) ab.
  • Differenzeinstellung: Die Differenz wird mit der Differenzrolle (19) unter Verwendung des Nomogramms (siehe Abb. 2) eingestellt.

Anwendungsbeispiele

Reset-Knopf (Fig. 5)
Reset-Knopf (Fig. 5)
  • RT 31W (Dampfkessel): Anschluss des Ölbrenners an die Klemmen 1-2. Einstellung des Drucks über den Einstellknopf und der Differenz über die Differenzrolle gemäß Nomogramm.
  • RT 19B / RT 19S (Sicherheitsbegrenzer): Anschluss des Brenners an die Klemmen 1-4. Bei Überschreiten des eingestellten Drucks schaltet das Gerät den Brenner ab. Eine automatische Wiedereinschaltung darf nicht erfolgen; diese muss manuell über den Reset-Knopf (siehe Abb. 5) nach Druckabfall erfolgen.

Herstellerinformationen

Danfoss A/S

Markenprofil

Praktische Hilfe

Typische Probleme

Starke Druckpulsationen in der Leitung

Installieren Sie eine Dämpfungsschleife, um die Pulsationen zu glätten.

Gefahr der Überhitzung des Druckanschlusses (>100°C)

Bauen Sie eine wassergefüllte Rohrschleife (z.B. 10 mm Cu-Rohr) als Temperatursperre ein.

Schutzart IP66/IP54 nicht erreicht

Stellen Sie sicher, dass die Pg13,5-Kabelverschraubung korrekt montiert ist oder bei Nichtgebrauch ein Metall-Blindstopfen verwendet wird.

Vor der Verwendung

  • Prüfen Sie, ob das Modell für Ihre Anwendung geeignet ist (A: Kälteanlagen, W: Automatischer Reset, B: Externer Reset, S: Interner Reset).
  • Stellen Sie sicher, dass die Umgebungstemperatur zwischen -40°C und 70°C liegt.
  • Überprüfen Sie, ob die Mediumtemperatur 150°C nicht überschreitet.
  • Stellen Sie sicher, dass der Druckanschluss senkrecht montiert wird.
  • Verwenden Sie das Nomogramm (Abb. 2) zur korrekten Differenzeinstellung.

Technische Daten in der Praxis

Max. Umgebungstemperatur
Zulässiger Bereich für den Betrieb des Schalters: -40°C bis 70°C.
Max. Mediumtemperatur
Maximale Temperatur des Mediums im System: 150°C.
Kontaktbelastung
Gemäß EN12953-9/EN12952-11: AC-3: 2A, 400V und AC-15: 1A, 400V.

Abbildungen und Diagramme

  • Abb. 1: Einstellknopf (5) und Hauptskala (9) zur Druckeinstellung.
  • Abb. 2: Nomogramm zur Einstellung der Differenz mittels Differenzrolle (19).
  • Abb. 4: Montage der Kabelverschraubung für IP-Schutz.
  • Abb. 5: Reset-Knopf für manuelle Wiedereinschaltung.
